AERMEC FW-R R407C Handbuch Seite 22

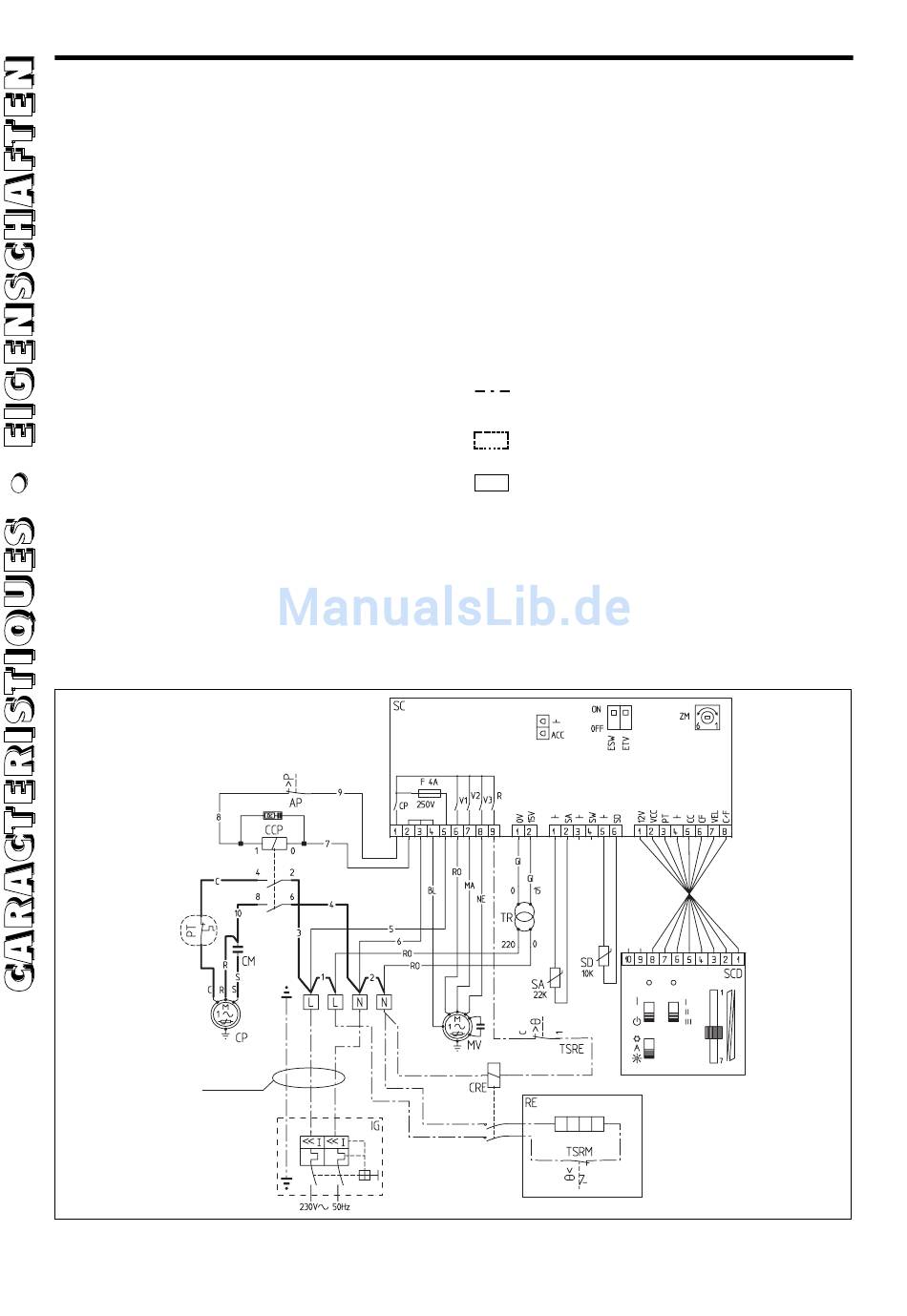

SCHEMAS ELECTRIQUES • SCHALTPLANE
LEGENDA - LEGENDE
AP = Pressostat haute pression
Sicherheitspressostat
CCP = Contacteur compresseur
Kompressorschütz
CM = Condensateur de marche
Betriebskondensator
CP = Compresseur
Kompressor
CRE = Contacteur résistance eléctrique
El. Heizregister- Schütz
ESW = Micro-interrupteur gestion sonde eau (SW)
Mikroschalter Steuerung Wasserfühler (SW)
ETV = Micro-interrupteur thermostatage ventilateur
Mikroschalter Thermostatregelung Ventilator
IG = Interrupteur général
Hauptschalter
MV = Moteur ventilateur
Ventilateurmotor
PT = Protection compresseur
Kompressorschutz
RE = Résistance éléctrique
El. Heizregister
SA = Sonde ambiante
Raumtemperaturfühle
SC = Platine de contrôle
Steuerschaltkreis
1,5 mm
Les schémas électrique sont susceptibles d'être mis à jour ; se rapporter au schéma électrique livré avec l'appareil.
Die Schaltpläne können überarbeitet werden. Siehe Schaltplan im Gerät.
22
2
SCD = Panneau de commande
Fernbedienung
SD = Sonde antigel
Frostschutzfühler
TR = Transformateur
Transformator
TSRE = Thermostat de sécurité à réarmement automatique
Sicherheitsthermostat automatischer Entriegelung
TSRM = Thermostat de sécurité à réarmement manuel
Sicherheitsthermostat manueller Entriegelung
ZM = Trimmer réglage zone morte de 1 à 6°C
Trimmer Einstellung Totbereich von 1 bis 6°C
Raccordements à brancher sur le chantier
Am Aufstellungsort auszuführende Verdrahtung
Composants non fournis
Nicht lieferbare Teile
Accessories
Zubehör
BL = Bleu • Blau
MA = Marron • Braun
NE = Noir • Schwarz
RO = Rouge • Rot
GI = Jaune • Gelb
