Elektrische Installation

4.2.2 MCD5-0245C

Das Modell MCD5-0245C verfügt über zusätzliche Bypass-
Klemmen an der Unterseite der Einheit. Die Bypass-
Klemmen sind:
•
T1B
•
T2B
•
T3B
1/L1 3/L2
T1B T2B
2/T1 4/T2

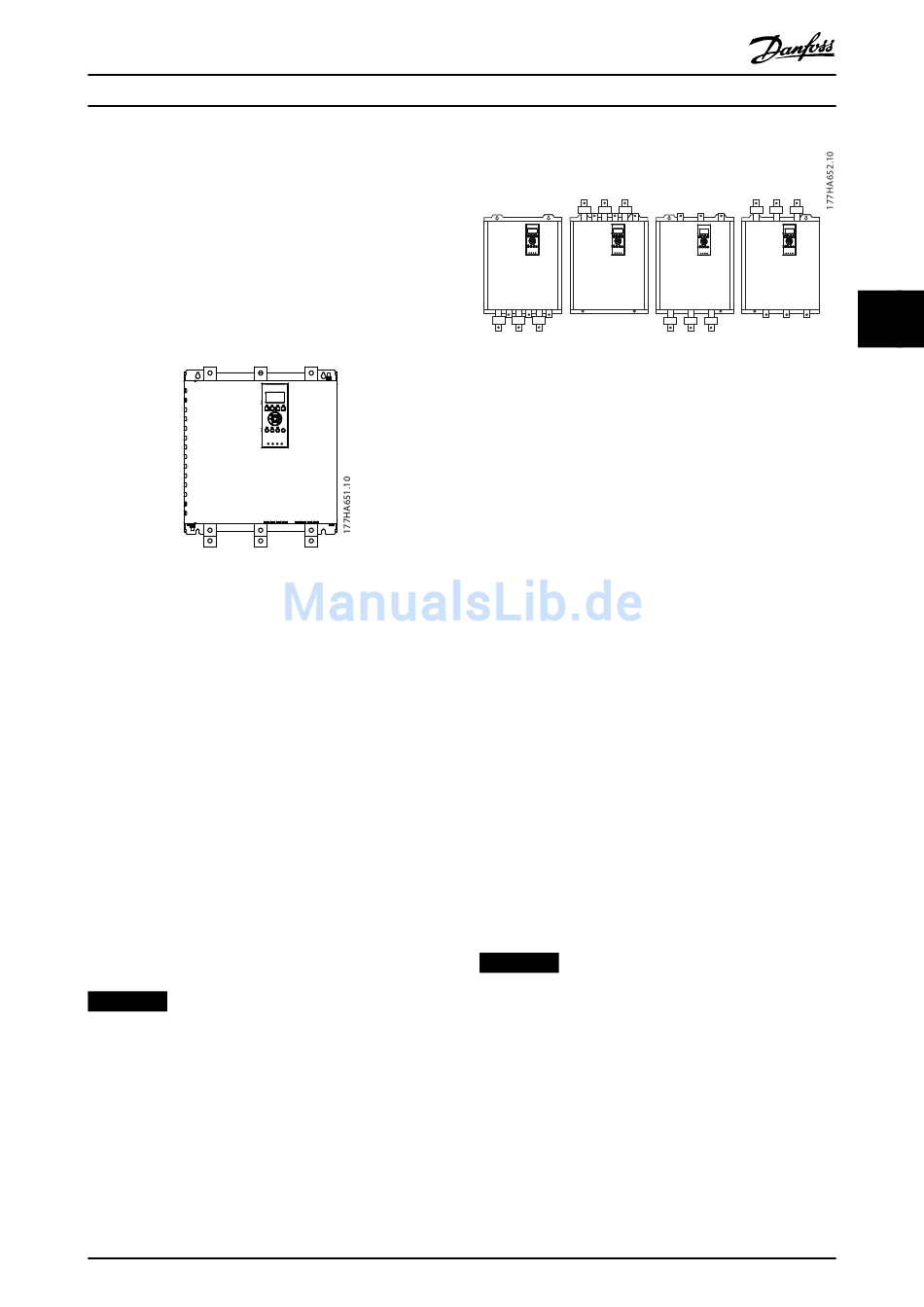

Abbildung 4.4 Bypass-Klemmen am MCD5-0245C

4.2.3 MCD5-0360C bis MCD5-1600C

Die Modelle MCD5-0360C bis MCD5-1600C verfügen über
zusätzliche Bypass-Klemmen an den Eingangsstrom-
schienen. Die Bypass-Klemmen sind:
•
L1B
•
L2B
•
L3B
Sie können bei Bedarf die Stromschienen an den nicht
überbrückten Modellen MCD5-0360C bis MCD5-1600C für
Ein- und Ausgänge an der Ober- oder Unterseite einstellen.
Siehe Kapitel 12 Stromschienen-Einstellverfahren
(MCD5-0360C bis MCD5-1600C) für Schritt-für-Schritt-
Anweisungen. Die Softstarter sind mit Eingang an der
Oberseite/Ausgang an der Unterseite konstruiert.
HINWEIS
Um eine UL-Konformität der Modelle MCD5-0360C bis
MCD5-1600C herzustellen, müssen Sie diese ///top-in,
bottom-out, or top-out, bottom-in installieren. Nähere
Informationen finden Sie unter Kapitel 11.1 UL-konforme
Installation.
MG17K503
Produkthandbuch
5/L3
T3B
6/T3
Danfoss A/S © 02/2015 Alle Rechte vorbehalten.
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
2/T1 4/T2 6/T3
(L1B L2B L3B)
1/L1 3/L2 5/L3
Abbildung 4.5 Position der Bypass-Klemmen, MCD5-0360C bis
MCD5-1600C

4.3 Motoranschluss

Die Softstarter MCD 500 lassen sich in Reihe oder per
Wurzel-3-Schaltung an den Motor anschließen (auch 3-
Draht- und 6-Draht-Anschluss genannt). Geben Sie beim
Anschluss in einer Wurzel-3-Schaltung den Voll-Laststrom
(FLC) des Motors für Parameter 1-1 Motor FLC (Motor-
Volllaststrom) ein. Der MCD 500 berechnet anhand dieser
Daten automatisch die Ströme in Wurzel-3-Schaltung.
Parameter 15-7 Motor Connection (Motoranschluss) ist
werkseitig auf Auto-Erkennung eingestellt und kann zu
einem Erzwingen einer Wurzel-3- oder Parallelschaltung
des Softstarters eingestellt werden.

4.3.1 Testen der Installation

Der MCD 500 lässt sich zu Testzwecken an einen kleinen
Motor anschließen. Während dieses Tests können Sie die
Schutzeinstellungen von Steuereingang und Relaisausgang
überprüfen. Dieser Testmodus ist nicht zum Testen der
Sanftanlauf- oder Sanftstoppleistung geeignet.
Der minimale Voll-Laststrom des Testmotors beträgt 2%
des minimalen Voll-Laststroms des Softstarters (siehe
Kapitel 4.5 Minimale und maximale Stromeinstellungen).
HINWEIS
Stellen Sie den Parameter 1-1 Motor FLC (Motor-
Volllaststrom) beim Testen des Softstarters mit einem
kleinen Motor auf den zulässigen Mindestwert ein.
Modelle mit interner Überbrückung benötigen keinen
externen Bypass-Schütz.
1/L1 3/L2 5/L3
(L1B L2B L3B)
2/T1 4/T2 6/T3
2/T1 4/T2 6/T3
(L1B L2B L3B)
1/L1 3/L2 5/L3
