Produktfunktionen
5 5
1 Steuerspannung
2 Fern-Betrieb-
Eingänge
3 Relaisausgänge
4 Dreiphasen-
Versorgung
5 Motorklemmen

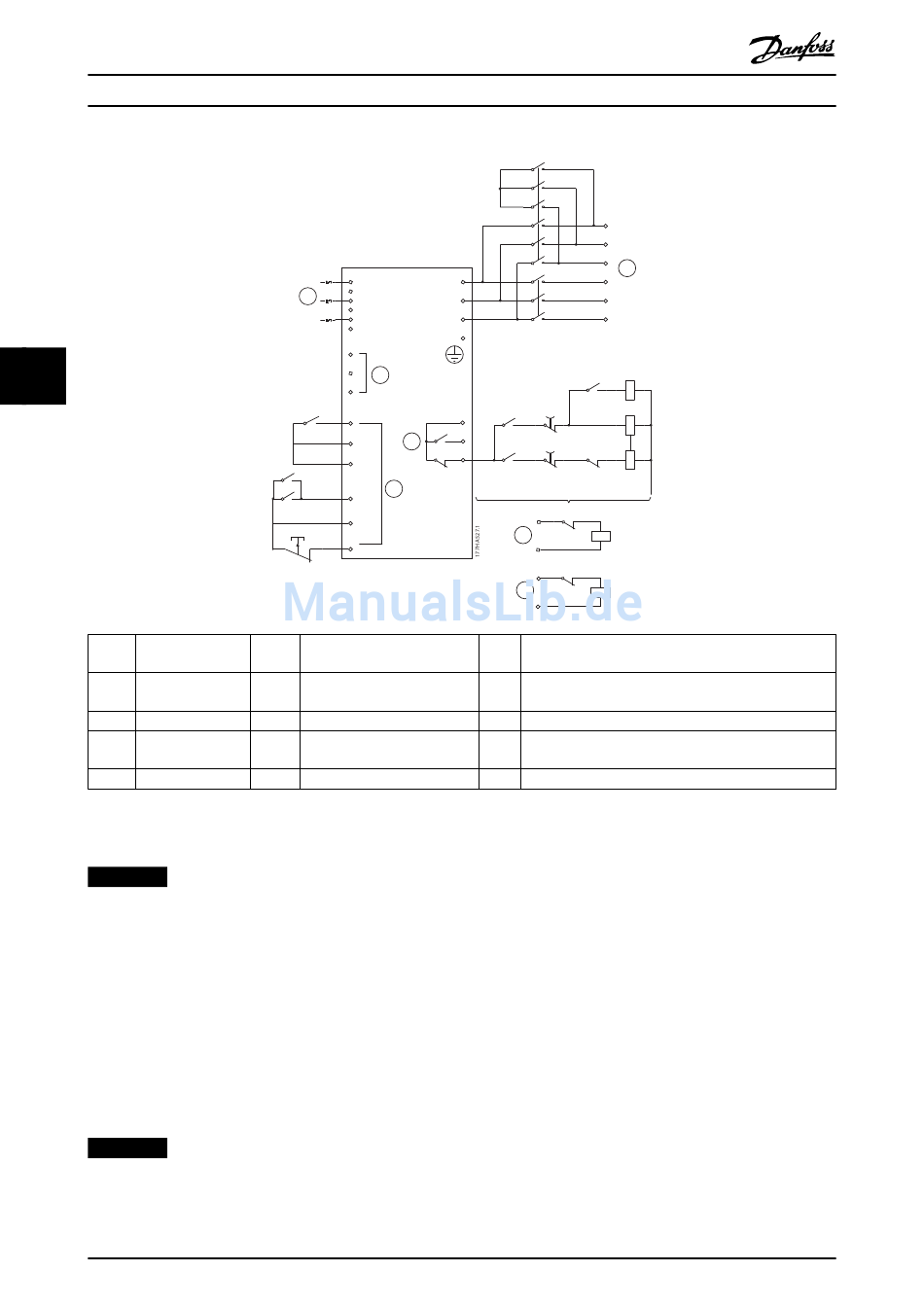

Abbildung 5.16 Konfiguration mit zweifach drehzahlumschaltbaren Motoren
HINWEIS
Sie müssen die Schütze K2 und K3 mechanisch verriegeln.
Parametereinstellungen:
•
Parameter 3-3 Input A Function (Eingang A Funktion)
-
-
-
•
Parameter 4-4 Relay B Function (Relais B Funktion).
-
HINWEIS
Wenn der Softstarter bei einem Trennen des Schnellschaltsignals (7) bei der Netzfrequenz abschaltet (Parameter 16-5
Frequency (Frequenz)), ändern Sie die Einstellung der Parameter 2-9 bis 2-10.
50
®
VLT
F1
1/L1
4
3/L2
5/L3
A4
A5
A6
11
K10
16
15
K1
K2
17
18
S1 25
6 Eingang Fern-Langsamschalt-
Anlauf
7 Eingang Fern-Schnellschalt-
Anlauf
K10 Fern-Anlaufrelais (langsam)
K11 Fern-Anlaufrelais (schnell)
K1 Netzschütz (schnell)
Wählen Sie Motor Set Select (Auswahl Motoreinstellung) – weist Eingang A für die Auswahl einer Motorein-
stellung zu.
Stellen Sie die Schnellschalt-Leistungseigenschaften mittels der Parameter 1-1 bis 2-9 ein.
Stellen Sie die Langsamschalt-Leistungseigenschaften mittels der Parameter 7-1 bis 7-16 ein.
Wählen Sie Trip (Abschaltung) - weist Ausgangsrelais B die Abschaltfunktion zu.
