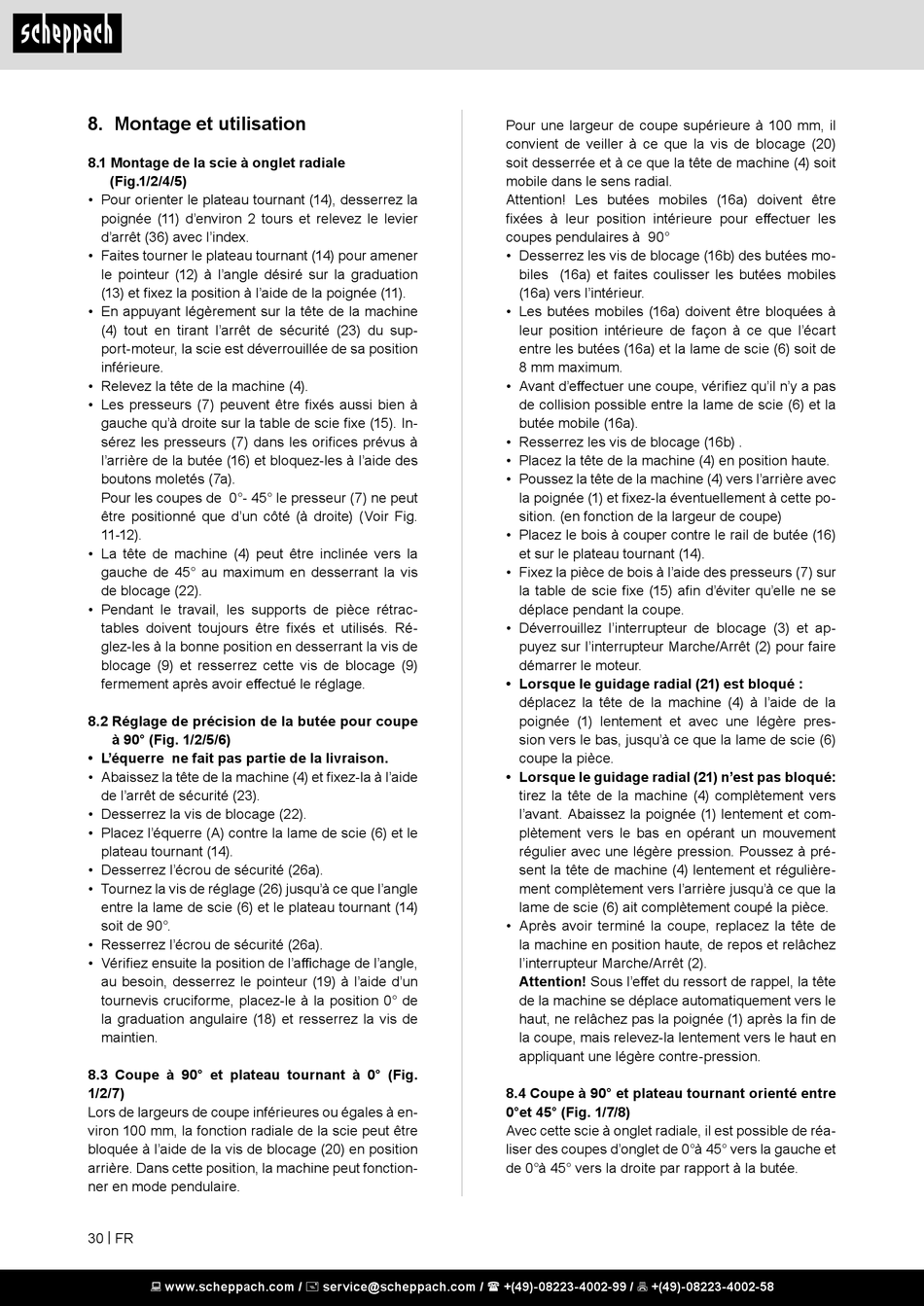

8. Montage et utilisation

8.1 Montage de la scie à onglet radiale
(Fig.1/2/4/5)
• Pour orienter le plateau tournant (14), desserrez la
poignée (11) d'environ 2 tours et relevez le levier
d'arrêt (36) avec l'index.
• Faites tourner le plateau tournant (14) pour amener
le pointeur (12) à l'angle désiré sur la graduation
(13) et fixez la position à l'aide de la poignée (11).
• En appuyant légèrement sur la tête de la machine
(4) tout en tirant l'arrêt de sécurité (23) du sup-
port-moteur, la scie est déverrouillée de sa position
inférieure.
• Relevez la tête de la machine (4).
• Les presseurs (7) peuvent être fixés aussi bien à
gauche qu'à droite sur la table de scie fixe (15). In-
sérez les presseurs (7) dans les orifices prévus à
l'arrière de la butée (16) et bloquez-les à l'aide des
boutons moletés (7a).
Pour les coupes de 0°- 45° le presseur (7) ne peut
être positionné que d'un côté (à droite) (Voir Fig.
11-12).
• La tête de machine (4) peut être inclinée vers la
gauche de 45° au maximum en desserrant la vis
de blocage (22).
• Pendant le travail, les supports de pièce rétrac-
tables doivent toujours être fixés et utilisés. Ré-
glez-les à la bonne position en desserrant la vis de
blocage (9) et resserrez cette vis de blocage (9)
fermement après avoir effectué le réglage.
8.2 Réglage de précision de la butée pour coupe
à 90° (Fig. 1/2/5/6)
• L'équerre ne fait pas partie de la livraison.
• Abaissez la tête de la machine (4) et fixez-la à l'aide
de l'arrêt de sécurité (23).
• Desserrez la vis de blocage (22).
• Placez l'équerre (A) contre la lame de scie (6) et le
plateau tournant (14).
• Desserrez l'écrou de sécurité (26a).
• Tournez la vis de réglage (26) jusqu'à ce que l'angle
entre la lame de scie (6) et le plateau tournant (14)
soit de 90°.
• Resserrez l'écrou de sécurité (26a).
• Vérifiez ensuite la position de l'affichage de l'angle,
au besoin, desserrez le pointeur (19) à l'aide d'un
tournevis cruciforme, placez-le à la position 0° de
la graduation angulaire (18) et resserrez la vis de
maintien.
8.3 Coupe à 90° et plateau tournant à 0° (Fig.
1/2/7)
Lors de largeurs de coupe inférieures ou égales à en-
viron 100 mm, la fonction radiale de la scie peut être
bloquée à l'aide de la vis de blocage (20) en position
arrière. Dans cette position, la machine peut fonction-
ner en mode pendulaire.
30 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
Pour une largeur de coupe supérieure à 100 mm, il
convient de veiller à ce que la vis de blocage (20)
soit desserrée et à ce que la tête de machine (4) soit
mobile dans le sens radial.
Attention! Les butées mobiles (16a) doivent être
fixées à leur position intérieure pour effectuer les
coupes pendulaires à 90°
• Desserrez les vis de blocage (16b) des butées mo-
biles (16a) et faites coulisser les butées mobiles
(16a) vers l'intérieur.
• Les butées mobiles (16a) doivent être bloquées à
leur position intérieure de façon à ce que l'écart
entre les butées (16a) et la lame de scie (6) soit de
8 mm maximum.
• Avant d'effectuer une coupe, vérifiez qu'il n'y a pas
de collision possible entre la lame de scie (6) et la
butée mobile (16a).
• Resserrez les vis de blocage (16b) .
• Placez la tête de la machine (4) en position haute.
• Poussez la tête de la machine (4) vers l'arrière avec
la poignée (1) et fixez-la éventuellement à cette po-
sition. (en fonction de la largeur de coupe)
• Placez le bois à couper contre le rail de butée (16)
et sur le plateau tournant (14).
• Fixez la pièce de bois à l'aide des presseurs (7) sur
la table de scie fixe (15) afin d'éviter qu'elle ne se
déplace pendant la coupe.
• Déverrouillez l'interrupteur de blocage (3) et ap-
puyez sur l'interrupteur Marche/Arrêt (2) pour faire
démarrer le moteur.
• Lorsque le guidage radial (21) est bloqué :
déplacez la tête de la machine (4) à l'aide de la
poignée (1) lentement et avec une légère pres-
sion vers le bas, jusqu'à ce que la lame de scie (6)
coupe la pièce.
• Lorsque le guidage radial (21) n'est pas bloqué:
tirez la tête de la machine (4) complètement vers
l'avant. Abaissez la poignée (1) lentement et com-
plètement vers le bas en opérant un mouvement
régulier avec une légère pression. Poussez à pré-
sent la tête de machine (4) lentement et régulière-
ment complètement vers l'arrière jusqu'à ce que la
lame de scie (6) ait complètement coupé la pièce.
• Après avoir terminé la coupe, replacez la tête de
la machine en position haute, de repos et relâchez
l'interrupteur Marche/Arrêt (2).
Attention! Sous l'effet du ressort de rappel, la tête
de la machine se déplace automatiquement vers le
haut, ne relâchez pas la poignée (1) après la fin de
la coupe, mais relevez-la lentement vers le haut en
appliquant une légère contre-pression.
8.4 Coupe à 90° et plateau tournant orienté entre
0°et 45° (Fig. 1/7/8)
Avec cette scie à onglet radiale, il est possible de réa-
liser des coupes d'onglet de 0°à 45° vers la gauche et
de 0°à 45° vers la droite par rapport à la butée.
