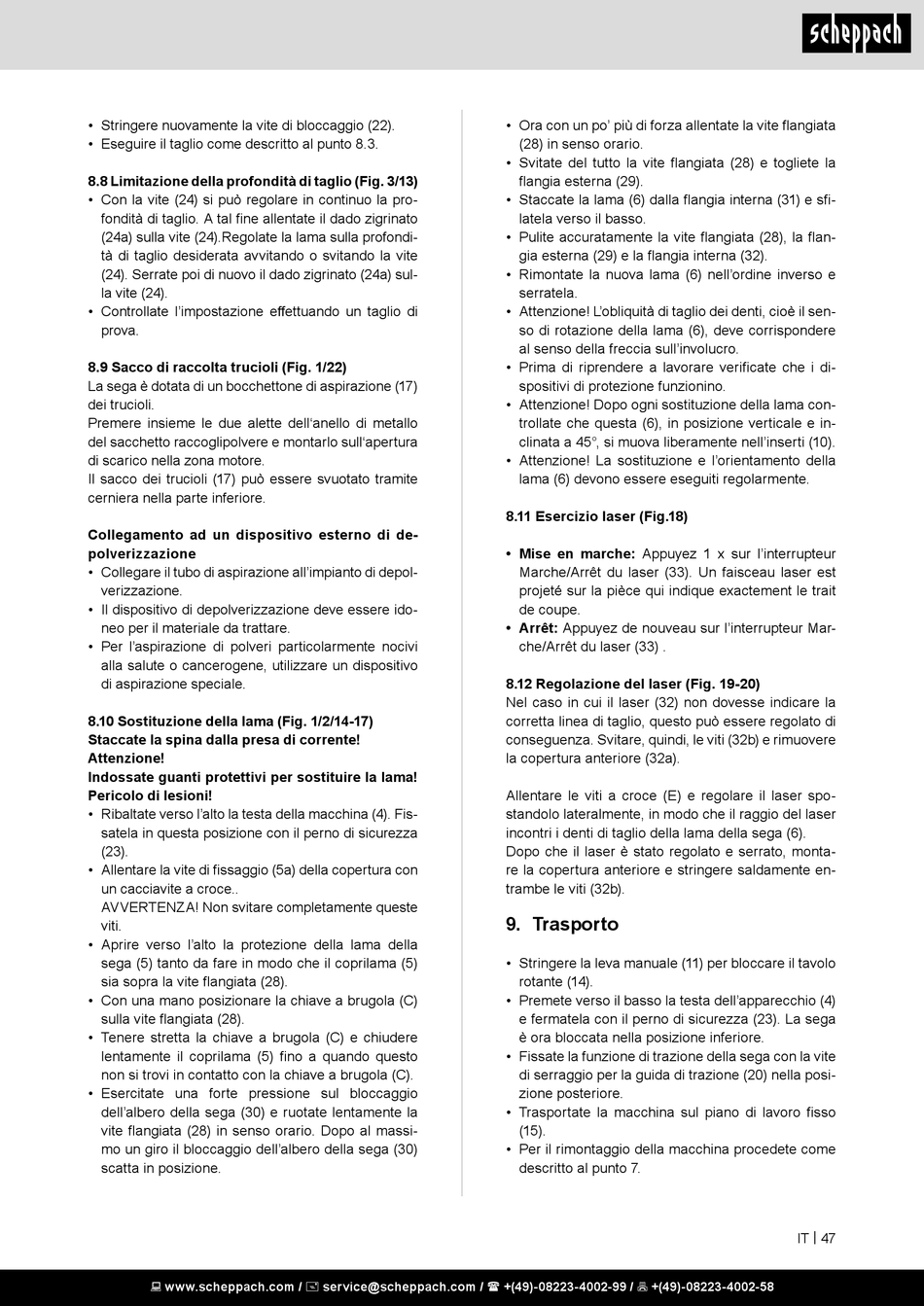

• Stringere nuovamente la vite di bloccaggio (22).
• Eseguire il taglio come descritto al punto 8.3.
8.8 Limitazione della profondità di taglio (Fig. 3/13)
• Con la vite (24) si può regolare in continuo la pro-
fondità di taglio. A tal fine allentate il dado zigrinato
(24a) sulla vite (24).Regolate la lama sulla profondi-
tà di taglio desiderata avvitando o svitando la vite
(24). Serrate poi di nuovo il dado zigrinato (24a) sul-
la vite (24).
• Controllate l'impostazione effettuando un taglio di
prova.
8.9 Sacco di raccolta trucioli (Fig. 1/22)
La sega è dotata di un bocchettone di aspirazione (17)
dei trucioli.
Premere insieme le due alette dell'anello di metallo
del sacchetto raccoglipolvere e montarlo sull'apertura
di scarico nella zona motore.
Il sacco dei trucioli (17) può essere svuotato tramite
cerniera nella parte inferiore.
Collegamento ad un dispositivo esterno di de-
polverizzazione
• Collegare il tubo di aspirazione all'impianto di depol-
verizzazione.
• Il dispositivo di depolverizzazione deve essere ido-
neo per il materiale da trattare.
• Per l'aspirazione di polveri particolarmente nocivi
alla salute o cancerogene, utilizzare un dispositivo
di aspirazione speciale.
8.10 Sostituzione della lama (Fig. 1/2/14-17)
Staccate la spina dalla presa di corrente!
Attenzione!
Indossate guanti protettivi per sostituire la lama!
Pericolo di lesioni!
• Ribaltate verso l'alto la testa della macchina (4). Fis-
satela in questa posizione con il perno di sicurezza
(23).
• Allentare la vite di fissaggio (5a) della copertura con
un cacciavite a croce..
AVVERTENZA! Non svitare completamente queste
viti.
• Aprire verso l'alto la protezione della lama della
sega (5) tanto da fare in modo che il coprilama (5)
sia sopra la vite flangiata (28).
• Con una mano posizionare la chiave a brugola (C)
sulla vite flangiata (28).
• Tenere stretta la chiave a brugola (C) e chiudere
lentamente il coprilama (5) fino a quando questo
non si trovi in contatto con la chiave a brugola (C).
• Esercitate una forte pressione sul bloccaggio
dell'albero della sega (30) e ruotate lentamente la
vite flangiata (28) in senso orario. Dopo al massi-
mo un giro il bloccaggio dell'albero della sega (30)
scatta in posizione.
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
• Ora con un po' più di forza allentate la vite flangiata
(28) in senso orario.
• Svitate del tutto la vite flangiata (28) e togliete la
flangia esterna (29).
• Staccate la lama (6) dalla flangia interna (31) e sfi-
latela verso il basso.
• Pulite accuratamente la vite flangiata (28), la flan-
gia esterna (29) e la flangia interna (32).
• Rimontate la nuova lama (6) nell'ordine inverso e
serratela.
• Attenzione! L'obliquità di taglio dei denti, cioè il sen-
so di rotazione della lama (6), deve corrispondere
al senso della freccia sull'involucro.
• Prima di riprendere a lavorare verificate che i di-
spositivi di protezione funzionino.
• Attenzione! Dopo ogni sostituzione della lama con-
trollate che questa (6), in posizione verticale e in-
clinata a 45°, si muova liberamente nell'inserti (10).
• Attenzione! La sostituzione e l'orientamento della
lama (6) devono essere eseguiti regolarmente.
8.11 Esercizio laser (Fig.18)
• Mise en marche: Appuyez 1 x sur l'interrupteur
Marche/Arrêt du laser (33). Un faisceau laser est
projeté sur la pièce qui indique exactement le trait
de coupe.
• Arrêt: Appuyez de nouveau sur l'interrupteur Mar-
che/Arrêt du laser (33) .
8.12 Regolazione del laser (Fig. 19-20)
Nel caso in cui il laser (32) non dovesse indicare la
corretta linea di taglio, questo può essere regolato di
conseguenza. Svitare, quindi, le viti (32b) e rimuovere
la copertura anteriore (32a).
Allentare le viti a croce (E) e regolare il laser spo-
standolo lateralmente, in modo che il raggio del laser
incontri i denti di taglio della lama della sega (6).
Dopo che il laser è stato regolato e serrato, monta-
re la copertura anteriore e stringere saldamente en-
trambe le viti (32b).

9. Trasporto

• Stringere la leva manuale (11) per bloccare il tavolo
rotante (14).
• Premete verso il basso la testa dell'apparecchio (4)
e fermatela con il perno di sicurezza (23). La sega
è ora bloccata nella posizione inferiore.
• Fissate la funzione di trazione della sega con la vite
di serraggio per la guida di trazione (20) nella posi-
zione posteriore.
• Trasportate la macchina sul piano di lavoro fisso
(15).
• Per il rimontaggio della macchina procedete come
descritto al punto 7.
