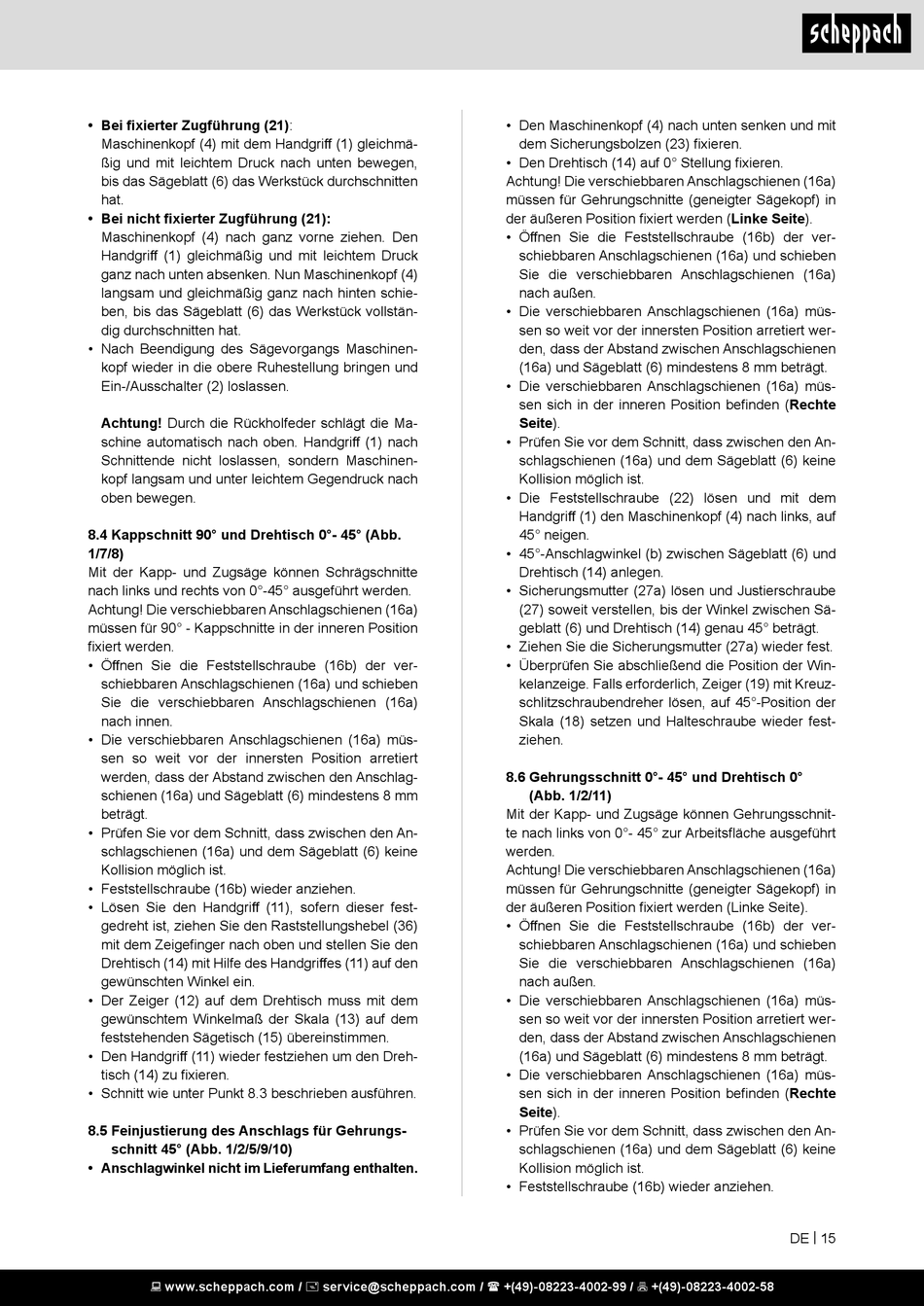

• Bei fixierter Zugführung (21):
Maschinenkopf (4) mit dem Handgriff (1) gleichmä-
ßig und mit leichtem Druck nach unten bewegen,
bis das Sägeblatt (6) das Werkstück durchschnitten
hat.
• Bei nicht fixierter Zugführung (21):
Maschinenkopf (4) nach ganz vorne ziehen. Den
Handgriff (1) gleichmäßig und mit leichtem Druck
ganz nach unten absenken. Nun Maschinenkopf (4)
langsam und gleichmäßig ganz nach hinten schie-
ben, bis das Sägeblatt (6) das Werkstück vollstän-
dig durchschnitten hat.
• Nach Beendigung des Sägevorgangs Maschinen-
kopf wieder in die obere Ruhestellung bringen und
Ein-/Ausschalter (2) loslassen.
Achtung! Durch die Rückholfeder schlägt die Ma-
schine automatisch nach oben. Handgriff (1) nach
Schnittende nicht loslassen, sondern Maschinen-
kopf langsam und unter leichtem Gegendruck nach
oben bewegen.
8.4 Kappschnitt 90° und Drehtisch 0°- 45° (Abb.
1/7/8)
Mit der Kapp- und Zugsäge können Schrägschnitte
nach links und rechts von 0°-45° ausgeführt werden.
Achtung! Die verschiebbaren Anschlagschienen (16a)
müssen für 90° - Kappschnitte in der inneren Position
fixiert werden.
• Öffnen Sie die Feststellschraube (16b) der ver-
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach innen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert
werden, dass der Abstand zwischen den Anschlag-
schienen (16a) und Sägeblatt (6) mindestens 8 mm
beträgt.
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (16b) wieder anziehen.
• Lösen Sie den Handgriff (11), sofern dieser fest-
gedreht ist, ziehen Sie den Raststellungshebel (36)
mit dem Zeigefinger nach oben und stellen Sie den
Drehtisch (14) mit Hilfe des Handgriffes (11) auf den
gewünschten Winkel ein.
• Der Zeiger (12) auf dem Drehtisch muss mit dem
gewünschtem Winkelmaß der Skala (13) auf dem
feststehenden Sägetisch (15) übereinstimmen.
• Den Handgriff (11) wieder festziehen um den Dreh-
tisch (14) zu fixieren.
• Schnitt wie unter Punkt 8.3 beschrieben ausführen.
8.5 Feinjustierung des Anschlags für Gehrungs-
schnitt 45° (Abb. 1/2/5/9/10)
• Anschlagwinkel nicht im Lieferumfang enthalten.
www.scheppach.com / service@scheppach.com / +(49)-08223-4002-99 / +(49)-08223-4002-58
• Den Maschinenkopf (4) nach unten senken und mit
dem Sicherungsbolzen (23) fixieren.
• Den Drehtisch (14) auf 0° Stellung fixieren.
Achtung! Die verschiebbaren Anschlag schienen (16a)
müssen für Gehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden (Linke Seite).
• Öffnen Sie die Feststellschraube (16b) der ver-
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach außen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen sich in der inneren Position befinden (Rechte
Seite).
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Die Feststellschraube (22) lösen und mit dem
Handgriff (1) den Maschinenkopf (4) nach links, auf
45° neigen.
• 45°-Anschlagwinkel (b) zwischen Sägeblatt (6) und
Drehtisch (14) anlegen.
• Sicherungsmutter (27a) lösen und Justierschraube
(27) soweit verstellen, bis der Winkel zwischen Sä-
geblatt (6) und Drehtisch (14) genau 45° beträgt.
• Ziehen Sie die Sicherungsmutter (27a) wieder fest.
• Überprüfen Sie abschließend die Position der Win-
kelanzeige. Falls erforderlich, Zeiger (19) mit Kreuz-
schlitzschraubendreher lösen, auf 45°-Position der
Skala (18) setzen und Halteschraube wieder fest-
ziehen.
8.6 Gehrungsschnitt 0°- 45° und Drehtisch 0°
(Abb. 1/2/11)
Mit der Kapp- und Zugsäge können Gehrungsschnit-
te nach links von 0°- 45° zur Arbeitsfläche ausgeführt
werden.
Achtung! Die verschiebbaren Anschlag schienen (16a)
müssen für Gehrungschnitte (geneigter Sägekopf) in
der äußeren Position fixiert werden (Linke Seite).
• Öffnen Sie die Feststellschraube (16b) der ver-
schiebbaren Anschlagschienen (16a) und schieben
Sie die verschiebbaren Anschlagschienen (16a)
nach außen.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen so weit vor der innersten Position arretiert wer-
den, dass der Abstand zwischen Anschlagschienen
(16a) und Sägeblatt (6) mindestens 8 mm beträgt.
• Die verschiebbaren Anschlagschienen (16a) müs-
sen sich in der inneren Position befinden (Rechte
Seite).
• Prüfen Sie vor dem Schnitt, dass zwischen den An-
schlagschienen (16a) und dem Sägeblatt (6) keine
Kollision möglich ist.
• Feststellschraube (16b) wieder anziehen.
