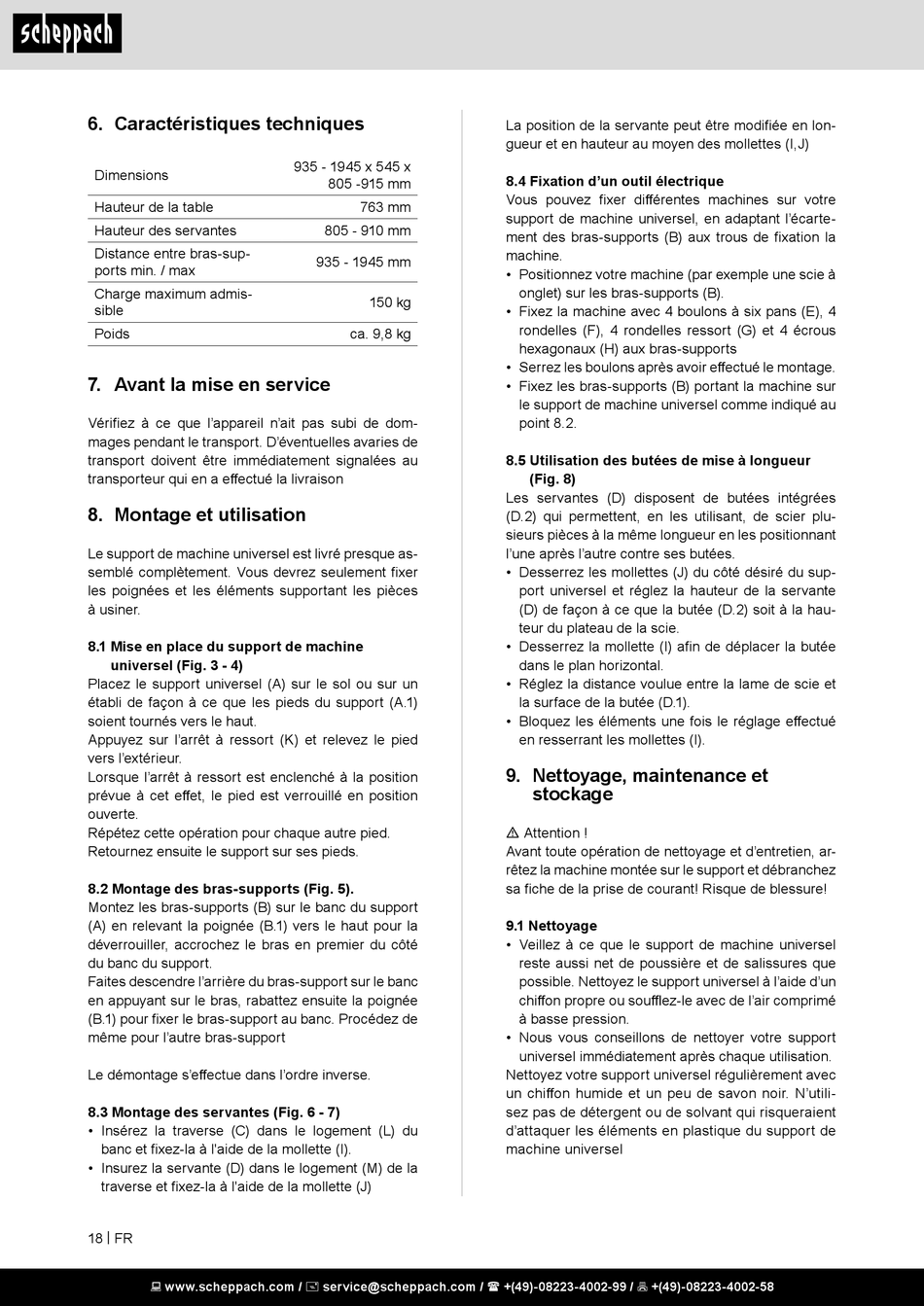

6. Caractéristiques techniques
Dimensions
Hauteur de la table
Hauteur des servantes
Distance entre bras-sup-
ports min. / max
Charge maximum admis-
sible
Poids

7. Avant la mise en service

Vérifiez à ce que l'appareil n'ait pas subi de dom-
mages pendant le transport. D'éventuelles avaries de
transport doivent être immédiatement signalées au
transporteur qui en a effectué la livraison

8. Montage et utilisation

Le support de machine universel est livré presque as-
semblé complètement. Vous devrez seulement fixer
les poignées et les éléments supportant les pièces
à usiner.
8.1 Mise en place du support de machine
universel (Fig. 3 - 4)
Placez le support universel (A) sur le sol ou sur un
établi de façon à ce que les pieds du support (A.1)
soient tournés vers le haut.
Appuyez sur l'arrêt à ressort (K) et relevez le pied
vers l'extérieur.
Lorsque l'arrêt à ressort est enclenché à la position
prévue à cet effet, le pied est verrouillé en position
ouverte.
Répétez cette opération pour chaque autre pied.
Retournez ensuite le support sur ses pieds.
8.2 Montage des bras-supports (Fig. 5).
Montez les bras-supports (B) sur le banc du support
(A) en relevant la poignée (B.1) vers le haut pour la
déverrouiller, accrochez le bras en premier du côté
du banc du support.
Faites descendre l'arrière du bras-support sur le banc
en appuyant sur le bras, rabattez ensuite la poignée
(B.1) pour fixer le bras-support au banc. Procédez de
même pour l'autre bras-support
Le démontage s'effectue dans l'ordre inverse.
8.3 Montage des servantes (Fig. 6 - 7)
• Insérez la traverse (C) dans le logement (L) du
banc et fixez-la à l'aide de la mollette (I).
• Insurez la servante (D) dans le logement (M) de la
traverse et fixez-la à l'aide de la mollette (J)
18 | FR
 www.scheppach.com /  service@scheppach.com /  +(49)-08223-4002-99 /  +(49)-08223-4002-58
935 - 1945 x 545 x
805 -915 mm
763 mm
805 - 910 mm
935 - 1945 mm
150 kg
ca. 9,8 kg
La position de la servante peut être modifiée en lon-
gueur et en hauteur au moyen des mollettes (I,J)
8.4 Fixation d'un outil électrique
Vous pouvez fixer différentes machines sur votre
support de machine universel, en adaptant l'écarte-
ment des bras-supports (B) aux trous de fixation la
machine.
• Positionnez votre machine (par exemple une scie à
onglet) sur les bras-supports (B).
• Fixez la machine avec 4 boulons à six pans (E), 4
rondelles (F), 4 rondelles ressort (G) et 4 écrous
hexagonaux (H) aux bras-supports
• Serrez les boulons après avoir effectué le montage.
• Fixez les bras-supports (B) portant la machine sur
le support de machine universel comme indiqué au
point 8.2.
8.5 Utilisation des butées de mise à longueur
(Fig. 8)
Les servantes (D) disposent de butées intégrées
(D.2) qui permettent, en les utilisant, de scier plu-
sieurs pièces à la même longueur en les positionnant
l'une après l'autre contre ses butées.
• Desserrez les mollettes (J) du côté désiré du sup-
port universel et réglez la hauteur de la servante
(D) de façon à ce que la butée (D.2) soit à la hau-
teur du plateau de la scie.
• Desserrez la mollette (I) afin de déplacer la butée
dans le plan horizontal.
• Réglez la distance voulue entre la lame de scie et
la surface de la butée (D.1).
• Bloquez les éléments une fois le réglage effectué
en resserrant les mollettes (I).
9. Nettoyage, maintenance et
stockage
m Attention !
Avant toute opération de nettoyage et d'entretien, ar-
rêtez la machine montée sur le support et débranchez
sa fiche de la prise de courant! Risque de blessure!
9.1 Nettoyage
• Veillez à ce que le support de machine universel
reste aussi net de poussière et de salissures que
possible. Nettoyez le support universel à l'aide d'un
chiffon propre ou soufflez-le avec de l'air comprimé
à basse pression.
• Nous vous conseillons de nettoyer votre support
universel immédiatement après chaque utilisation.
Nettoyez votre support universel régulièrement avec
un chiffon humide et un peu de savon noir. N'utili-
sez pas de détergent ou de solvant qui risqueraient
d'attaquer les éléments en plastique du support de
machine universel
