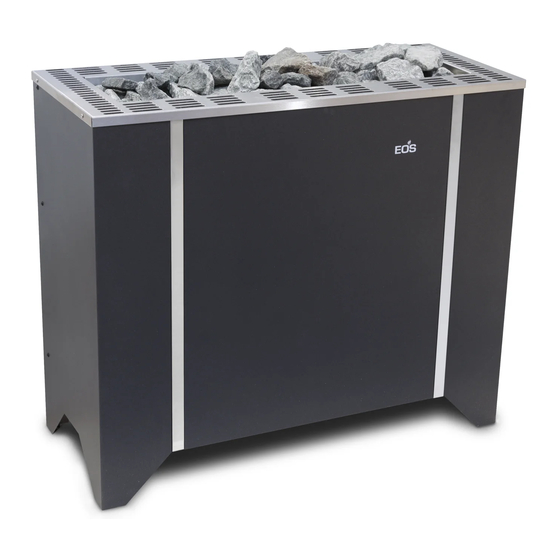

- Seite 1 I N N O V A T I V E S A U N A T E C H N O L O G Y EOS Goliath Saunaofen | sauna heater | печь для сауны Montage- und Gebrauchsanweisung Installation and operating instruction Руководство...
- Seite 2 Deutsch ..................3 English ..................20 Русско ..................37...
-
Seite 3: Inhaltsverzeichnis
Deutsch Inhalt Bestimmungsgemäße Verwendung .....................4 Allgemeine Hinweise ..........................4 Wichtige Hinweise ............................5 Elektroanschluss ............................7 Heizzeitbegrenzung ..........................8 Technische Daten ............................9 Lieferumfang ..............................9 Anschlussschema 18 - 24 kW........................ 10 Anschlussschema 30 - 36 kW........................ 11 Innere Verdrahtung ..........................12 Montage ............................... 13 Mindestabstände ..........................13 Fühlermontage .......................... -
Seite 4: Bestimmungsgemäße Verwendung
Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Gerät Überprüfen Sie zunächst, ob der Saunaofen erworben, mit welchem Sie lange Jahre Freude unbeschädigt bei Ihnen angekommen ist. Trans- am Saunabaden haben werden. Dieses Sauna- portschäden reklamieren Sie umgehend bei der ofen wurde nach den aktuellen europäischen anliefernden Spedition oder wenden Sie sich an Sicherheitsnormen konstruiert, geprüft und im... -
Seite 5: Wichtige Hinweise
Wichtige Hinweise Nordische Fichte) verwendet werden. In der Saunakabine darf nur ein Saunao- • Bei unsachgemäßer Montage be- • fen mit der erforderlichen Heizleistung steht Brandgefahr! Lesen Sie bitte diese montiert werden. Montageanweisung sorgfältig durch. Be- In jeder Saunakabine sind Be- und Ent- achten Sie besonders die Maßangaben •... - Seite 6 Silikonleitungen und für eine Umge- Inspizieren Sie die Saunakabine vor • bungstemperatur von mindestens 170°C jeder Inbetriebnahme! Achten Sie insbe- geeignet sein. Werden als Anschlusslei- sondere darauf, das keine Gegenstände tung einadrige Leitungen verwendet, auf dem Saunaofen oder auf bzw. direkt müssen diese durch ein biegsames, mit vor dem IR-Emitter abgelegt wurden.
-
Seite 7: Elektroanschluss
ters muss etwa der vorderen Höhe des dürfen. Bei den meisten Saunakabinen sind deswegen bereits in dem Wandelement mit Saunaofens entsprechen. der Zuluftöffnung Leerrohre für die Kabelverle- gung eingefügt . Beachten Sie auch die Vorgaben und An- • Sollten in Ihrer Kabine keine Leerrohre vorhan- weisungen des Kabinenherstellers. -
Seite 8: Heizzeitbegrenzung
Heizzeitbegrenzung Funktion der Heizzeitbegrenzung Alle Saunaöfen, ausgenommen solcher, die in öffentlichen Saunen installiert sind und unter Aufsicht von Personal betrieben werden, müs- sen nach den IEC- und EN-Normen mit einem Zeitschalter ausgestattet sein, der den Sauna- ofen aus Sicherheitsgründen allpolig vom Netz trennt. -
Seite 9: Technische Daten
83 x 96 x 47 cm Steinfüllung ~75 kg (nicht im Lieferumfang enthalten) LSG erforderlich EmoTec LSG 09R LSG 18 LSG 36 EOS EmoTec -Serie, Passende Steuergeräte EmoStyle-Serie, EmoTouch-Serie Ableitstrom max. 0,75 mA je kW Heizleistung Verwendungsbereich Saunaofen für den Einsatz in gewerblichen Saunen. -
Seite 10: Anschlussschema Sauna-Anlage Mit Saunaofen 18 - 24 Kw
Anschlussschema Sauna-Anlage mit Saunaofen 18 - 24 kW Saunasteuergerät Saunaofen Leistungsschaltgerät Control unit Sauna heater Power extension unit Boîtier de commande Poêle de sauna Extension de puissance Netz / Mains / Réseau / Sensor reserviert LSG 18 Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 11: Anschlussschema Sauna-Anlage Mit Saunaofen 30 - 36 Kw
Anschlussschema Sauna-Anlage mit Saunaofen 30 - 36 kW Leistungsschaltgerät Saunasteuergerät Saunaofen Power extension unit Control unit Sauna heater Extension de puissance Boîtier de commande Poêle de sauna Netz / Mains / Réseau / Sensor reserviert Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 12: Innere Verdrahtung
Innere Verdrahtung 18 kW zum Steuergerät 9 kW to control unit zum Leistungsschaltgerät 9 kW to power control unit 18 kW 5 4 3 2 1 3 2 1 24 kW zum Steuergerät 8 kW to control unit zum Leistungsschaltgerät 16 kW to power control unit 24 kW 5 4 3 2 1... -
Seite 13: Montage
Montage Das Saunaheizgerät ist für eine Anschluss-Spannung von 400 V 3N AC vorgesehen. Identifikation: G 18 = 18 kW G 24 = 24 kW G 30 = 30 kW G 36 = 36 kW Breite = 96 cm Mindestabstände Die Mindesthöhe der Saunakabine muss innen 2,10 m betragen. Bei der Montage des Saunaofens ist darauf zu achten, dass der senkrechte Abstand zwischen Ober- kante Saunaofen und Saunadecke mindestens 127 cm und der waagerechte (seitliche) Abstand zwischen Ofen und Kabinenwand oder anderen brennbaren Materialien mindestens 8 cm beträgt. - Seite 14 8 cm 8 cm 96 cm 8 cm Achten Sie darauf, dass der Saunaofen mit ausreichender Zuluftöffnung installiert sein muss. Siehe Tabelle „Technische Daten“ für Mindestgröße der Zuluft-/Abluftöffnung. Bei mittig aufgestellten Öfen soll die Zuluft von unten z.B. über einen Luftkanal erfolgen. Fehlende bzw.
-
Seite 15: Montage Des Abdeckschutzes Am Saunaofen
Montage des Abdeckschutzes am Saunaofen Abdeckschutz Typ 5 Art. Nr. 944725 (optionales Zubehör) zur Info: alle Blechschrauben: für Aufhängung Ofenschutz alle metrischen Schrauben: für Aufhängung Abschaltwippe alle Maßangaben in mm Zuleitung der Abschaltwippe und Ofenleitung mit Mindest- abstand von 30 mm verlegen. 944710 146,5 je 4 Blechschrauben... -
Seite 16: Saunasteine
Saunasteine Wartung und Pflege Der Saunastein ist ein Naturprodukt. Überprüfen Dieses Saunaheizgerät ist aus korrosionsarmen Sie die Saunasteine in regelmäßigen Abständen. Materialen gefertigt. Damit Sie lange Freude Die Saunasteine können insbesondere durch mit Ihrem Saunaheizgerät haben, sollten Sie scharfe Aufgusskonzentrate angegriffen werden das Gerät warten und pflegen. - Seite 17 Bei der Installation von Saunaheizgeräten Sollte also bei Inbetriebnahme der FI-Schalter ist die DIN VDE 0100 Teil 703 zu beachten! auslösen, muss die elektrische Installation nochmals überprüft werden. Diese Norm macht in Ihrer aktuellen Ausgabe, Für den ordnungsgemäßen Anschluss der gültig seit Februar 2006, unter Änderungen Ab- Heizgeräte ist der Elektroinstallateur verant- satz 703.412.05 folgende Aussage;...
-
Seite 18: Recycling
Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 19: Allgemeine Servicebedingungen (Asb)
V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-... - Seite 20 English Table of Contents Intended use............................... 21 General notes ............................. 21 Important notes ............................22 Electrical connection ..........................24 Heating time limitation ......................... 25 Scope of delivery ............................26 Technical Data ............................26 Connection diagram 18 - 24 kW ......................27 Connection diagram 30 - 36 kW ......................
-
Seite 21: Intended Use
General information Dear customer, You have purchased a high-quality technical Please check whether the unit has arrived in per- device with which you will have years of sauna fect condition. Any transport damages should be fun. This sauna heater was designed and inspect- immediately reported to the freight forwarder ed according to the current European safety delivering the goods or you should contact the... -
Seite 22: Important Notes
Important notes Please provide air intake and vent open- • ings in each sauna cabin. The air intakes Unprofessional installation may • must always be positioned behind the cause a fire hazard! Please read these in- sauna heater, approx. 5 to 10 cm above stallation instructions carefully. - Seite 23 tween the sauna heater upper edge and Caution: The high sauna heater • the sauna ceiling is maintained. Please temperatures generated during operation see also the dimensions diagram for the can cause burns. clearance between the lower edge of the The sauna heater is not intended for in- sauna heater and the floor.
-
Seite 24: Electrical Connection
where else. in installation ducts or also be protected against damage on the outside of the cabin e.g. by lay- ing them in installation pipes or attaching wood When using your sauna in a dry • cover strips. Finnish mode never add sauna essences or The sauna heater, when made use of time pre- set and remote control*, may only be used with place any herbs into the vaporizer holder... -
Seite 25: Heating Time Limitation
Heating time limitation Heating time limitation functions All sauna heaters, except for those installed in public saunas, and which must be operated under the supervision of personnel, must be equipped with a timer that complies with IEC and EN standards. This timer fully disconnects the sauna heater from the power supply for safety reasons. -
Seite 26: Scope Of Delivery
Stone fillung ~75 kg (stones not inlcuded) Power extension required (LSG unit) EmoTec LSG 09R LSG 18 LSG 36 EOS EmoTec -series, Suitable sauna control units EmoStyle-series, EmoTouch-Serie Leakage current max. 0,75 mA per kW heating power Intended use Sauna heater for operation in commecial saunas... -
Seite 27: Connection Diagram 18 - 24 Kw
Connection diagram for the sauna heater 18 - 24 kW Saunasteuergerät Saunaofen Leistungsschaltgerät Control unit Sauna heater Power extension unit Boîtier de commande Poêle de sauna Extension de puissance Netz / Mains / Réseau / Sensor reserviert LSG 18 Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 28: Connection Diagram 30 - 36 Kw
Connection diagram for the sauna heater 30 - 36 kW Leistungsschaltgerät Saunasteuergerät Saunaofen Power extension unit Control unit Sauna heater Extension de puissance Boîtier de commande Poêle de sauna Netz / Mains / Réseau / Sensor reserviert Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 29: Inner Wiring Diagram
Inner wiring diagram 18 kW zum Steuergerät 9 kW to control unit zum Leistungsschaltgerät 9 kW to power control unit 18 kW 5 4 3 2 1 3 2 1 24 kW zum Steuergerät 8 kW to control unit zum Leistungsschaltgerät 16 kW to power control unit 24 kW 5 4 3 2 1... -
Seite 30: Installation
Installation The sauna heater is intended for power supply 400 V 3N AC. Identifikation: G 18 = 18 kW G 24 = 24 kW G 30 = 30 kW G 36 = 36 kW Width = 96 cm Minimum clearances The sauna cabin must have a minimum inside height of 2.10 m. - Seite 31 8 cm 8 cm 96 cm 8 cm Make sure to install the sauna heater with the proper air inlet. See „Technical Data“ for minimal size of the air inlet and air outlet. By centrally placed sauna heaters the air supply should effect from below (e.g. air channel). Missing or insufficient fresh air supply can cause overheating and damage the equipment.
-
Seite 32: Installation Of The Optional Cover Protection Rail
Installation of the optional cover protection rail Cover protection rail is an optionally available accessories. Suitable type 5, item no. 944725 Notice: Included tapping screws: for mounting brackets installation Included pan head screws: for the rail installation All sizes are given in mm. Lay the connection cable for the cover protection rail with a minimum clearance of 30 mm to... -
Seite 33: Sauna Stones
Sauna stones Maintenance and care Sauna stones are a natural product. Check the The sauna heating unit is made of low-corro- sauna stones at regular intervals. Aggressive sion material. To enjoy your sauna heating unit sauna essences can weaken the sauna stones for a long time you should ensure maintenance and cause them to break apart over time. - Seite 34 For the installation of sauna heaters, please checked. pay attention to the DIN VDE 0100 part 703 or Installation of the sauna heater and control unit the corresponding national norms and legal must be undertaken only by an authorized and requirements, e.g.
-
Seite 35: Recycling
2012/19/EU. Do not dispose it with the normal household waste. Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de... -
Seite 36: General Terms And Conditions Of Service
The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service. - Seite 37 Русско Содержание Применение в соответствии с предназначением ..............38 Общие указания............................38 Указания ..............................39 Электрическое подключение ......................41 Ограничение времени обогрева ..................... 43 Комплект поставки ..........................44 Tехнические данные ..........................44 Монтажная схема для печей мощностью 18 - 24 кВт.............. 45 Монтажная...
-
Seite 38: Использование По Назначению
Уважаемые покупатели! Нагревательные приборы сауны нагревают кабину сауны посредством разогретого кон- Вы приобрели высококачественный элек- векцией воздуха. При этом свежий воздух тронный прибор для сауны. Данный нагре- засасывается из приточного отверстия, под- вательный прибор разработан с учетом нимается к верху при нагреве (конвекции) и современных... -
Seite 39: Указания
Важные указания • Нагревательный прибор сауны и блок управления разрешается использовать • При ненадлежащем монтаже только для кабин саун, изготовленных существует опасность пожара! Вни- из подходящего необработанного ма- мательно прочтите настоящее руко- териала (например, северной сосны) с водство по монтажу. В особенности малым... - Seite 40 согласно руководству по монтажу, при- • Подключать оборудование сауны лагаемому к блоку управления. (нагревательный прибор, блок управ- • Внимание: накрытый или непра- ления, систему освещения и т. д.) к ста- вильно заполненный короб для камней ционарному источнику электропитания может стать причиной пожара. разрешается...
-
Seite 41: Электрическое Подключение
бразно выложить напольную зону ке- • При строительстве сауны обрати- рамической плиткой. те внимание на то, что поверхности стё- • Подогрев пола в кабине сауны при- кол снаружи не должны иметь темпе- водит к повышению температуры по- ратуру более 76°C, в противном случае верхности... - Seite 42 *Дистанционное управление = настройка, Внимание! управление и/или регулировка прибора по- средством команды, отправленной из точки, Уважаемый покупатель! которая находится за пределами зоны види- Согласно действующим предписаниям мости прибора, с применением таких методов передачи данных, как телекоммуникация, ау- подключение печи для сауны и блока диотехника...
-
Seite 43: Ограничение Времени Обогрева
Ограничение времени обогрева Функция огр аничения времени обогрева В с е п е ч и д л я с а у н , з а и с к л ю ч е н и е м устанавливаемых в общественных саунах и... -
Seite 44: Комплект Поставки
~75 кг (камни не входят в комплект поставки, опция) Объём короба для камней EmoTec LSG 09R LSG 18 LSG 36 EOS EmoTec серия, Использовать с блоками управления EmoStyle серия, EmoTouch серия Ток утечки макс. 0,75 mA на кВт мощности Предназначение прибора... -
Seite 45: Монтажная Схема Для Печей Мощностью 18 - 24 Квт
Монтажная схема для печей мощностью 18 - 24 кВт Saunasteuergerät Saunaofen Leistungsschaltgerät Control unit Sauna heater Power extension unit Boîtier de commande Poêle de sauna Extension de puissance Netz / Mains / Réseau / Sensor reserviert LSG 18 Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 46: Монтажная Схема Для Печей Мощностью 30 - 36 Квт
Монтажная схема для печей мощностью 30 - 36 кВт Leistungsschaltgerät Saunasteuergerät Saunaofen Power extension unit Control unit Sauna heater Extension de puissance Boîtier de commande Poêle de sauna Netz / Mains / Réseau / Sensor reserviert Saunasteuergerät / Control unit / Sensorbus Saunaofen Boîtier de commande /... -
Seite 47: Внутренней Разводки
внутренней разводки 18 кВт zum Steuergerät 9 kW to control unit zum Leistungsschaltgerät 9 kW to power control unit 18 kW 5 4 3 2 1 3 2 1 24 кВт zum Steuergerät 8 kW to control unit zum Leistungsschaltgerät 16 kW to power control unit 24 kW 5 4 3 2 1... -
Seite 48: Монтаж
Монтаж Данная печь расчитана на подключение к сети с напряжением 400 В, переменный ток, 3N. Идентификация моделей: G 18 = 18 кВт G 24 = 24 кВт G 30 = 30 кВт G 36 = 36 кВт Ширина = 96 см Безопасные... - Seite 49 8 cm 8 cm 96 cm 8 cm Обратите внимание на то, что печь должна быть установлена с притоком свежего воздуха. Размеры отверстия притока / вытяжки - смотри главу „Технические Данные“. При установке в центре или у стекла приток воздуха должен быть снизу (через канал). Отсутствие...
-
Seite 50: Монтаж Опциональной Системы Защиты Печи
Монтаж опциональной системы защиты печи (защитная рамка) Защитная рамка печи тип 5, арт. 944725 (опциональные принадлежности) Обратите внимание: Шурупы-саморезы: для крепления кронштейнов, Шурупы с метр. резьбой: для креплени защитной рамки. Все расстояния данны в мм. Внимание: расстояние между проводом системы защиты и главными... -
Seite 51: Камни Для Сауны
Камни для сауны Уход и обслуживание Камни для сауны – это естественные природ- Все печи изготовлены из материалов с вы- ные камни. Регулярно проверяйте состояние сокой устойчивостью к коррозии. Чтобы камней. Под воздействием агрессивных кон- печь прослужила Вам долго и надежно, за центратов... -
Seite 52: Адрес Сервисного Центра
Изготовитель: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany / Германия Адрес сервисного центра в РФ: ООО „EOC Премиум-СПА-Технологии“ 108811, Москва, Киевское ш., БП «Румянцево» 928 г Телефоны: +7 (495) 66 55 192, 8 800 1000 539 info@eos-sauna.ru www.eos-sauna.ru Дата покупки: Печать... -
Seite 53: Общие Условия Обслуживания (Asb)
поддонах. Мы обращаем особое внимание на то, кущей редакции, которые доступны по адресу в что наша упаковка не предназначена для штучной сети www.eos-sauna.com/agb отправки службами доставки. За ущерб, возникший По состоянию на: 08/2018 во время доставки оборудования из-за его ненадле-...
