OPTICAL

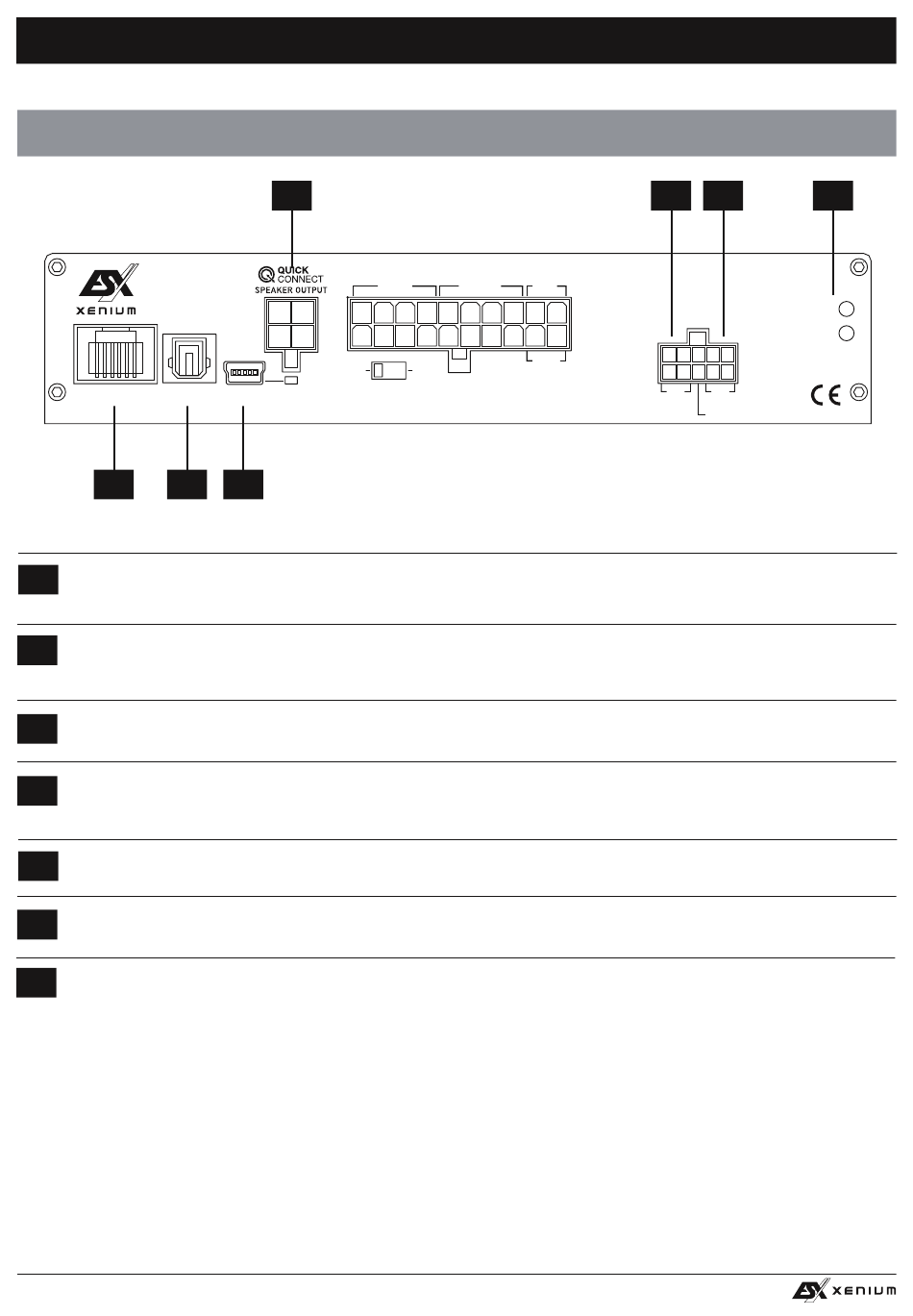

FUNKTIONEN UND BEDIENELEMENTE DES VERSTÄRKERS
REMOTE
INPUT
OPTICAL
REMOTE
INPUT
5
6
Anschluss für den LAUTSPRECHER AUSGANG-KABELSATZ (4-polig). An diesen können Sie zwei weitere Lautsprecher
1
mit einer Belastbarkeit von jeweils ca. 2 x 70/100 Watt RMS an 4/2 Ohm anschließen. Optional können Sie auch einen Sub-
woofer mit einer Belastbarkeit von ca. 200 Watt RMS/Max. an 4 Ohm gebrückt anschließen.
Anschluss für den AUDIO/AUX/REM-KABELSATZ (10-POLIG).
2
Die LINE OUT Cinchausgänge G/H dieses Kabelsatzes liefern ein lineares Vollbereichs-Audiosignal für die Ansteuerung weite-
rer Verstärker, welches mit der DSP-Software entsprechend modifiziert werden kann.
Die AUX IN Cincheingänge können mit einer externen Audioquelle wie MP3-Player, Smartphones, Navigationsgeräte etc. ver-
3
bunden werden.
POWER/PROTECT
4
Leuchtet die POWER LED, ist der Verstärker betriebsbereit.
Leuchtet die PROTECT LED, liegt eine Fehlfunktion vor. Beachten Sie dann die Hinweise im Abschnitt FEHLERBEHEBUNG.
Der Anschluss REMOTE dient zum Anschluss des Kabels der im Lieferumfang enthaltenen Fernbedienung (siehe folgende
5
Seite rechts).
Der Eingang OPTICAL INPUT dient mittels geeignetem Toslink-Kabel zum Anschluss einer externen Audioquelle, die ein
6
SPDIF-Signal (Stereo PCM) bereitstellt.
Verbinden Sie bei Bedarf den Mini-USB-Anschluss PC CONNECT mittels dem beiliegenden USB-Kabel mit Ihrem Computer,
7
auf dem die X-CONTROL Software installiert ist. Die Verbindung kann nach dem Benutzen der DSP-Software wieder gelöst
werden.
Verlängern Sie das Kabel auf keinen Fall mit einer passiven USB-Verlängerung, weil ansonsten eine einwandfreie Kom-
munikation zwischen dem DSP-Verstärker und dem PC nicht gewährleistet werden kann. Wenn Sie längere Distanzen zu
überbrücken haben, verwenden Sie bitte eine aktive USB-Verlängerung mit integriertem Repeater.
Die LED neben dem USB-Anschluss leuchtet blau auf, sobald eine Verbindung per USB-Kabel zwischen DSP-Gerät und
Computer hergestellt wurde.
8
E / F / G / H
HIGH LEVEL
FUNKTIONSHINWEISE
LINE OUT
INPUT
ON
AUTO TURN ON
PC CONNECT USB
ONLY WITH HIGH LEVEL INPUT
1
HIGH LEVEL
INPUT
F+
E+
F -
E -
ON
AUTO TURN ON
PC CONNECT USB
ONLY WITH HIGH LEVEL INPUT
7
SPEAKER
BAT T.
OUTPUT
+12V
GND
OFF
SPEAKER
BAT T.
OUTPUT
+12V
GND
OFF
XE4240-DSP
V2
4-CHANNEL AMPLIFIER WITH
DIGITAL SOUND PROCESSOR
REM
AUX
IN/OUT
INPUT
2
3
XE6440-DSP
V2
6-CHANNEL AMPLIFIER WITH
DIGITAL SOUND PROCESSOR
G/H
AUX
LINE OUT
INPUT
REM IN/OUT
PRT.
POW.
4
PRT.
POW.
OP
REMOTE
IN
OP
