3 Einbau
Silometer FMC 423
Abb. 2
links:

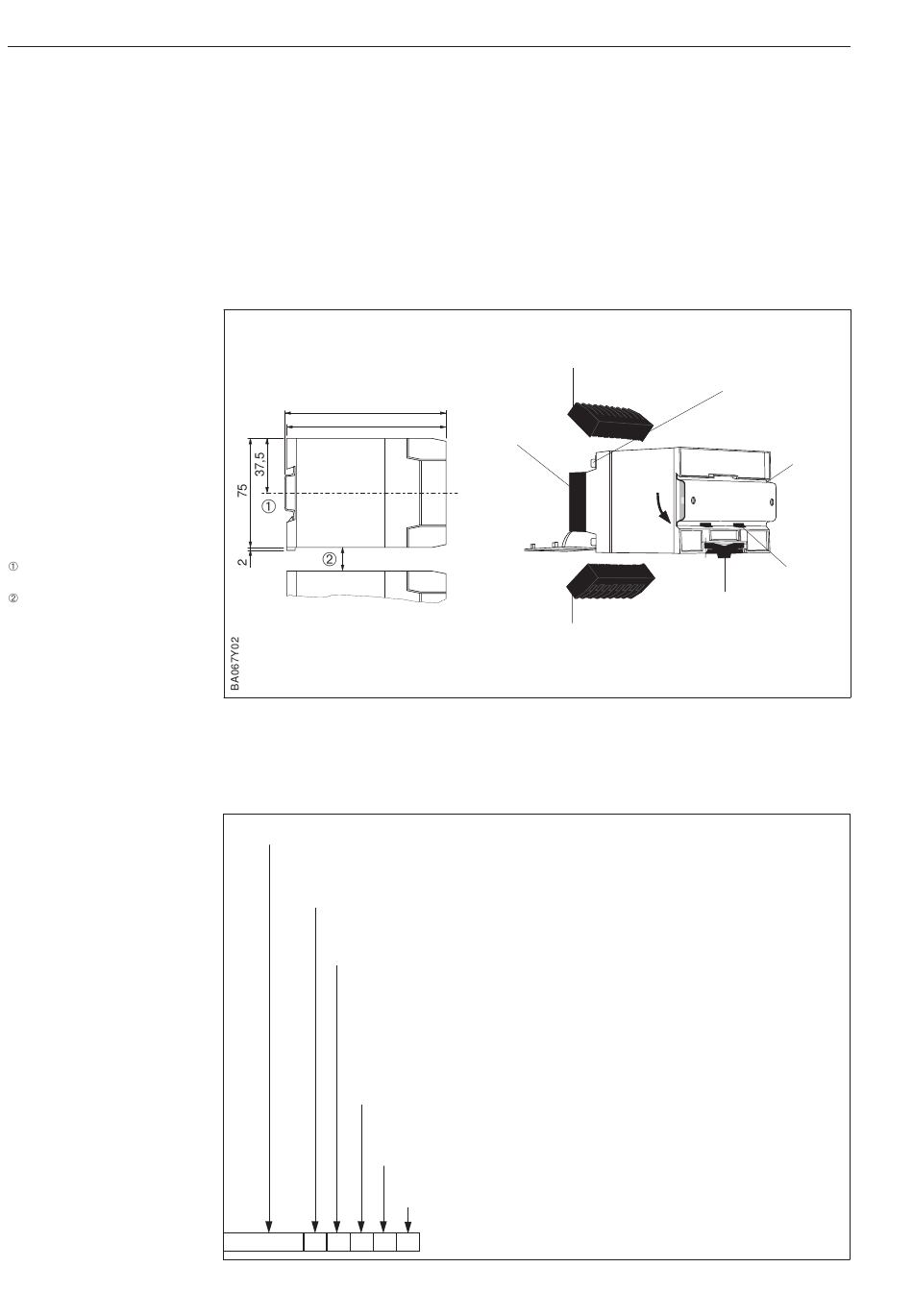

Abmessungen des Silometers
in Minipac-Bauform
Gehäusebreite: 100 mm
Montage auf Hutschiene
35 x 7,5 bzw. 35 x 15
Mindestabstand nach oben
und unten zur nächsten
Gerätereihe einhalten.
rechts:
Silometer FMC 423
Montage, Demontage
Sonden
Produktübersicht
8
3 Einbau
• Vergleichen Sie die Produkbezeichnung auf dem Typenschild Ihres Geräts
mit der Produktübersicht (siehe unten) um sicherzustellen, daß Sie das richtige
Gerät einbauen.
• Bauen Sie das Silometer in einen Schaltschrank oder in ein Schutzgehäuse
(Zubehör) ein.
• Beachten Sie dabei die zulässigen Umgebungstemperaturen (siehe techn. Daten)
und die Mindestabstände zwischen den Gerätereihen (Abb. 2).
113
111
min. 25 mm
Beachten Sie die Einbauempfehlungen in den technischen Informationen
für die Sonden.
FMC 423 Silometer
Zertifikat, Gutachten
R
Standard (nicht zertifiziert)
C
CSA-Ausführung
Ausführung
0
Minipac-Gehäuse, 100 mm, mit Klemmenleiste
9
Sonderausführung
Spannungsversorgung
J
Wechselspannung 240 V, 50/60 Hz
A
Wechselspannung 220...230 V, 50/60 Hz
F
Wechselspannung 115 V, 50/60 Hz
B
Wechselspannung 110 V, 50/60 Hz
D
Wechselspannung 24 V, 50/60 Hz
E
Gleichspannung 16...32 V
Y
Sonderspannung
Analogausgänge
1
9
FMC 423 -
abnehmbarer
Klemmenblock (9-polig)
für Signalleitungen
Abgleich-
elemente
hinter der
Frontplatte
abklapp-
bare
Frontplatte
mit
Symbolen
für Abgleich
abnehmbarer
Klemmenblock (6-polig)
für Netzanschluß und
Relaiskontakte
0/4...20 mA, 0...10 V
andere Ausgänge
Grenzsignal
A
potentialfreier Umschaltkontakt
Produktbezeichnung
Silometer FMC 423
Kontaktmesser
= AMP-Stecker
hier
aufsetzen
Hut-
schiene
hier
einrasten
Öse zum
Entriegeln
herausziehen
