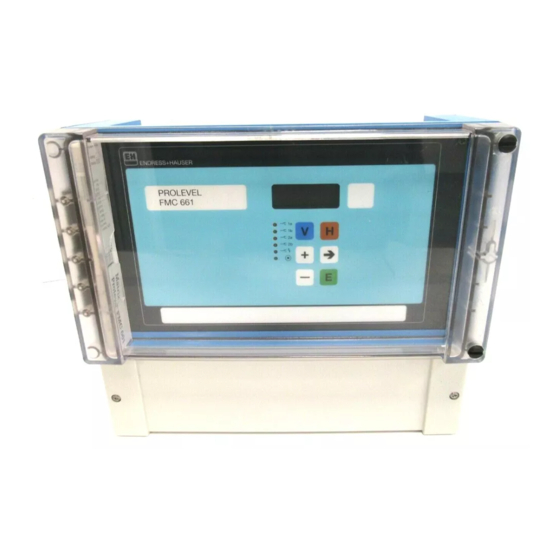

- Seite 1 BA 142F/00/de/04.98 prolevel 016562-0000 Gültig ab Software 1.x FMC 661 Füllstandmeßtechnik Betriebsanleitung Endress Hauser Unser Maßstab ist die Praxis...
-
Seite 2: Schneller Standardabgleich Für Den Fachmann
Standardabgleich Prolevel FMC 661 Standardabgleich Bedienung Anwahl der vertikalen Matrixposition 4 gelbe Relais-LEDs, 1 rote Störmelde-LED, 1 grüne Bereitschafts-LED LCD-Anzeige Anwahl der horizontalen Matrixposition Anwahl der Position V0H0 Anwahl der nächsten Ziffernstelle Verschieben des Dezimalpunkts Verändern des Zahlenwertes um +1 Verändern des Zahlenwertes um -1... -
Seite 3: Inhaltsverzeichnis
Sonden und Aufnehmer ..Abgleich und Linearisierung in Volumeneinheiten 46 Montage des Prolevel FMC 661 ..Anschluß des Prolevel FMC 661 .. - Seite 4 Inhaltsverzeichnis Prolevel FMC 661 Endress+Hauser...
-
Seite 5: Sicherheitshinweise
Prolevel FMC 661 Sicherheitshinweise Sicherheitshinweise Das Prolevel FMC 661 ist ein Feldgerät, das nur zur kontinuierlichen Füllstandmessung Bestimmungsgemäßer verwendet werden darf. Es ist nach dem Stand der Technik betriebssicher gebaut und Gebrauch berücksichtigt die einschlägigen Vorschriften. Das Gerät muß von qualifiziertem Fach- personal in Betrieb genommen werden. -
Seite 6: Sicherheitsrelevante Hinweise
Sicherheitshinweise Prolevel FMC 661 Sicherheitsrelevante Hinweise Um sicherheitsrelevante oder alternative Vorgänge hervorzuheben, haben wir die fol- genden Sicherheitshinweise festgelegt, wobei jeder Hinweis durch ein entsprechendes Piktogramm gekennzeichnet wird. Hinweis! • Hinweis deutet auf Aktivitäten oder Vorgänge hin, die - wenn sie nicht ordnungsgemäß durchgeführt werden - einen indirekten Einfluß... -
Seite 7: Standardabgleich
Prolevel FMC 661 Kapitel 1: Einleitung Einleitung Der Meßumformer Prolevel FMC 661 ist ein Feldgerät für die Füllstandmessung, das mit hydrostatischen Druckaufnehmern bzw. kapazitiven Sonden betrieben wird. Montage, elektrische Installation, Inbetriebnahme und Wartung des Gerätes darf nur durch aus- gebildetes Fachpersonal erfolgen, das vom Anlagenbetreiber dazu autorisiert wurde. -
Seite 8: Anwendung
Prolevel FMC 661 Kanal 1 oder BA142_01 Das Prolevel FMC 661 wird für die kontinuierliche Füllstandmessung mit einer kapazitiven oder einer hydrostatischen Sonde eingesetzt. Ein zweiter Kanal erlaubt eine Grenzstand- detektion mit kapazitiver- bzw. Vibrationssonde. Nachfolgende Anwendungen werden beschrieben: • Füllstand- bzw. Volumenmessung von Schüttgütern und Flüssigkeiten ... Kapitel 4 •... -
Seite 9: Meßsystem
• Einer kapazitiven Sonde oder einer Vibrationssonde die ggf. für die Grenz- standdetektion bzw. automatische Abgleichskorrektur benutzt wird. Das Prolevel FMC 661 kann als selbständige Einzelmeßstelle standardmäßig mit 0/4…20 mA-Ausgängen eingesetzt werden. Zwei Sätze von je zwei Relais mit frei einstellbaren Schaltpunkten können zur Steuerung verwendet werden, z. -
Seite 10: Meßprinzip
Kapitel 1: Einleitung Prolevel FMC 661 Meßprinzip Das Prolevel FMC 661 mißt den Füllstand auf der Basis des kapazitiven bzw. hydrosta- tischen Meßprinzips. In beiden Fällen wird der Meßwert im Elektronikeinsatz umgewan- delt und als Frequenzsignal zum Prolevel übertragen. Kapazitive Messung Sonde und Behälter bilden die zwei Platten... -
Seite 11: Funktionsbeschreibung
Min./Max. Sicherheitsschaltung Schaltverzögerung BA142D08 Abb. 1.7 ist ein Blockschaltbild des Prolevel FMC 661. Die von der Sonde gemessene Kapazität, bzw. der vom Sensor gemessene Druck, wird von einem Elektronikeinsatz in ein Frequenzsignal (PFM) umgesetzt. Das Prolevel dient über eine Zweidrahtleitung als Stromversorgung und empfängt gleichzeitig das dem Grundstrom überlagerte füll-... -
Seite 12: Technische Daten
Kapitel 1: Einleitung Prolevel FMC 661 Technische Daten Allgemeine Angaben Hersteller Endress+Hauser GmbH+Co. Gerätefunktion Meßumformer zur Füllstandmessung mit kapazitiver oder hydrostatischer Sonde sowie Grenzstanddetektion mit kapazitiver Sonde und Vibrationssonde Eingangssignal füllstandproportionales PFM-Signal Schnittstelle 0/4 bis 20 mA, Rackbus RS 485 (optional) Referenzbedingungen gemäß... - Seite 13 Prolevel FMC 661 Kapitel 1: Einleitung Ausgangskenngrößen Anzeige und Bedienelemente (Forts.) Anzeige (LCD) 4 1/2-stellige Meßwertanzeige, optional beleuchtet; Segmentanzeige des Stroms in 10 %-Schritten, Anzeigeelemente für Störung, Signalüber bzw. -unterlauf, Kommunikation Leuchtdioden 1 gelbe LED für jedes Grenzwertrelais (leuchtet = Relais angezogen) 1 rote Leuchtdiode für das Störmelderelais...
-
Seite 14: Installation
Systemkomponenten entsprechendes Fachpersonal zur Verfügung steht. Dies gilt be- sonders für den Anschluß von Sensoren im explosionsgefährdeten Bereich. Bitte folgen- des beachten: Warnung! • Der Meßumformer Prolevel FMC 661 muß außerhalb von explosionsgefährdeten Bereichen installiert werden. • Bei der Installation eines Sensors in explosionsgefährdeten Bereichen müssen die Warnung! Hinweise des Zertifikats und die nationalen Vorschriften unbedingt beachtet werden. -
Seite 15: Sonden Und Aufnehmer
Kapitel 2: Installation Sonden und Aufnehmer Tabelle 2.1 listet Sonden auf, die hauptsächlich mit dem Prolevel FMC 661 benutzt werden können. Zusätzlich zu den Aufgelisteten kann jede Sonde benutzt werden, die mit dem Elektronikeinsatz EC 17 Z, EC 37 Z oder EC 47 C angeschlossen werden kann. Hinweise zur Sondenmontage sind den entsprechenden Technischen Informationen (TI) zu entnehmen. -
Seite 16: Montage Des Prolevel Fmc 661
Übersteigt die Umgebungstemperatur +60 °C, entweder eine Wetterschutzhaube be- nutzen oder eine Kühlungsmöglichkeit vorsehen. Bei Umgebungstemperatur kleiner als -20 °C Gerät isolieren. Montage Der Prolevel FMC 661, mit Schutzgehäuse IP 66, ist zur Wand- oder Mastmontage in Feld und Warte ausgelegt. Abb. 2.3 gibt alle Hinweise zur Wandmontage. -
Seite 17: Anschluß Des Prolevel Fmc 661
Klemmenleiste Anschlußraum. Alle Klemmen sind deutlich gekennzeichnet. Abb. 2.5 zeigt das An- schlußschema des Prolevel FMC 661 (Klemme 3: nur interner Schutzleiteranschluß): • Hellblauen Kunststoffdeckel öffnen • Vorgeprägte Kabeleinführung ausbrechen - Unterseite: 5 x PG 16, 4 x PG 13,5; Rückseite 4 x PG 16. -
Seite 18: Anschluß Des Sensors
Für den Anschluß Sonde-Meßumformer verwenden Sie ein zweiadriges Installationskabel mit max. 25 Ω pro Ader. Dieses Kabel erfüllt die Anforderungen der angegebenen EMV-Normen. Das Prolevel FMC 661 kann mit verschiedenen Sonden und Sensoren betrieben werden; Füllstandsonden und -sensoren, Kanal 1 jede mit einem anderen Elektronikeinsatz. - Seite 19 Prolevel FMC 661 Kapitel 2: Installation Der Einsatz FEB 17/FEB 17 P wird mit FEB 17 und FEB 17 P Deltapilot S - Sonden zur Füllstandmessung 81 82 Kanal 1 in drucklosen Behältern im Kanal 1 verwen- det. Die Sondenkonstanten sind in Tabelle 2.2 aufgelistet.
-
Seite 20: Kommunikationsschnittstelle Rackbus Rs 485 (Option)
• Die Busschirmung muß geerdet und durchgehend verdrahtet werden — siehe Hinweis! BA 134F für Erdungshinweise. Busadresse und Abb. 2.10 zeigt die Einstellelemente für die -terminierung Fernbedienung des Prolevel FMC 661. Je- 1 2 4 8 16 32 (=10) Adressenschalter der Meßumformer erhält eine individuelle Busadresse: •... -
Seite 21: Bedienung
Prolevel FMC 661 Kapitel 3: Bedienung Bedienung Dieses Kapitel behandelt die Bedienung des Prolevel FMC 661. Es ist wie folgt unterteilt: • Bedienmatrix • Tastatur und Anzeige • Handbediengerät Commulog VU 260 Z • Rackbus RS 485 Bedienmatrix Alle Geräteparameter werden über eine Bedienmatrix eingestellt. Abb. 3.1 und 3.2 zeigen die Bedienung: •... -
Seite 22: Tastatur Und Anzeige
• leuchtet bei störungsfreiem Betrieb (Relais bleibt angezogen) BA142_24 Abb. 3.1 zeigt die LCD-Anzeige und die Matrix des Prolevel FMC 661, Abb 3.3 die Frontplatte. Tabelle 3.1 beschreibt die Tastenfunktionen. • Nach Verriegelung der Matrix (Kapitel 4.6) können keine Veränderungen mehr vorge- nommen werden. -
Seite 23: Handbediengerät Commulog Vu 260 Z
• Die Spannungsversorgung- und Relaisklemmen in dem Anschlußraum sind mit Spannung behaftet! Warnung! Das Prolevel FMC 661 kann mit dem Handbediengerät Commulog VU 260 Z parametriert werden, siehe Abb. 3.2 und 3.4. Bedienungsanleitung BA 028 F beschreibt die Handhabung des Commulogs. Tabelle 3.2 beschreibt die Tastenfunktionen. -
Seite 24: Kommunikationsschnittstelle Rackbus Rs 485 (Option)
Gateway erfolgt. Die Bedienung entspricht der Version mit Tastatur. Weitere Details können der dort mitgelieferten Betriebsanleitung BA 134F (Rackbus RS 485) entnommen werden. Hinweis! • Das Prolevel FMC 661 erscheint mit der Kennung "FMC 671 Z" in allen Programmen! Hinweis! Endress+Hauser... -
Seite 25: Füllstandmessung
Prolevel FMC 661 Kapitel 4: Füllstandmessung Füllstandmessung In diesem Kapitel werden die Prolevel-Funktionen für die Füllstandmessung (Betriebsart 1 in V8H0, Werkseinstellung) behandelt; die Hauptabschnitte beschreiben: • Inbetriebnahme • Füllstandabgleich für stehende zylindrische Tanks für liegende zylindrische Tanks für Tanks mit konischem Auslauf Trockenabgleich für hydrostatische Sensoren... -
Seite 26: Füllstandabgleich
Kapitel 4: Füllstandmessung Prolevel FMC 661 Füllstandabgleich Dieser Abschnitt beschreibt in drei Beispielen den Füllstandabgleich: Dazu muß der Behälter befüllt werden. Zwei Parameter werden abgeglichen: • »Leer«-Füllstand → Abgleich in V0H1 • »Voll«-Füllstand → Abgleich in V0H2. Das vierte Beispiel beschreibt den Trockenabgleich für hydrostatische Druckaufnehmer. - Seite 27 Prolevel FMC 661 Kapitel 4: Füllstandmessung 2) Abgleich für liegende Matrix Eingabe Bemerkungen Zylinder V0H1 Tank leer, aktueller V0H1 Füllstand in %, m, ft 100 % für Eingaben in % »E« Eingabe bestätigen V0H2 Tank voll, aktueller Füllstand in %, m, ft Aufnehmer Füllstand %: E % und F % auf...
- Seite 28 Kapitel 4: Füllstandmessung Prolevel FMC 661 3) Abgleich für Tanks mit V0H1 konischem Auslauf Matrix Eingabe Bemerkungen V0H1 Tank leer, aktueller Füllstand in %, m, ft »E« Eingabe bestätigen V0H2 Tank voll, aktueller Füllstand in %, m, ft »E« Eingabe bestätigen...
- Seite 29 Prolevel FMC 661 Kapitel 4: Füllstandmessung Nach dem Füllstandabgleich (Seite 26) b) Linearisierung, V2H0...V2H5 folgt die halbautomatische Linearisierung: halbautomatisch • Bekanntes Volumen V oder Gewicht G Volumenmessung in V2H3 eingeben • Füllstand wird in V2H4 angezeigt »Voll«-Füll- stand F Matrix Eingabe Bemerkungen...
- Seite 30 Kapitel 4: Füllstandmessung Prolevel FMC 661 4) » Trockenabgleich « Für einen Trockenabgleich mit hydrostatischen Druckaufnehmern benötigen Sie folgen- de Daten: • den »Leer«-Füllstand, bei dem die Messung anfangen soll ρgh • die maximale Füllhöhe und • die Dichte der Flüssigkeit •...
- Seite 31 Prolevel FMC 661 Kapitel 4: Füllstandmessung Der Aufnehmerdruck (in mbar) für den Füllstand »Leer« und die Meßspanne (»Voll« - Beispiel: Anzeige in hl ≠ 0 »Leer«) muß berechnet werden: Anzeige p Leer = 10 x ρ (kg/dm ) x ∆h (m)
-
Seite 32: Analogausgänge
Kapitel 4: Füllstandmessung Prolevel FMC 661 Analogausgänge Dieser Abschnitt beschreibt die Einstellung der Analogausgänge. Folgende Parameter können eingegeben bzw. umgestellt werden: • Analogsignalbereich • Integrationszeit • Wert für 0/4 mA und 20 mA • Ausgang bei Störung Analogsignalbereich Zwei Einstellungen sind möglich: Analogsignalbereich •... - Seite 33 Prolevel FMC 661 Kapitel 4: Füllstandmessung Die Werte für 0/4 mA (V0H5) und 20 mA Werte für 0/4 mA und (V0H6) bestimmen die Füllstände, bei denen 20 mA der Analogsignalbereich beginnt und endet. 100% V0H6 Werkseinstellungen sind 0 % und 100 %.
-
Seite 34: Relais
BA142_40 Betriebsart Das Prolevel FMC 661 besitzt fünf Relais mit potentialfreien Umschaltkontakten. Relais 1a, 1b, 2a und 2b sind Grenzwertrelais, Relais 3 ist ein Störmelderelais, das bei einer Störung abfällt. Relais 1a und 1b werden zusammen eingestellt, ebenso Relais 2a und 2b. - Seite 35 Prolevel FMC 661 Kapitel 4: Füllstandmessung Beispiel: Matrix Eingabe Bemerkungen Min.-Sicherheitsschaltung, Relais 1a, 1b: V1H0 z. B. 10 Schaltpunkt Schaltpunkt 10 %, »E« Eingabe bestätigen Hysterese 40 % Relais fällt bei Störung ab V1H1 Min.-Sicherheits- Relais schaltung zieht an »E«...
-
Seite 36: Meßwertanzeige
Kapitel 4: Füllstandmessung Prolevel FMC 661 Meßwertanzeige Der Hauptmeßwert wird in V0H0 angezeigt. Zusätzlich enthalten einige Matrixfelder Systeminformationen, z. B. zur Fehleranalyse. Tabelle 4.3 faßt diese angezeigten Werte zusammen. Tabelle 4.3: Kanal 1 Meßwert Anmerkung Matrixpositionen der Meßwertanzeige V0H0 Füllhöhe oder Volumen... -
Seite 37: Füllstandmessung Mit Grenzschalter
Prolevel FMC 661 Kapitel 5: Füllstandmessung mit Grenzschalter Füllstandmessung mit Grenzschalter Dieses Kapitel beschreibt die Bedienung des Prolevel FMC 661 für Anwendungen, die einen externen Grenzschalter benötigen: • Kontinuierliche Füllstandmessung mit automatischer Abgleichkorrektur • Kontinuierliche Füllstandmessung (Kanal 1) mit unabhängiger Grenzstand- detektion (Kanal 2) •... -
Seite 38: Füllstandmessung Mit Automatischer Abgleichkorrektur
Kapitel 5: Füllstandmessung mit Grenzschalter Prolevel FMC 661 Füllstandmessung mit automatischer Abgleichkorrektur Abb. 5.2: kapazitive Sonde Füllstandmessung mit Abgleichkorrektur: Kanal 1 Endress+Hauser für Dielektrizitätskonstante bei PROLEVEL 123.4 Endress+Hauser FMC 671 kapazitiven Sonden, PROLEVEL 123.4 FMC 671 für Dichte bei hydrostatischem... - Seite 39 Prolevel FMC 661 Kapitel 5: Füllstandmessung mit Grenzschalter Der Standardabgleich kann für alle Sonden und Sensoren benutzt werden: Standardabgleich • Die Schaltverzögerung (0…30 s) bestimmt die Verzögerung zwischen Bedek- ken (bzw. Freiwerden) und Schalten des Liquiphants. • Die Einbauhöhe des Grenzschalters ist die Distanz oberhalb des 0 %-Füll- stands, in den gleichen Einheiten (%, m, ft, hl, gal, Tonnen etc.) wie beim...
- Seite 40 Kapitel 5: Füllstandmessung mit Grenzschalter Prolevel FMC 661 Abgleich mit Wird der folgende Abgleich bei der hydrostatischen Füllstandmessung mit Wasser teilbefülltem Behälter (Dichte = 1 g/cm ) durchgeführt, so entspricht der in V8H7 angezeigte Korrekturfaktor jeweils der Dichte des Füllguts.
-
Seite 41: Externer Grenzschalter
Prolevel FMC 661 Kapitel 5: Füllstandmessung mit Grenzschalter Externer Grenzschalter Abb. 5.5: kapazitive Sonde Füllstandmessung und Grenz- Kanal 1 standdetektion auf separaten Endress+Hauser Kanälen PROLEVEL 123.4 FMC 661 Liquiphant Kanal 2 Max. Sicherheits- schaltung hydrostatischer Druckaufnehmer BA142_47 Betriebsart 0 (V8H0 = 0) ermöglicht gleichzeitig eine kontinuierliche Füllstandmessung Füllstandmessung mit... -
Seite 42: Diagnose Und Störungsbeseitigung
BA142_48 Störungserkennung Störungen Erkennt das Prolevel FMC 661 eine Störung, bei der die weitere Messung nicht möglich ist: • leuchtet dauernd die rote Störmelde-LED, das Störmelderelais fällt ab und die Messung wird abgebrochen • nehmen die Grenzwertrelais den im Feld V1H3/V1H8 gewählten Zustand an •... - Seite 43 Code Type Ursache und Beseitigung Fehlermeldungen Prolevel FMC 661 E 101-106 Störung Elektronischer Gerätefehler, - Beseitigung durch Endress+Hauser Service E 107 Störung Batteriefehler - Sofort Eingabeparameter sichern! - Danach umgehender Batteriewechsel durch unterwiesenes Personal E 201-202 Störung Fehler in der Sonde in Kanal 1 (f < 35 Hz; f > 3000 Hz) - Sonde und zugehörigen Elektronikeinsatz überprüfen...
-
Seite 44: Fehleranalyse
Kapitel 6: Diagnose und Störungsbeseitigung Prolevel FMC 661 Fehleranalyse Fehleranalyse-Tabelle Tabelle 6.2, die Fehleranalyse, listet die häufigsten Fehler auf. Tabelle 6.2: Sensor/ Störung Ursache und Beseitigung Tabelle zur Fehlerdiagnose bei Kanal Störungen ohne Fehleranzeige • Abgleich nicht korrekt? Meßwert vor Kapazitiv Meßwert falsch... -
Seite 45: Simulation
Prolevel FMC 661 Kapitel 6: Diagnose und Störungsbeseitigung Simulation Mit der Simulation können das Prolevel sowie externe Nachfolgegeräte geprüft werden: • Geben Sie 6 in V8H0 ein, um die Simulation der Füllstandmessung zu aktivieren • Geben Sie 7 in V8H0 ein, um die Simulation des Grenzschalters zu aktivieren •... -
Seite 46: Austausch Der Meßumformer Bzw. Sensoren
Prolevel FMC 661 Austausch der Meßumformer bzw. Sensoren Meßumformer Prolevel Soll das Prolevel FMC 661 ausgetauscht werden, ist kein neuer Abgleich nötig. Sie FMC 661 müssen lediglich Ihre notierten Parameter des alten Meßumformers in den neuen Meßumformer eintippen. Bei Geräten mit Schnittstelle Rackbus RS 485 können die Parameter von einem Personal-Computer umgeladen werden. -
Seite 47: Reparatur
Überprüfen Sie die Sonden bei jeder Inspektion der Behälter. Eventuell die Sonden von Ansatzbildung befreien. Bei der Reinigung die Sonden immer mit Sorgfalt behandeln. Falls Sie eine Sonde oder ein Prolevel FMC 661 zur Reparatur an Endress+Hauser einschicken müssen, legen Sie bitte einen Zettel bei mit folgenden Informationen: •... -
Seite 48: Anhang
Kapitel 7: Anhang Prolevel FMC 661 Anhang Abgleich und Linearisierung in Volumeneinheiten Benutzen Sie folgende Vorgänge falls Sie in Volumeneinheiten abgleichen und gleich- zeitig eine Linearisierung möchten. Abgleich für liegende Die Reihenfolge für die Eingabe der Parame- Zylinder ter muß unbedingt eingehalten werden. Zwei Parameter müssen eingegeben werden:... - Seite 49 Prolevel FMC 661 Kapitel 7: Anhang Sie brauchen eine monoton steigende Li- Abgleich für Tanks mit konischem Auslauf nearisierungstabelle, max. 30 Wertepaare V2H0...V2H5 H/V oder H/G • Füllstand H in %, m oder ft • Volumen V oder Gewicht G in technischen Einheiten.
- Seite 50 Kapitel 7: Anhang Prolevel FMC 661 Endress+Hauser...
-
Seite 51: Stichwortverzeichnis
Stichwortverzeichnis Prolevel FMC 661 Stichwortverzeichnis Abgleich Linearisierung 46 - 47 »trocken« für hydrostatische Sensoren halbautomatische Füllstandmessung mit auto. Abgleichkorrektur 37, 38 liegende Zylinder liegende Zylinder 25, 46 Löschen eines Wertepaares stehende Zylinder Tanks mit konischem Auslauf Allgemeine Angaben Analogausgang 4 mA- und 20 mA-Werte Max.
