2 Verwendung

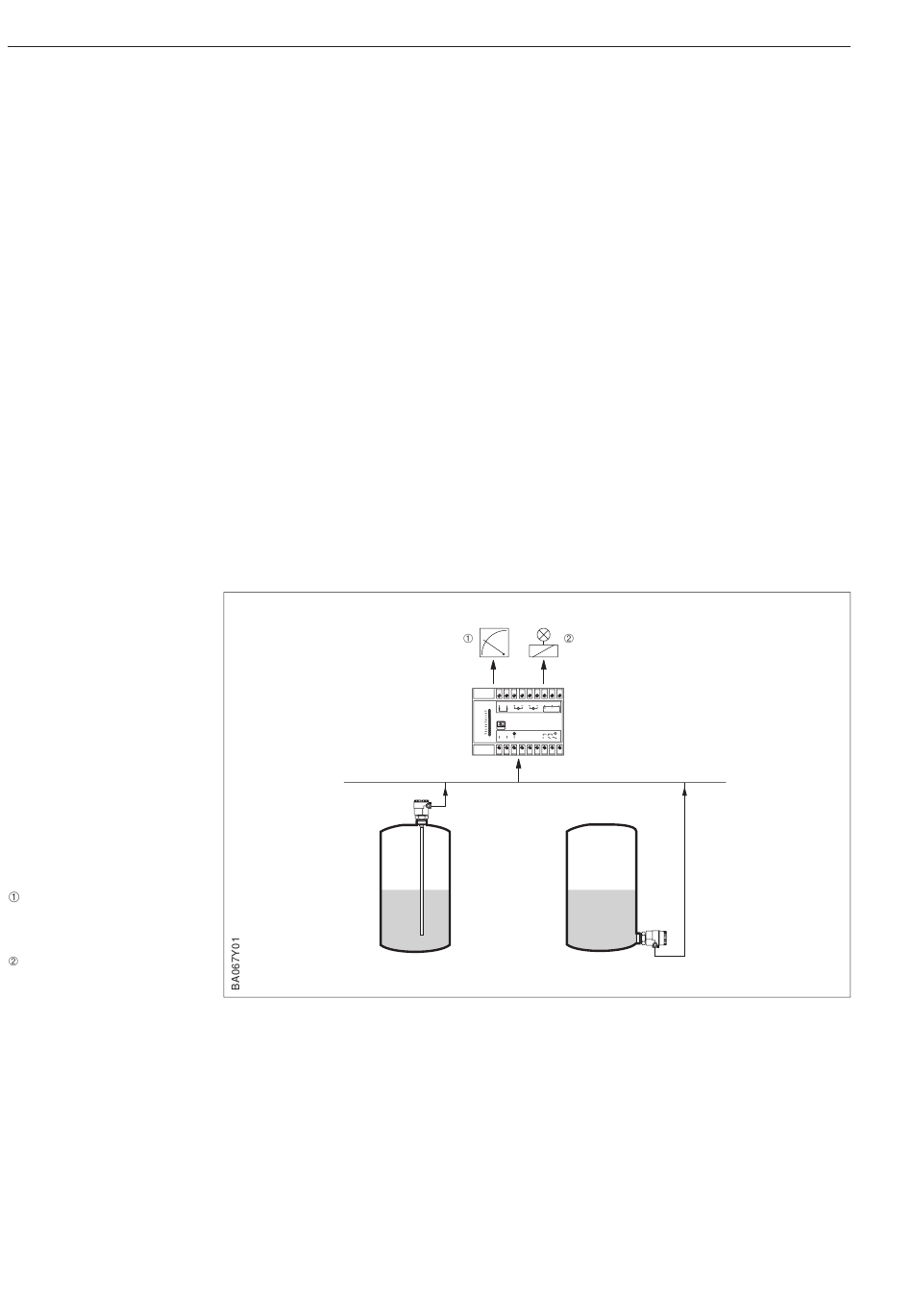

Abb. 1
Meßeinrichtung
Füllstandproportionale
analoge Ausgangssignale
Strom und Spannung
Schaltausgang für
Grenzsignale oder
Zweipunktregelung
6
2 Verwendung
Das Silometer FMC 423 dient zur kontinuierlichen Füllstandmessung und zur Grenz-
standdetektion in Flüssigkeitstanks.
Das umfassende Programm an kapazitiven und hydrostatischen Sonden
(Druckaufnehmern) ermöglicht die Messung:
• in aggressiven Medien
• bei hohen Drücken oder Vakuum
• bei hohen und tiefen Temperaturen
• in hoch- und niedrigviskosen Flüssigkeiten
• in Füllgütern, die zur Ansatzbildung neigen
usw.
2.1 Meßeinrichtung
Eine komplette Meßeinrichtung besteht aus:
• Meßgerät Silometer FMC 423
• Meßaufnehmer
– kapazitive Sonde mit Elektronikeinsatz (Meßumformer) EC 11 Z oder EC 72 Z
oder
– hydrostatische Sonde (Druckaufnehmer) Deltapilot S mit Meßumformer
FEB 11 oder FEB 11 P
0/4...20 mA
0...10 V
Silometer
FMC 423
kapazitive Sonde
mit EC 11 Z oder EC 72 Z
Füllhöhe/Grenzstand
15
14
13
12
11
10
9
8
7
20 V
0...4 mA
MIN
MAX
100
SONDE
0/4...20 mA
0...10 V
% 50
ENDRESS+HAUSER
Silometer FMC 423
∼
250 V/6 A
0
L1
N
1
2
3
4
5
6
oder
hydrostatische Sonde
Deltapilot S mit FEB 11 oder FEB 11 P
Silometer FMC 423
