5 Abgleich
Abgleichen bei 100%
gefülltem Behälter
Abgleichen bei
teilbefülltem Behälter

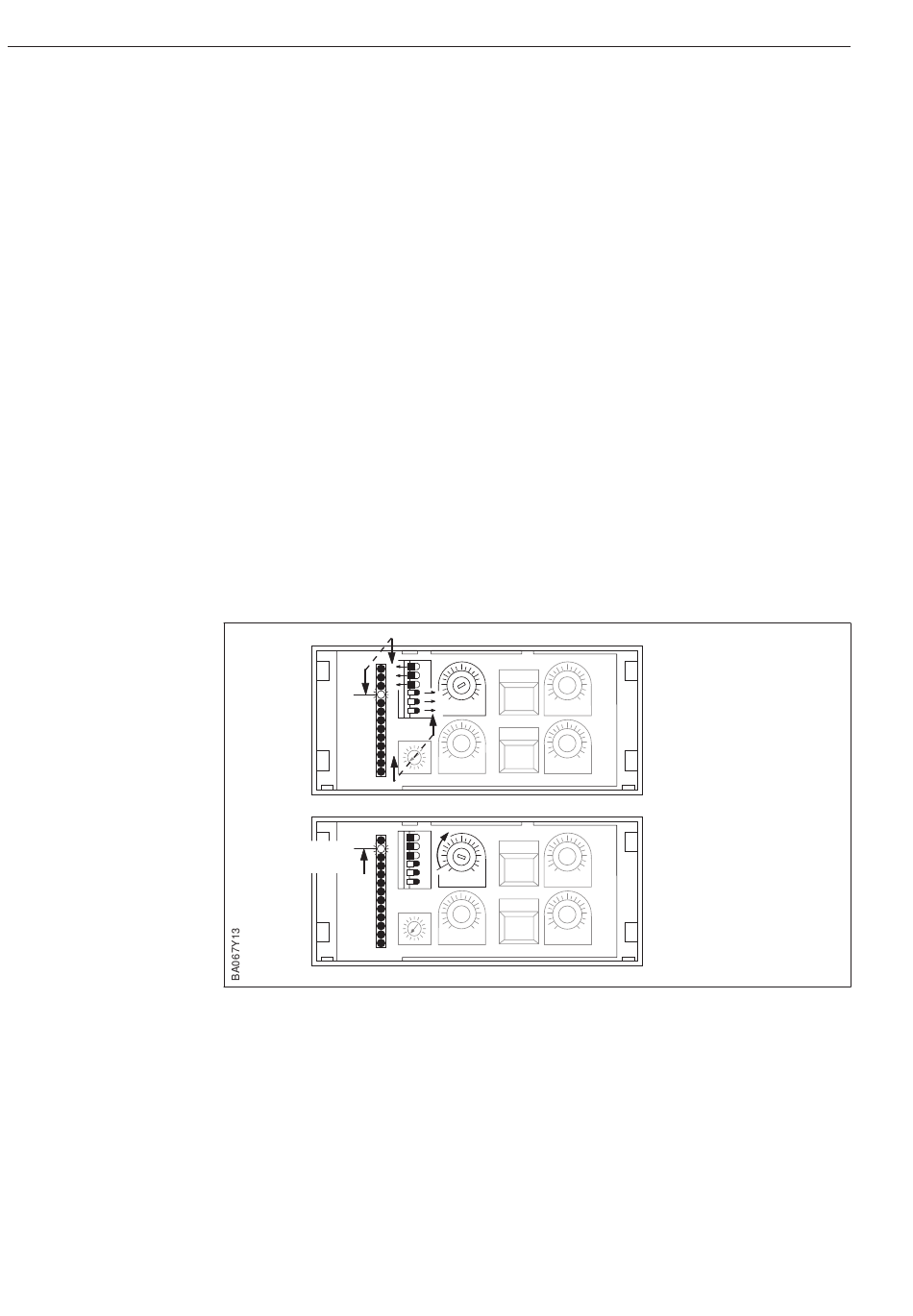

Abb. 13
Abgleich bei vollem Behälter
(Meßspanne einstellen)
16
5.3 Abgleich bei vollem Behälter
Wenn der Behälter exakt 100% gefüllt ist, können Sie den Abgleich sehr einfach
mit Hilfe der Leuchtdiode bei 100% (zweite von oben in der Leuchtdiodenreihe) durch-
führen.
• Verstellen Sie die Schalter am oberen Schalterblock für Vollabgleich und den Einstel-
ler für Vollabgleich (fein), bis die Leuchtdiode bei 100% blinkt.
Wenn Sie die Schalter von oben beginnend nacheinander nach links schalten,
fällt die Anzeige.
Wenn Sie die Schalter von unten beginnend nacheinander nach rechts schalten,
steigt die Anzeige.
Die Zwischenwerte stellen Sie mit dem Einsteller für Vollabgleich (fein) ein.
Wenn Sie den Behälter nicht ganz füllen können, müssen Sie ein genaues Anzeigein-
strument (0...10 V, R
> 5 kΩ) an den Lötstiften hinter der Frontplatte anschließen.
i
0...10 V entsprechen 0...100% Füllstand.
• Bringen Sie mit Hilfe der Schalter am oberen Schalterblock für Vollabgleich und
des Einstellers für Vollabgleich (fein) die Anzeige auf den Wert, der dem Füllstand
entspricht (z.B. auf 8,5 V bei Füllstand 85%).
Wenn Sie die Schalter von oben beginnend nacheinander nach links schalten,
fällt die Anzeige.
Wenn Sie die Schalter von unten beginnend nacheinander nach rechts schalten,
steigt die Anzeige.
Die Zwischenwerte stellen Sie mit dem Einsteller für Vollabgleich (fein) ein.
a
b
blinkt bei 100%
Füllstand
F
F
Silometer FMC 423
Endress+Hauser
