TI 077F/00/de
Die Silometer in der
kompakten Minipac-
Bauform zur Snap-on-
Montage
Füllstandmessung
silometer FMC 420, FMC 423
Zum Anschluß an kapazitive Sonden und
hydrostatische Sonden Deltapilot S

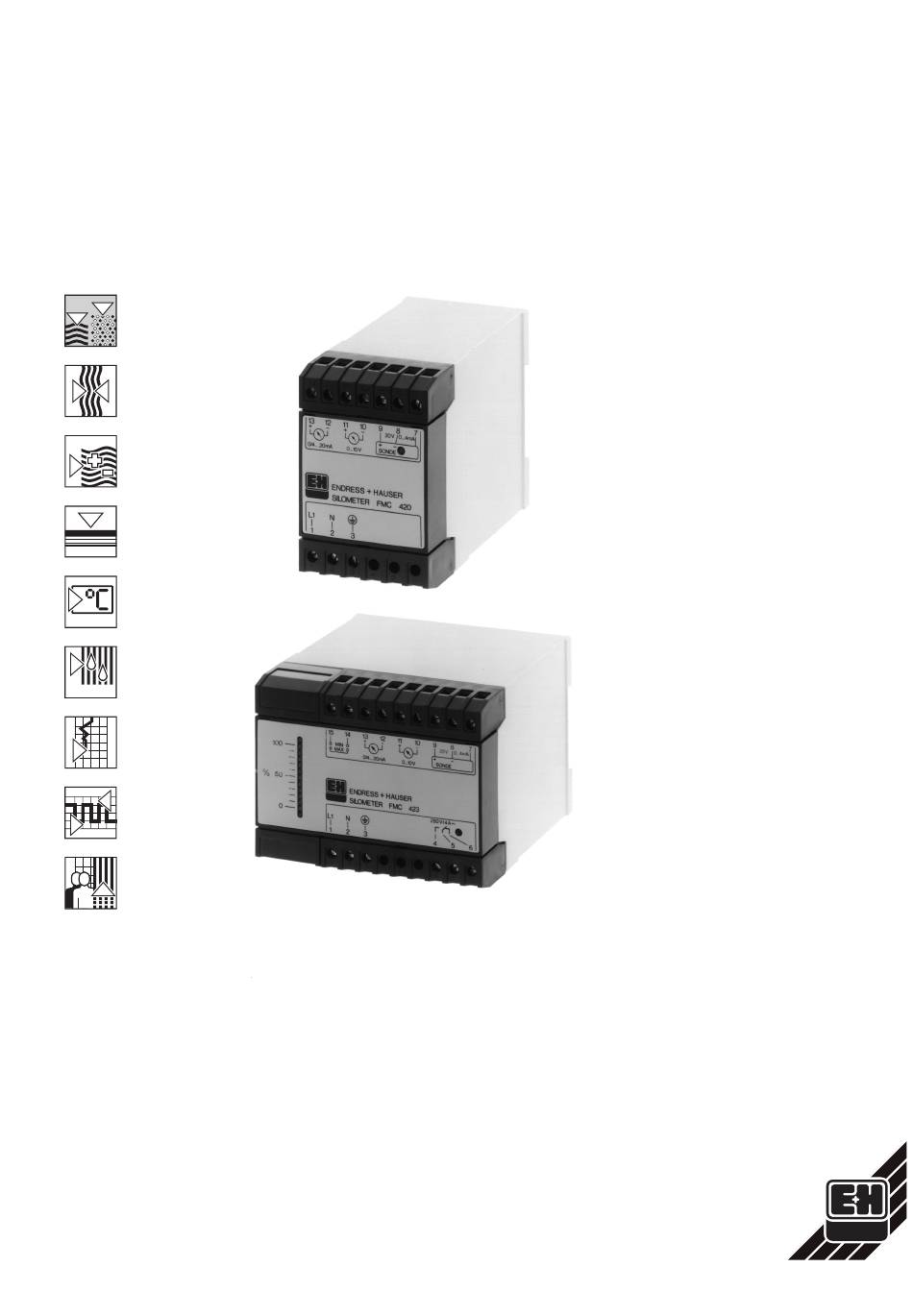

oben: Das einfache,
unten: Silometer FMC
preiswerte Füllstand-
423 mit zusätzlichem
meßgerät Silometer
Schaltausgang, Schalt-
FMC 420.
zustandsanzeige und
Eine Leuchtdiode signa-
Leuchtdiodenreihe zur
lisiert die Betriebsbereit-
Füllstandsanzeige auf
schaft
der Frontplatte
Endress
Unser Maßstab ist die Praxis
Die Haupteinsatzgebiete
Das Silometer dient zur kontinuierlichen
Füllstandmessung in Tanks mit Flüssig-
keiten.
Mit dem Silometer FMC 423 ist zusätz-
lich eine Grenzstandsignalisierung oder
eine Zweipunktregelung mit einstellba-
rer Schaltdifferenz möglich.
Das umfassende Programm an kapaziti-
ven und hydrostatischen Sonden (Druck-
aufnehmern) ermöglicht die Messung:
• in aggressiven Medien
• bei hohen Drücken oder Vakuum
• bei hohen und tiefen Temperaturen
• in hoch- und niedrigviskosen Flüssig-
keiten
• in Füllgütern, die zur Ansatzbildung
neigen, usw.
+
