Objectiefaansluitingen
Voor objectieven met vaste en handmatige diafragmaregeling (alleen voor gebruik binnenshuis) zijn
geen contactpunten voor het aansluiten van bedrading nodig.
6.0007 Dutch
Objectief met automatisch diafragma

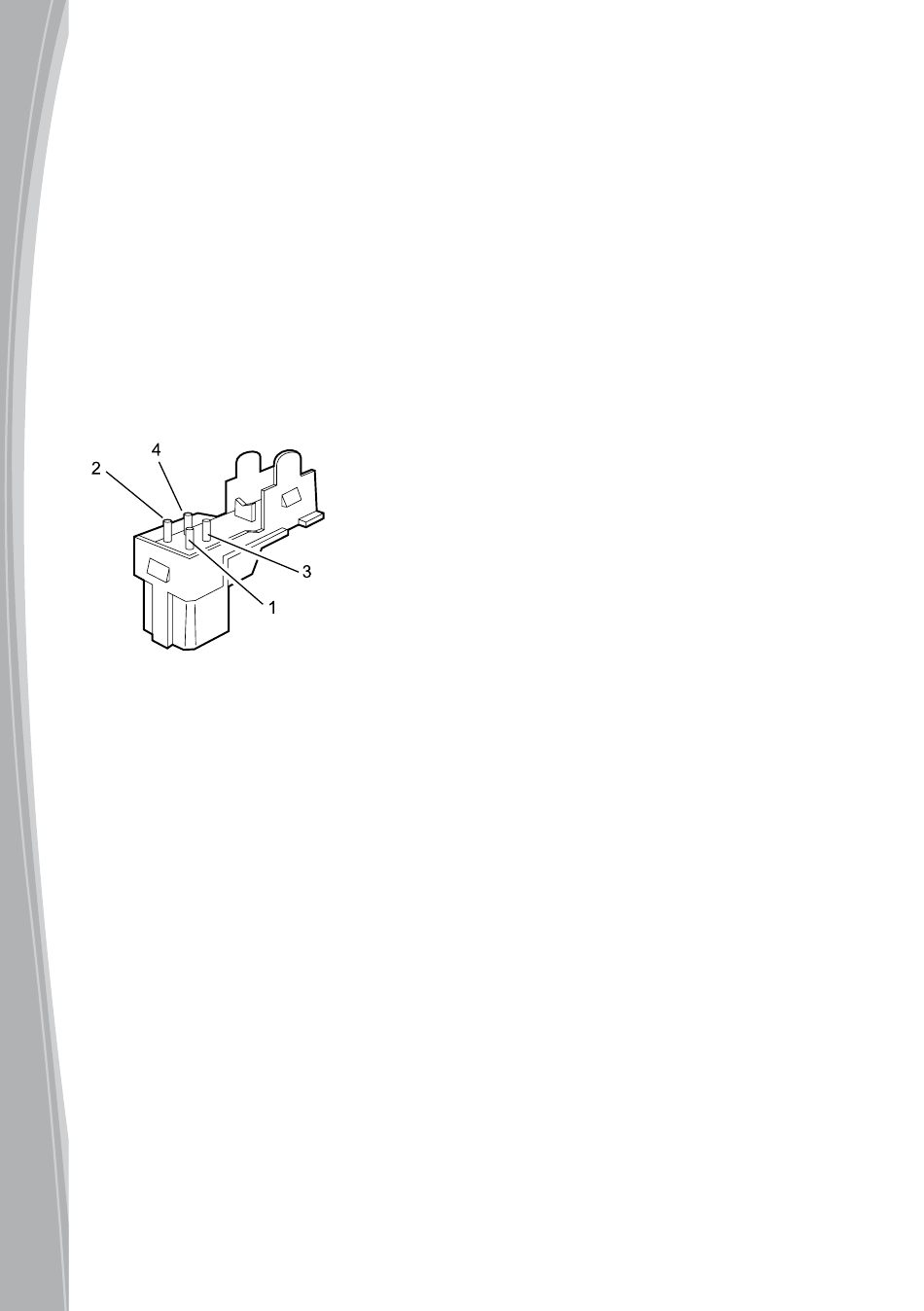

Sluit de lens met automatisch diafragma aan op de vierpolige connector aan de zijkant van de
camera. Als het objectief niet is voorzien van een DD-stekker, sluit het objectief dan op een
passende stekker aan. De poolverbindingen voor de connector van de diafragmaregeling zijn als
volgt:
POOL OBJECTIEF MET DIRECT
AANGEDREVEN AUTOMATISCH
DIAFRAGMA
1 Stuurspoel positief (+)
2 Stuurspoel negatief (-)
3 Aandrijfspoel negatief (-)
4 Aandrijfspoel positief (+)
Dutch 6.0008

OBJECTIEF MET VIDEOGESTUURD
AUTOMATISCH DIAFRAGMA
Niet in gebruik
Objectiefaansturing positief
Aarde
Video-aandrijfsignaal
