Objectieven
Objectieven installeren
Backfocusinstelling
De backfocusinstelling bevindt zich aan de voorzijde van de camera en is toegankelijk vanaf de
bovenzijde en de onderzijde van de behuizing.
Backfocus instellen
1.
2.
3.
4.
Let op:
7.0004 Dutch
b
1.
a.
b.
Dutch 7.0005
10
Draai de twee borgschroeven van het backfocusmechanisme los (bovenkant en
bodem van de camera).
Draai de backfocusring naar links totdat de CCD-sensorunit zo ver mogelijk van de
achterzijde van het objectief verwijderd is.
Draai de backfocusring naar rechts totdat het beeld volledig is scherpgesteld.
Zet de borgschroeven vast zodra de backfocusinstelling naar tevredenheid is. Zorg
ervoor dat u de instelring voor backfocus niet te ver aandraait of forceert.
draai de backfocusring altijd zó dat de CCD-sensorunit zich bij het
scherpstellen in richting van de achterzijde van het objectief (d.w.z. naar
rechts) beweegt. Als het punt van optimale scherpte is gepasseerd, herhaal de
backfocusprocedure dan vanaf stap 2.
a
1

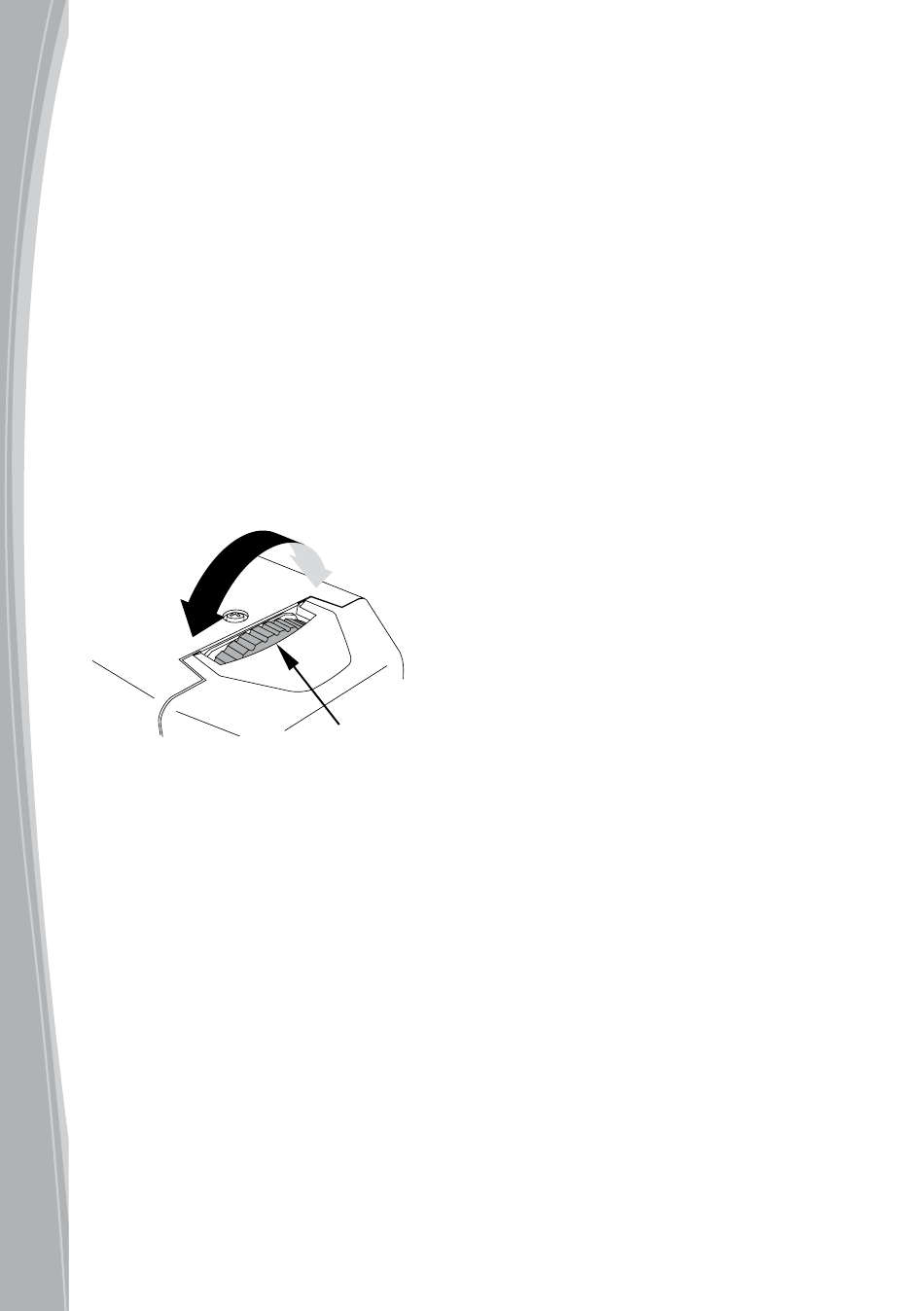

Instelring backfocus
Rechtsdraaiend
Linksdraaiend
