Functies
Linelock-fase-instelling
Met de dipschakelaar SYNC kiest u tussen LL- of INT-synchronisatie. Met de instelling LL (line-lock)
kunt u het synchronisatiemoment in de netstroomperiode verschuiven. Met de knoppen voor het
instellen van de linelockfase kunt u het triggermoment hiervan met plm. 180° (over 360° instelbaar)
vooruitschuiven of vertragen. Het nuldoorgangspunt is de standaard-fabrieksinstelling. Door de
beide drukknoppen in te drukken en vast te houden zet u het triggermoment naar de standaard-
fabrieksinstelling terug.
10.0001 Dutch
Objectiefsterkte
Wanneer u een objectief met rechtstreeks aangedreven (Direct Drive) of automatisch (Auto Iris)
diafragma gebruikt, kunt u met de potentiometer voor DC-objectiefsterkte het helderheidsniveau van
het beeld instellen.
Als u de potentiometer naar H verplaatst (naar rechts) wordt het videobeeld lichter en donkerder bij
verplaatsing naar L (naar links).
Dutch 10.0002
Dag/nacht-trigger

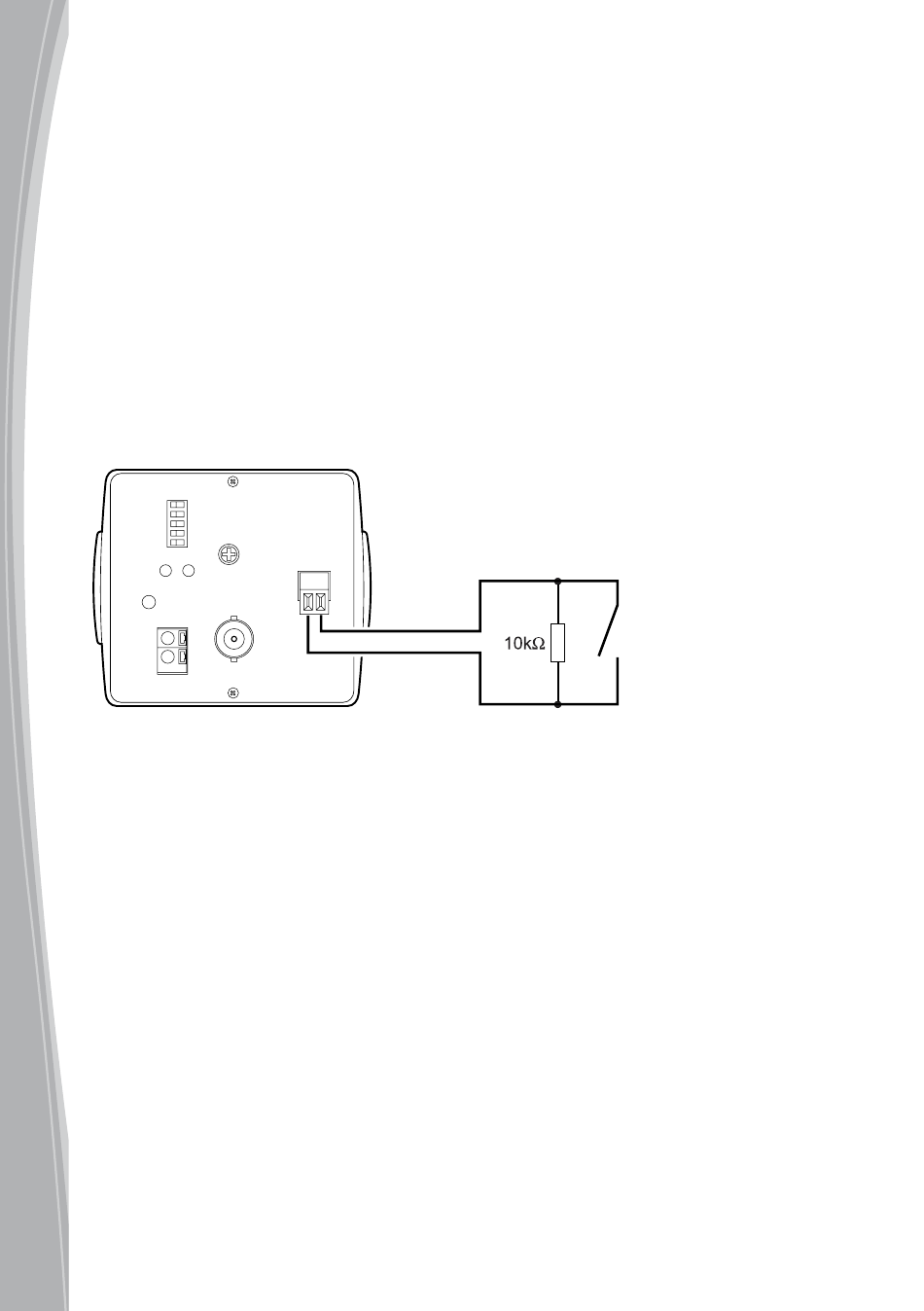

De cameras DM/ICE-DN3U/... kunnen met behulp van een extern schakelapparaat voor dag-
of nachtregistratie worden omgeschakeld. De afstandsschakelaar moet worden aangesloten
op de connector aan de achterzijde van de camera en parallel met een weerstand van 10kΩ
zoals hieronder aangegeven. De camera gebruikt de weerstand van 10kΩ om de automatische
omschakeling naar dag- of nachtstand te deactiveren. De kabel mag niet langer zijn dan 300m. De
kabel mag niet meer dan 300Ω bijdragen aan de totale weerstand van het circuit.
Schakelaar gesloten
Schakelaar open
Een schakelaar of 10 kΩ - weerstand aangebracht
Dutch 10.00031
FRENCH 0.00001
1
De weerstand van het circuit is < 300 Ω en de
camera schakelt over naar nacht/monomodus
De weerstand van het circuit is 10 kΩ ± 15
% en de camera schakelt over naar dag/
kleurenmodus
De weerstand van het circuit is > 15 kΩ en
de camera is in de automatische dag/
nachtschakelmodus
