Ligações de objectivas
As objectivas de diafragma fixo e manual (apenas para uso no interior) não necessitam de ligações
de fios.
6.0007 PORTUGUESE
Objectiva de diafragma automático

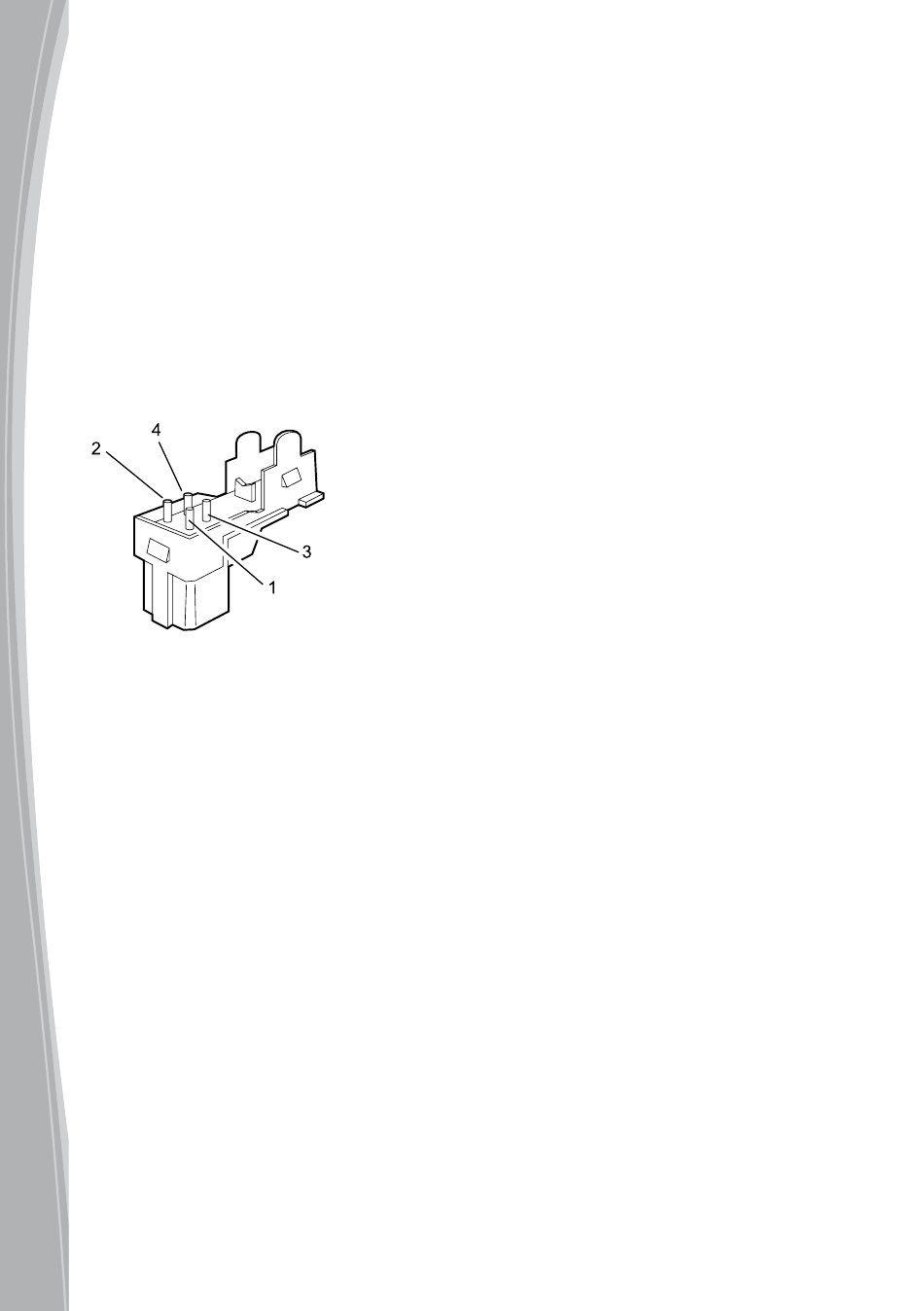

Ligue a objectiva de diafragma automático ao conector de quatro pinos situado no lado da câmara.
Se a objectiva não possuir uma ficha DD, ligue utilizando fios a uma ficha adequada. As ligações
dos pinos para o conector de accionamento do diafragma são as seguintes:
PINO
1
2
3
4
PORTUGUESE 6.0008

OBJECTIVA DE DIAFRAGMA
AUTOMÁTICO POR
ACCIONAMENTO DE VÍDEO
Bobina de controlo, positivo (+)
Bobina de controlo, negativo (-)
Bobina excitadora, negativo (-)
Bobina excitadora, positivo (+)
OBJECTIVA DE DIAFRAGMA
AUTOMÁTICO POR
ACCIONAMENTO DIRECTO
Não utilizado
Alimentação positiva de objectiva
Terra
Sinal de excitação de vídeo
