Conexiones del objetivo
Los objetivos con diafragma manual fijo (sólo para uso en interiores) no necesitan ninguna conexión
especial.
6.0007 SPANISH
Objetivo con diafragma automático

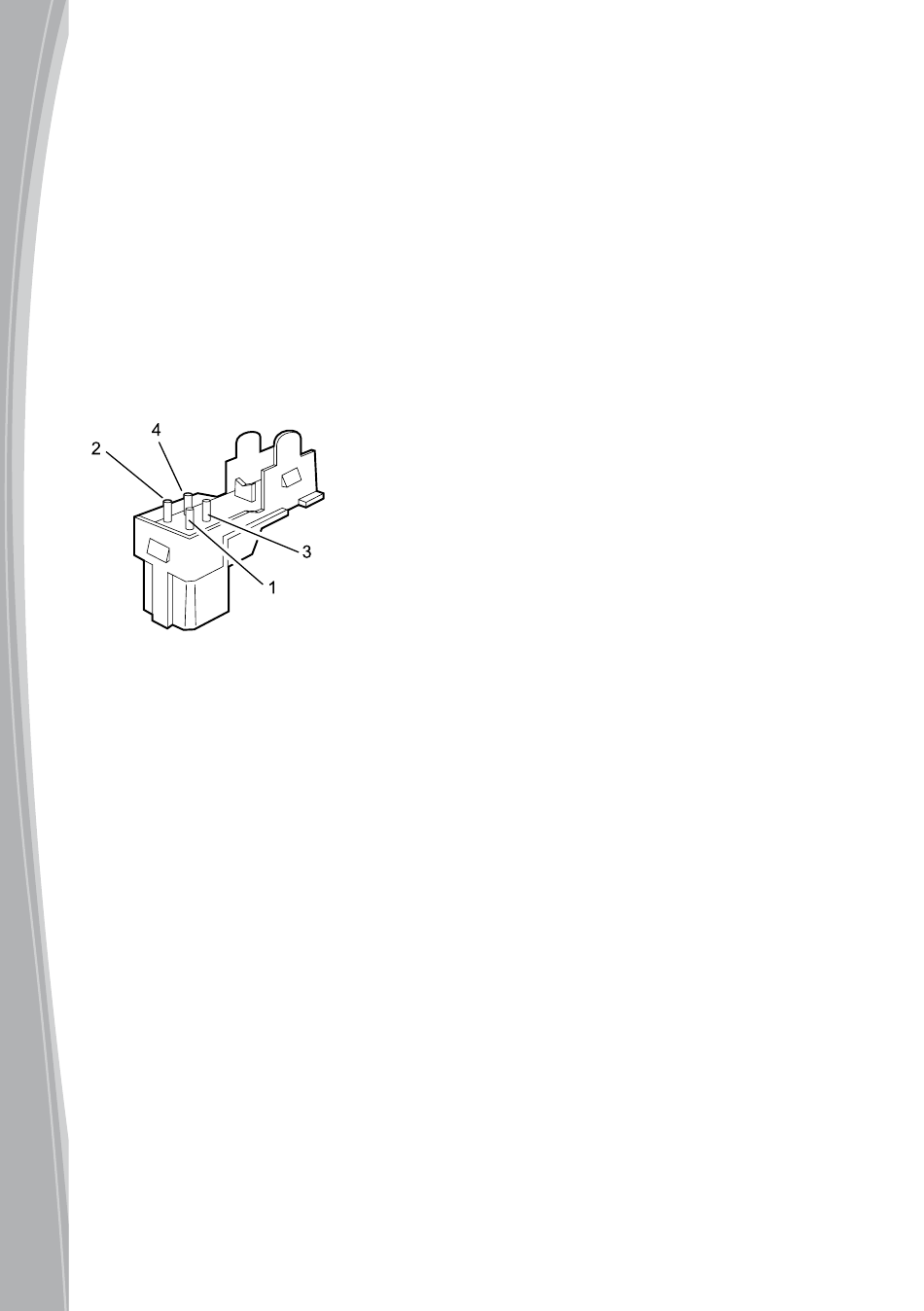

Conecte el objetivo con diafragma automático al conector de 4 pines situado en el lateral de la
cámara. Utilice un conector adecuado si el objetivo no tiene una conexión DD. Las conexiones de
los pines para el conector de accionamiento del diafragma son las siguientes:
PIN
1
2
3
4
SPANISH 6.0008

OBJETIVO CON DIAFRAGMA
AUTOMÁTICO AUTOMÁTICO DE
ACCIONAMIENTO DIRECTO
Terminal positivo (+) de control
Terminal negativo (-) de control
Terminal negativo (-) de accionamiento
Terminal positivo (+) de accionamiento
OBJETIVO CON DIAFRAGMA
AUTOMATICO DE ACCIONAMIENTO
POR VIDEO
No se usa
Alimentación positiva del objetivo
Tierra
Señal de accionamiento de vídeo
