Collegamenti dell'obiettivo
Gli obiettivi con diaframma fisso e manuale (solo per uso interno) non richiedono collegamenti.
ITALIAN
6.0007
Obiettivo con diaframma automatico

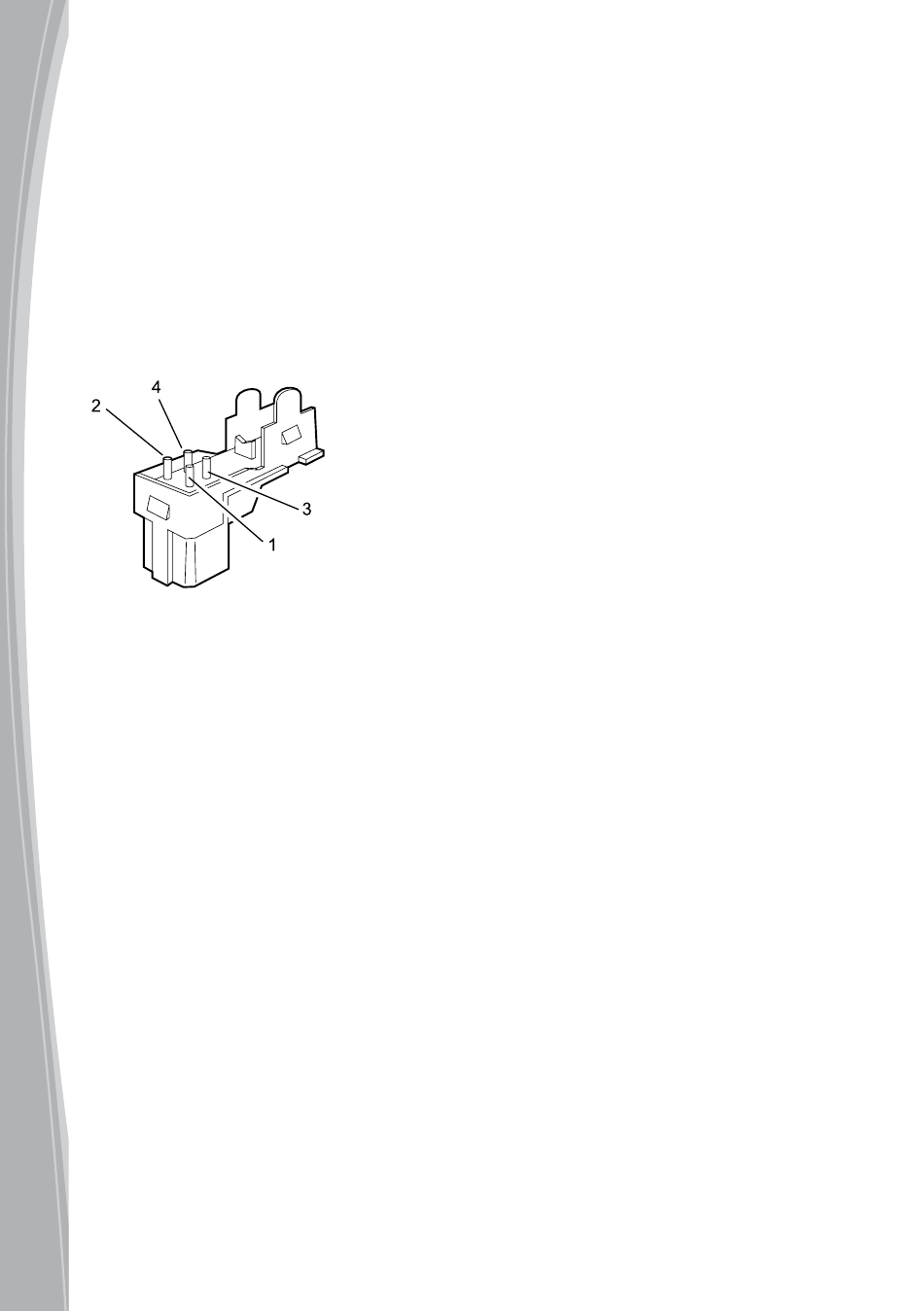

Collegare l'obiettivo con diaframma automatico al connettore a quattro sul retro della telecamera. Se
l'obiettivo non è dotato di spina DD, collegare l'obiettivo a una spina idonea. Si riportano di seguito I
pin di collegamento del connettore di azionamento diaframma:
PIN
1
2
3
4
ITALIAN
6.0008

OBIETTIVO DIAFRAMMA
AUTO DIRECT DRIVE
Positivo bobina controllo (+)
Negativo bobina controllo (-)
Negativa bobina azionamento (-)
Positivo bobina azionamento (+)
OBIETTIVO DIAFRAMMA
AUTO VIDEO DRIVE
Non in uso
Alimentazione positiva obiettivo
Terra
Segnale azionamento video
