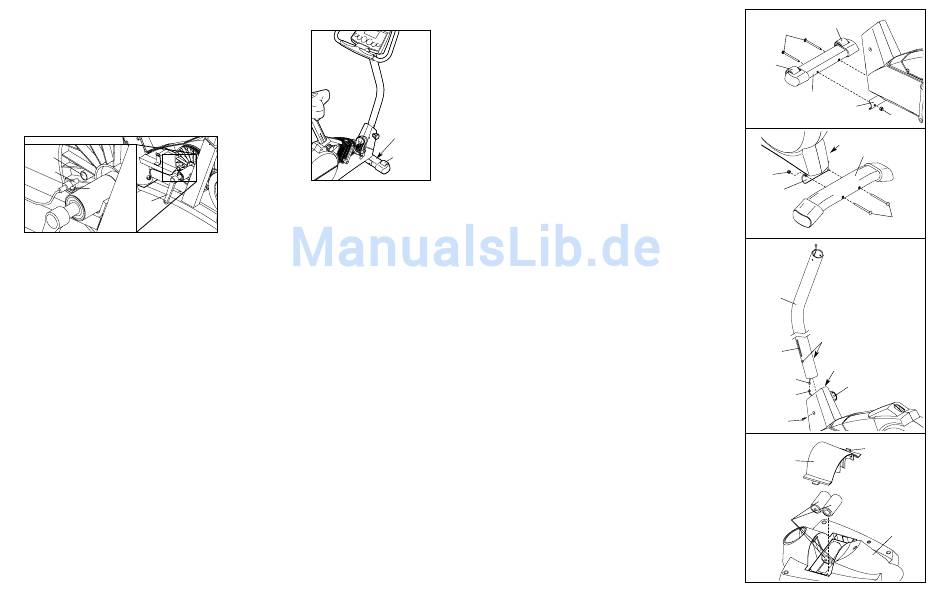

Dann finden Sie den Membranenschalter (43).
Drehen Sie den linken Kurbelarm (42) bis der Magnet
(38) nach dem Membranenschalter ausgerichtet ist.
Lockern Sie die Schraube (66), aber entfernen sie
nicht. Schieben Sie den Membranenschalter leicht
näher an den Magnet oder weiter weg. Ziehen Sie die
Schraube wieder fest. Drehen Sie die Kurbel für einen
Moment. Wiederholen Sie dies bis der Computer die
korrekte Rückinformation angibt. Wenn der Membra-
nenschalter korrekt justiert ist, befestigen Sie wieder
den linken Seitenschutz, die Seitenschutzdeckung
und das linke Pedal.
38
43
66
42
DAS HEIMFAHRRAD TRANSPORTIEREN
Um das
Heimfahrrad zu
transportieren,
stellen Sie sich
zuerst vor das
Heimfahrrad,
halten die Halte-
stange und stel-
len Sie einen
Fuß auf den vor-
Fuß hier
deren Stabilisa-
hinstellen
tor. Ziehen Sie
an die Halte-
Rad
stange bis das
Heimfahrrad auf
den Vorderrä-
dern bewegt
werden kann. Transportieren Sie das Heimfahrrad vor-
sichtig zum gewünschten Ort und lassen es herunter.
24
1. Finden Sie den vorderen Stabilisator (2), mit den
Rädern (30). Während eine andere Person den vorde-
ren Teil des Rahmens (1) hoch hebt, befestigen Sie
den vorderen Stabilisator mit zwei M10 x 112mm
Einsteckbolzen (65) und zwei schwarze M10 Nylon
Verschlussmutter (63) am Rahmen. Achten Sie dar-
auf, dass der vordere Stabilisator so gedreht ist,
dass die Räder den Boden nicht berühren.
2. Während eine andere Person den hinteren Teil des
Rahmens (1) hoch hebt, befestigen Sie den hinteren
Stabilisator (3) mit zwei M10 x 112mm Einsteckbolzen
(65) und zwei schwarze M10 Nylon Verschlussmutter
(63) am Rahmen.
3. Während eine andere Person den Pfosten (13) in der
gezeigten Position hält, verbinden Sie den oberen
Drahthalter (36) mit dem niederen Drahthalter (35).
Ziehen Sie vorsichtig das obere Ende des oberen
Drahthalters, so dass sich keine Schlaffheit im
Drahthalter befindet; achten sie darauf, dass die
Verbindung der angedeuteten Stange nicht aufhängt.
Drehen Sie den angezeigten Verstellknopf (28) zwei oder
drei Umdrehungen gegen den Uhrzeigersinn um ihn zu
lockern. Dann ziehen Sie den Knopf, führen Sie den
Pfosten (13) in den Rahmen (1) ein, und lassen den
Knopf wie-der los. Achten Sie aber darauf, dass Sie
die Draht-halter (35, 36) nicht einklemmen. Schieben
Sie den Pfosten leicht hoch und runter bis der Stift
am Knopf in eines der Löcher am Pfosten ein-
schnappt. Dann drehen Sie den Knopf im Uhrzeigersinn
bis er fest sitzt.
Ziehen Sie die M6 x 25,4mm knopfförmige Schraube
(33) in den Rahmen (1) ein, im Schlitz an der Seite des
Pfostens (13) fest.
4. Der Computer (16) braucht vier 1,5 V "D"-Batterien;
alkalische Batterien sind empfohlen. Drücken Sie die
Lasche an der Batteriendeckung und heben die
Batteriendeckung hoch. Legen Sie zuerst vier
Batterien auf der Batteriengehäuses ein. Achten Sie
darauf, dass die Batterien zeichnungsgemäß im
Batteriengehäuse ausgerichtet sind. Schließen Sie
wieder die Batteriendeckung.
1
30
65
30
2
1
63
2
63
3
63
1
65
3
Klemmen
13
Sie die
Drahthalter
(35, 36)
nicht ein.
Stange
Schlitz
1
36
28
35
33
4
Lasche
Batterien-
deckung
Batterien
16
5
