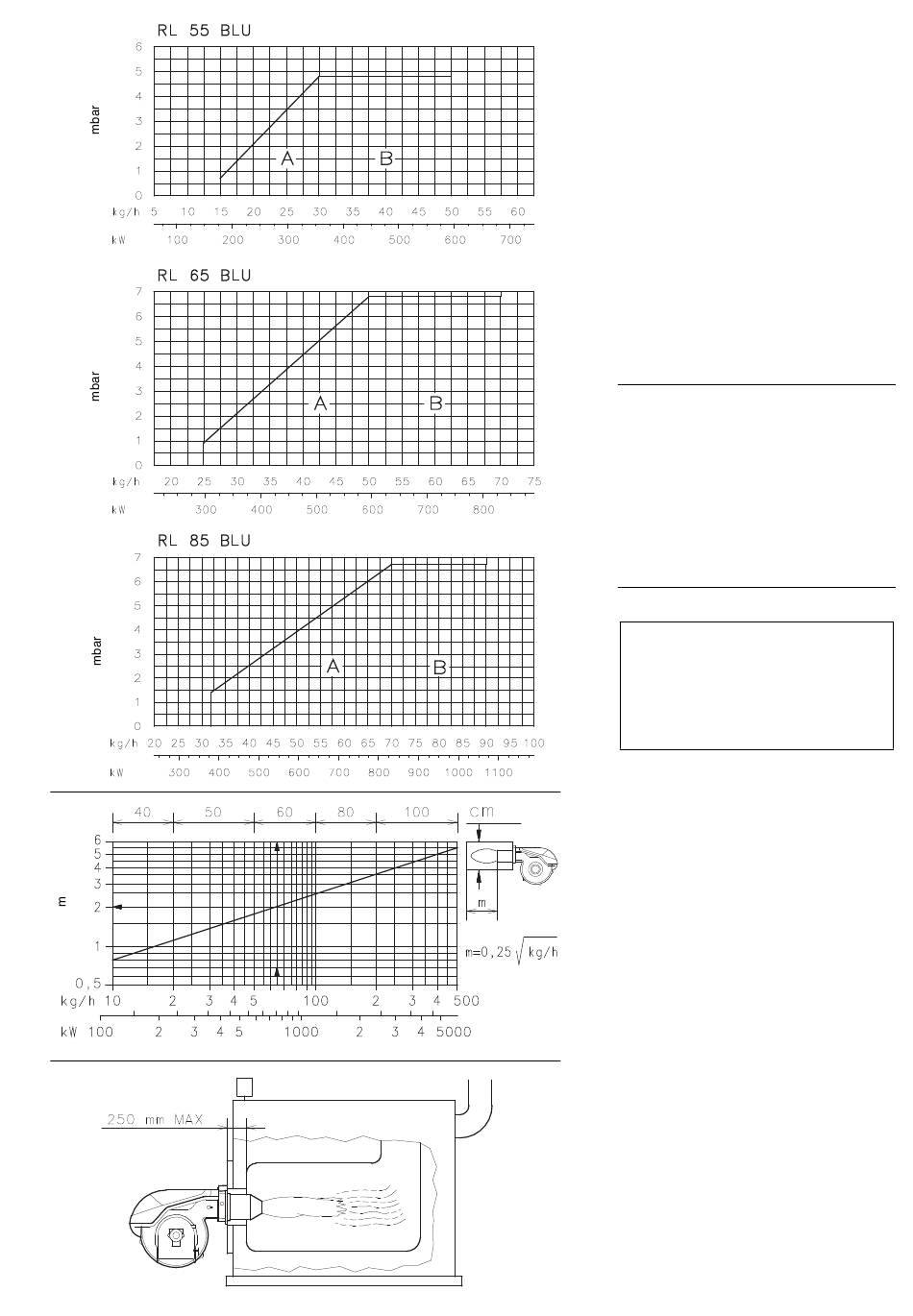

CAMPI DI LAVORO (A)
La potenza del bruciatore varia in funziona-
mento tra:
¥ una POTENZA MINIMA: area A;
¥ una POTENZA MASSIMA: area B.
Diagrammi (A):
Asse orizzontale : potenza bruciatore
Asse verticale
Il punto di lavoro si trova tracciando una verti-
cale dalla potenza desiderata ed una orizzon-
tale dalla pressione corrispondente in camera di
combustione. Il punto di incontro delle due rette
• il punto di lavoro che deve rimanere entro
lÕarea A, per la potenza MINIMA, ed entro lÕarea
B, per la potenza MASSIMA.
Attenzione:
il CAMPO DI LAVORO • stato ricavato alla tem-
peratura ambiente di 20 °C, alla pressione baro-
metrica di 1000 mbar (circa 100 m s.l.m.) e con
la testa di combustione regolata come indicato a
p. 12.
CALDAIA DI PROVA (B)
I campi di lavoro sono stati ricavati in speciali
caldaie di prova secondo metodiche Þssate
dalle norme EN 267.
Riportiamo in (B) diametro e lunghezza della
camera di combustione di prova.
Esempio: Portata 65 kg/h:
diametro 60 cm - lunghezza 2 m.
Qualora il bruciatore dovesse bruciare in una
camera di combustione commerciale netta-
mente pi• piccola, • opportuna una prova preli-
minare.
CALDAIE COMMERCIALI (C) - IMPORTANTE
10
: pressione in camera di com-
bustione
I bruciatori RL 55-65-85 BLU sono desti-
nati esclusivamente a camere di combu-
stione con uscita fumi dal fondo (per
esempio tre giri di fumo), accessibili
mediante portellone. Spessore massimo
della parete frontale della caldaia: 250
mm, vedi Þg. (C).
