RL 55 BLU - RL 65 BLU - RL 85 BLU
230 V
F
A
(T)
L
2
mm
(A)
KS 40
SW : 2° set-point
K2
: potenza MAX
K3
: potenza MIN
k1
: allarme
a - d : rosso
b - c : bianco
(B)
RELé TERMICO
THERMORELAIS
THERMAL RELAY
RELAIS THERMIQUE
(C)
RL 55 BLU
RL 65 BLU
400 V
230 V
400 V
10
6
16
10
1,5
1,5
1,5
1,5
2. set-point
2° set-point
Hšchstleistung
MAX output
Mindestleistung
MIN output
alarm
alarm
rot
red
weiss
white
RL 85 BLU
230 V
400 V
16
10
1,5
1,5
2° set-point
Puissance MAXI
Puissance MINI
alarme
rouge
blanc
20

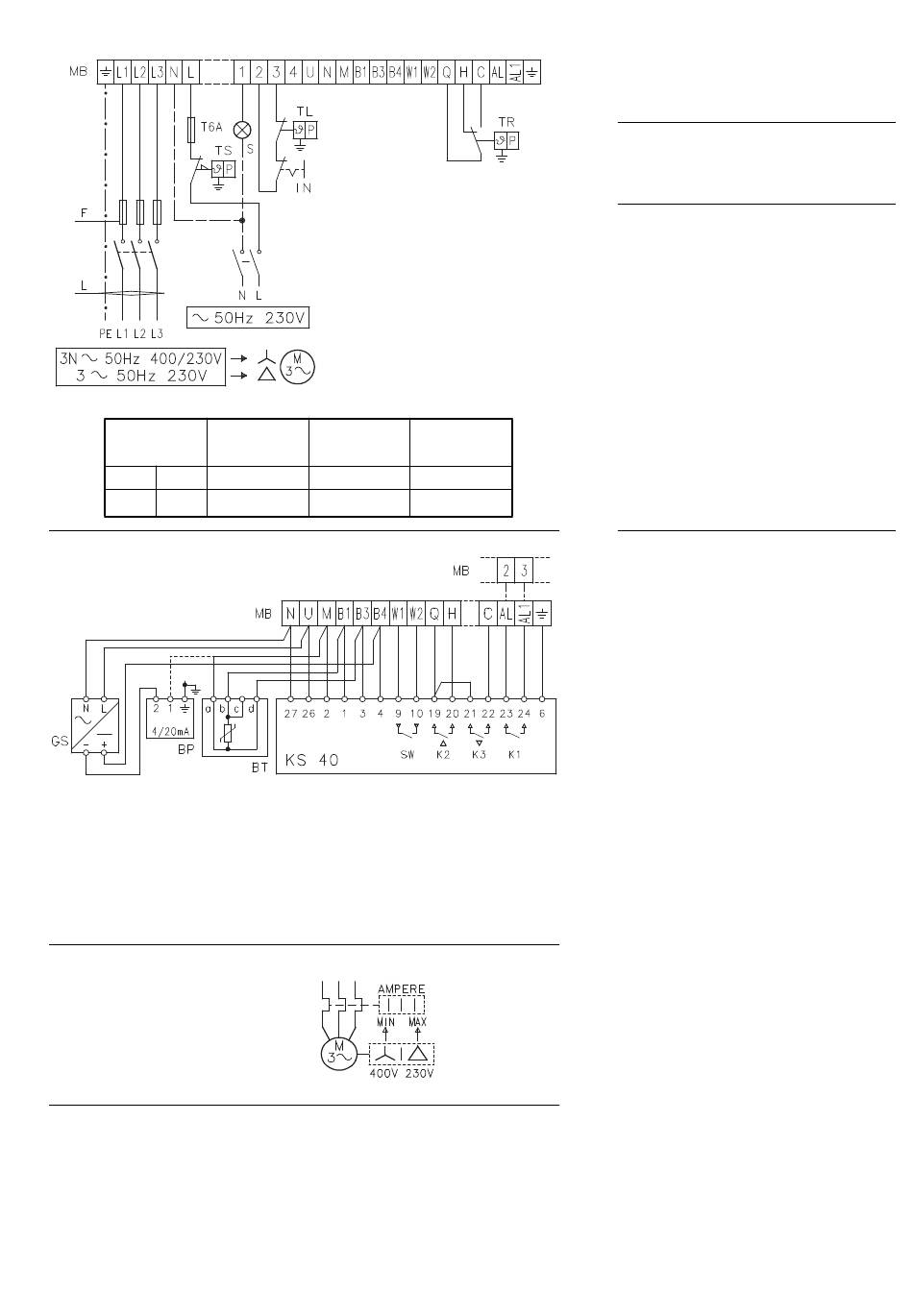

SCHEMA (A)
Collegamento elettrico RL 55-65-85 BLU
alimentazione trifase 230/400 V con neutro
Fusibili e sezione cavi schema (A), vedi tabella.
Sezione cavi non indicata: 1,5 mm
SCHEMA (B)
Collegamento elettrico regolatore di potenza
KS 40
(funzionamento modulante)
Legenda schemi (A) - (B)
BT - Sonda di temperatura
BP - Sonda di pressione
GS - Alimentatore sonda di pressione
IN - Interruttore elettrico per arresto manuale
bruciatore
MB - Morsettiera bruciatore
S
- Segnalazione di blocco a distanza
TL - Telecomando di limite: ferma il bruciatore
quando la temperatura o la pressione in
caldaia raggiunge il valore prestabilito.
TR - Telecomando di regolazione: comanda
1°e 2° stadio di funzionamento.
Il telecomando TR non • necessario
quando • collegato il regolatore KS 40 per
funzionamento modulante; la sua funzione
viene svolta dal regolatore stesso.
TS - Telecomando di sicurezza: interviene in
caso di TL guasto.
SCHEMA (D)
Taratura rele' termico 19)(A)p.8
Serve ad evitare la bruciatura del motore per un
forte aumento dell'assorbimento dovuto alla
mancanza di una fase.
¥ Se il motore • alimentato a stella, 400 V, il cur-
sore va posizionato sul "MIN".
¥ Se • alimentato a triangolo, 230 V, il cursore va
posizionato sul "MAX".
Se la scala del rel• termico non comprende
l'assorbimento di targa del motore a 400 V, la
protezione • assicurata lo stesso.
NOTE
I bruciatori RL 55 BLU - RL 65 BLU - RL 85 BLU
lasciano la fabbrica previsti per alimentazione
elettrica 400 V. Se l'alimentazione • 230 V, cam-
biare il collegamento del motore (da stella a
triangolo) e la taratura del rel• termico.
I bruciatori RL 55 BLU - RL 65 BLU - RL 85 BLU
sono stati omologati per funzionamento intermit-
tente. Ci˜ signiÞca che devono fermarsi "per
Norma" almeno 1 volta ogni 24 ore per permet-
tere all'apparecchiatura elettrica di effettuare un
controllo della propria efÞcienza all'avviamento.
Normalmente l'arresto del bruciatore viene assi-
curato dal telecomando della caldaia.
Se cos" non fosse • necessario applicare in
serie a IN un interruttore orario che provveda
all'arresto del bruciatore almeno 1 volta ogni 24
ore.
Questi bruciatori sono adatti anche al funziona-
mento continuo se vengono equipaggiati con
l'apparecchiatura Landis LOK 16.250 A27
(Intercambiabile con l'apparecchiatura Landis
LAL 1.25 del bruciatore).
ATTENZIONE: Non invertire il neutro con la
fase nella linea di alimentazione elettrica.
