Motor

Zweizylinder-Viertaktmotor, in V-90°-Anordnung.
Bohrung mm:
100.
Hub mm:
63,5.
Gesamthubraum cm
998.
Verdichtung:
11,4±0,5:1.
Höchstleistung an der Welle (95/1/EG):
88,8 kW - 119 PS bei 9.250 U/min.
Max. Drehmoment an der Welle (95/1/EG):
96,9 Nm (9,9 kgm) bei 7.500 U/min.

Ventilsteuerung

Desmodromisch mit vier Ventilen pro Zylinder, über acht
Schlepp- und Kipphebel gesteuert (vier für Öffnung und vier
für Schließung) und zwei obenliegende Nockenwellen.
Die Steuerung erfolgt durch die Kurbelwelle über
D
Stirnzahnräder, Riemenscheiben und Zahnriemen
74
3
:

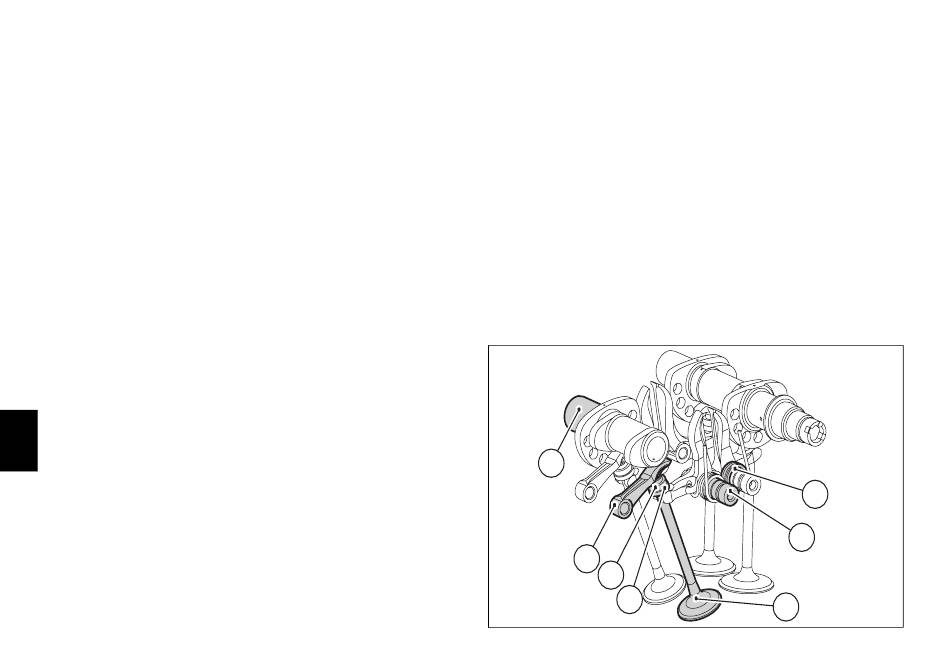

Desmodromische Ventilsteuerung
1) Öffner-Hebel (oder oberer Kipphebel)
2) Öffner-Einstellplättchen (oben)
3) Schließer-Einstellhülse (unten)
4) Rückholfeder des Schließer-Hebels
5) Schließer-Hebel (oder unterer Kipphebel)
6) Nockenwelle
7) Ventil.
6
1
2
3
(Abb. 67)
4
5
7
Abb. 67
