Montageort
24

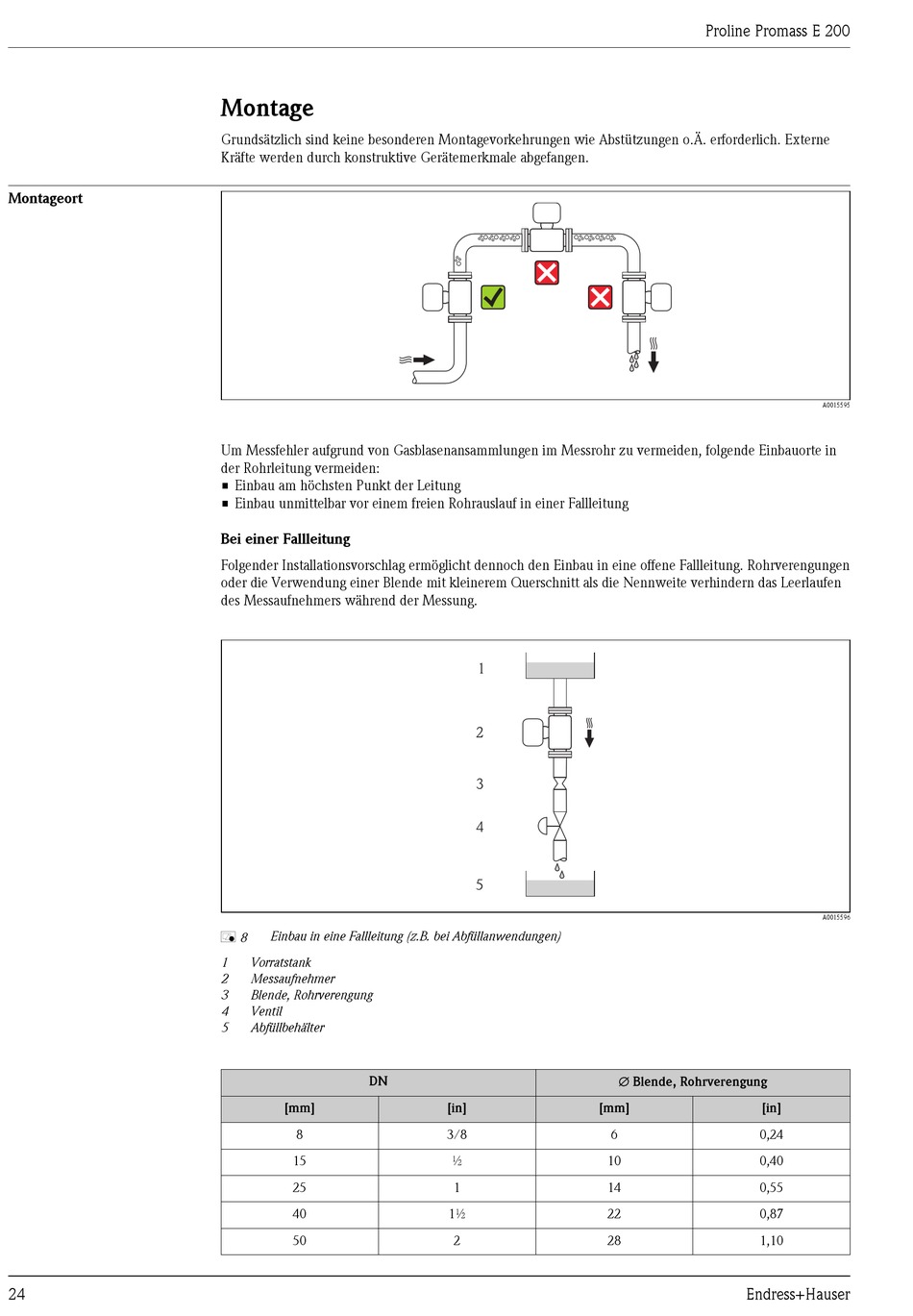

Montage
Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforderlich. Externe
Kräfte werden durch konstruktive Gerätemerkmale abgefangen.
Um Messfehler aufgrund von Gasblasenansammlungen im Messrohr zu vermeiden, folgende Einbauorte in
der Rohrleitung vermeiden:
• Einbau am höchsten Punkt der Leitung
• Einbau unmittelbar vor einem freien Rohrauslauf in einer Fallleitung
Bei einer Fallleitung
Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. Rohrverengungen
oder die Verwendung einer Blende mit kleinerem Querschnitt als die Nennweite verhindern das Leerlaufen
des Messaufnehmers während der Messung.
Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen)
å 8
1
Vorratstank
2
Messaufnehmer
3
Blende, Rohrverengung
4
Ventil
5
Abfüllbehälter
DN
[mm]
8
15
25
40
50
1
2
3
4
5
Æ Blende, Rohrverengung
[in]
[mm]
3/8
6
½
10
1
14
1½
22
2
28
Proline Promass E 200
A0015595
A0015596
[in]
0,24
0,40
0,55
0,87
1,10
