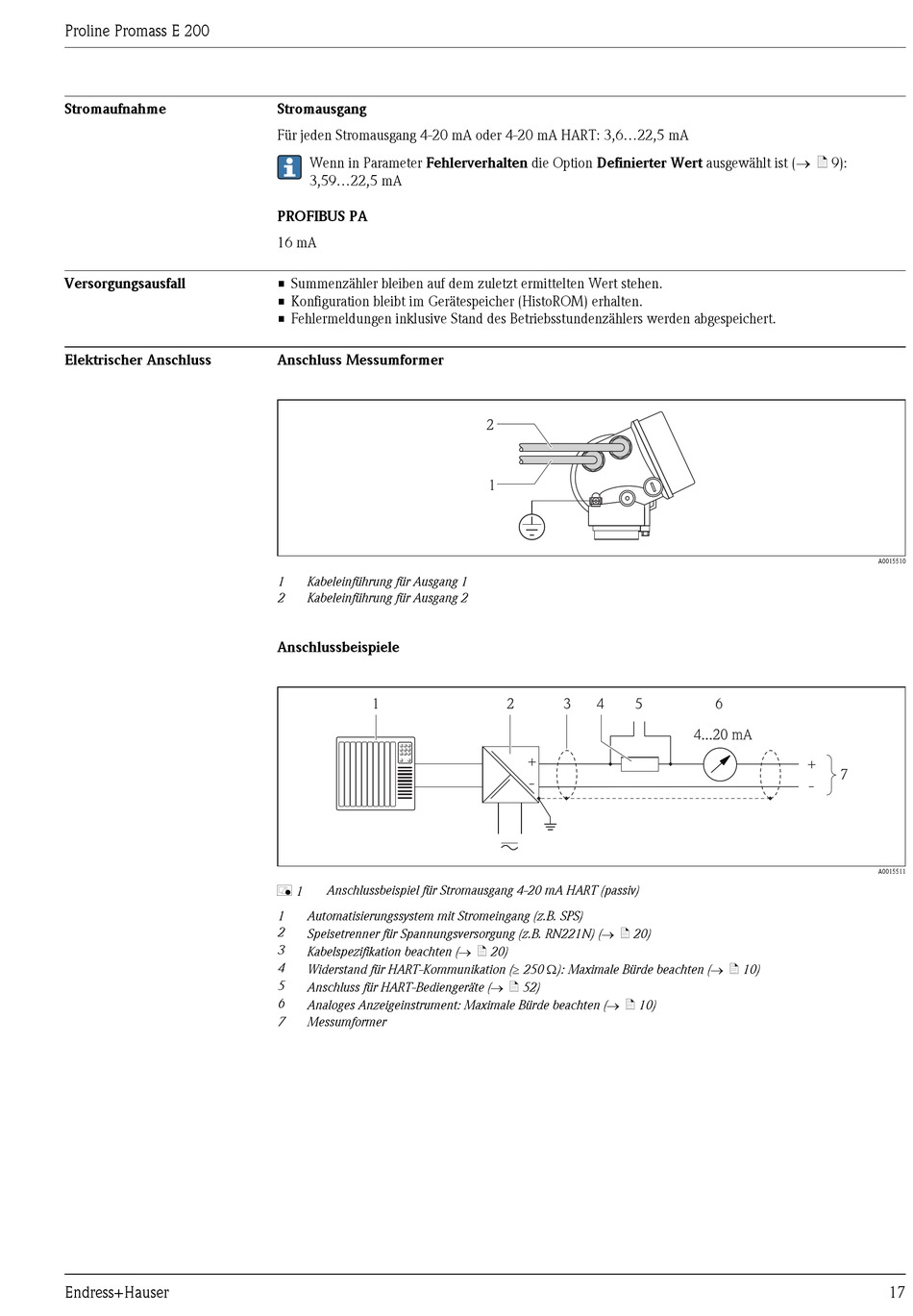

Proline Promass E 200

Stromaufnahme

Versorgungsausfall

Elektrischer Anschluss

Endress+Hauser
Stromausgang
Für jeden Stromausgang 4-20 mA oder 4-20 mA HART: 3,6...22,5 mA
Wenn in Parameter Fehlerverhalten die Option Definierter Wert ausgewählt ist (® ä 9):
3,59...22,5 mA
PROFIBUS PA
16 mA
• Summenzähler bleiben auf dem zuletzt ermittelten Wert stehen.
• Konfiguration bleibt im Gerätespeicher (HistoROM) erhalten.
• Fehlermeldungen inklusive Stand des Betriebsstundenzählers werden abgespeichert.
Anschluss Messumformer
1 Kabeleinführung für Ausgang 1
2 Kabeleinführung für Ausgang 2
Anschlussbeispiele
1
Anschlussbeispiel für Stromausgang 4-20 mA HART (passiv)
å 1
1 Automatisierungssystem mit Stromeingang (z.B. SPS)
2
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 20)
3
Kabelspezifikation beachten (® ä 20)
4
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 10)
5
Anschluss für HART-Bediengeräte (® ä 52)
6
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 10)
7 Messumformer
2
1
2 3 4 5
+
-
6
4...20 mA
+
7
-
A0015510
A0015511
