Proline Promass E 200

Klemmenbelegung

Endress+Hauser
Eingangswerte
(vom Automatisierungssystem
zum Messgerät)
Unterstützte Funktionen
Konfiguration der Geräte-
adresse

Energieversorgung

Messumformer

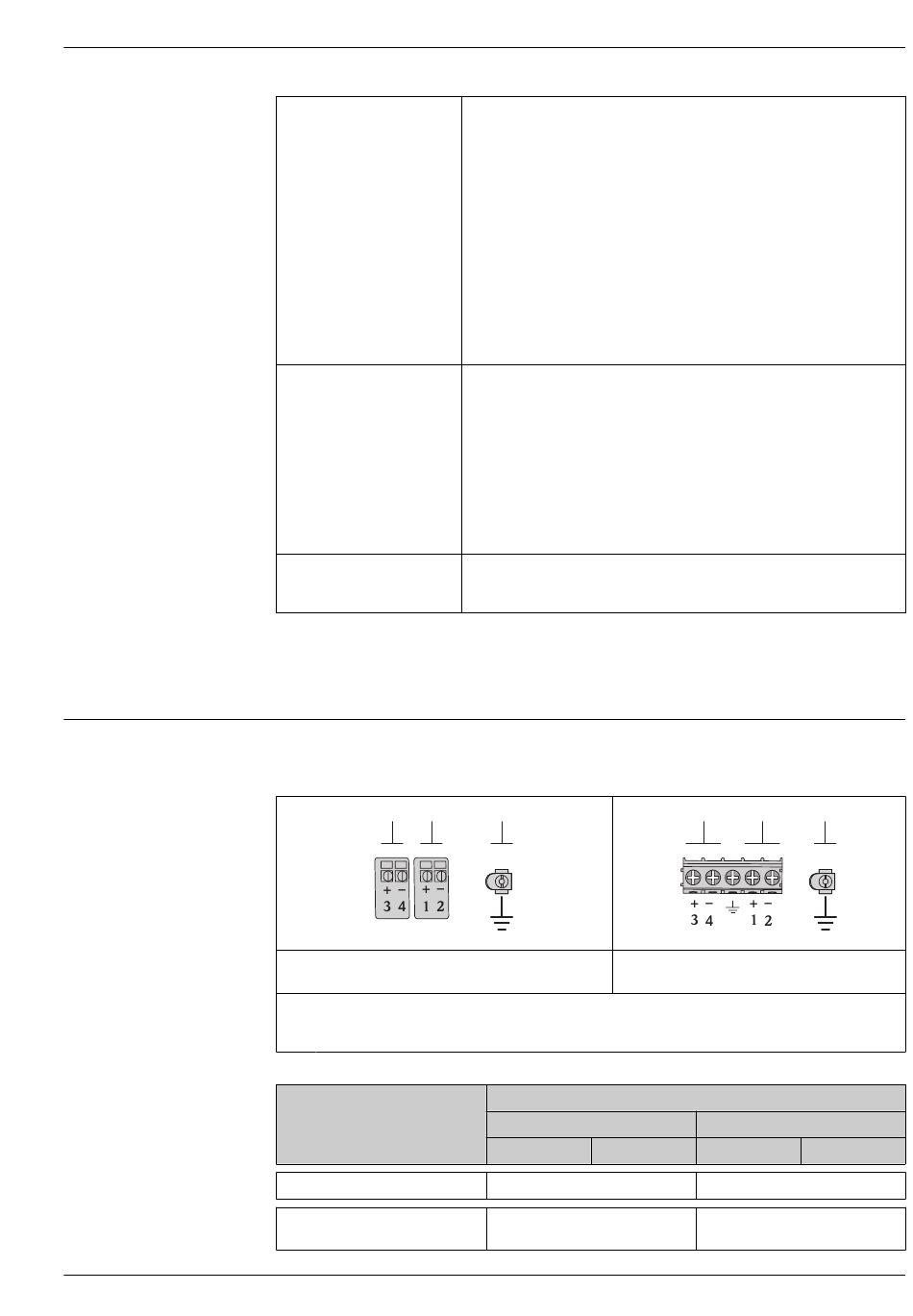

Anschlussvarianten
2
1
Maximale Anzahl an Klemmen, ohne integrierten Überspan-
nungsschutz
1 Ausgang 1 (passiv): Versorgungsspannung und Signalübertragung
2 Ausgang 2 (passiv): Versorgungsspannung und Signalübertragung
3 Erdungsklemme für Kabelschirm
Bestellmerkmal
"Ausgang"
Option A
Option B 1)
Analog Output
Externer Druckwert
Digitaler Output 1...3 (fest zugeordnet)
• Digitaler Output 1: Messwertunterdrückung ein-/ausschalten
• Digitaler Output 2: Nullpunktabgleich durchführen
• Digitaler Output 3: Schaltausgang ein-/ausschalten
Summenzähler 1...3
• Totalisieren
• Zurücksetzen und Anhalten
• Vorwahlmenge und Anhalten
• Anhalten
• Konfiguration Betriebsart:
– Nettomenge
– Menge Förderrichtung
– Rückflussmenge
• Identification & Maintenance
Einfachste Geräteidentifizierung seitens des Leitsystems und des Typenschildes
• Physical Layer Diagnostics
Installationskontrolle des PROFIBUS-Segments und des Messgeräts durch Klem-
menspannung und Telegrammüberwachung
• PROFIBUS Up-/Download
Bis zu 10 Mal schnelleres Parameterschreiben und -lesen durch PROFIBUS Up-/
Download
• Condensed Status
Einfachste und selbsterklärende Diagnoseinformationen durch Kategorisierung
auftretender Diagnosemeldungen
• DIP-Schalter auf dem I/O-Elektronikmodul
• Vor-Ort-Anzeige
• via Bedientools (z.B. FieldCare)
3
A0013570
Maximale Anzahl an Klemmen, mit integriertem
Überspannungsschutz
Ausgang 1
1 (+) 2 (-)
4-20 mA HART (passiv)
4-20 mA HART (passiv)
2
1
Klemmennummern
Ausgang 2
3 (+)
-
Impuls-/Frequenz-/Schaltausgang
(passiv)
3
A0018161
4 (-)
