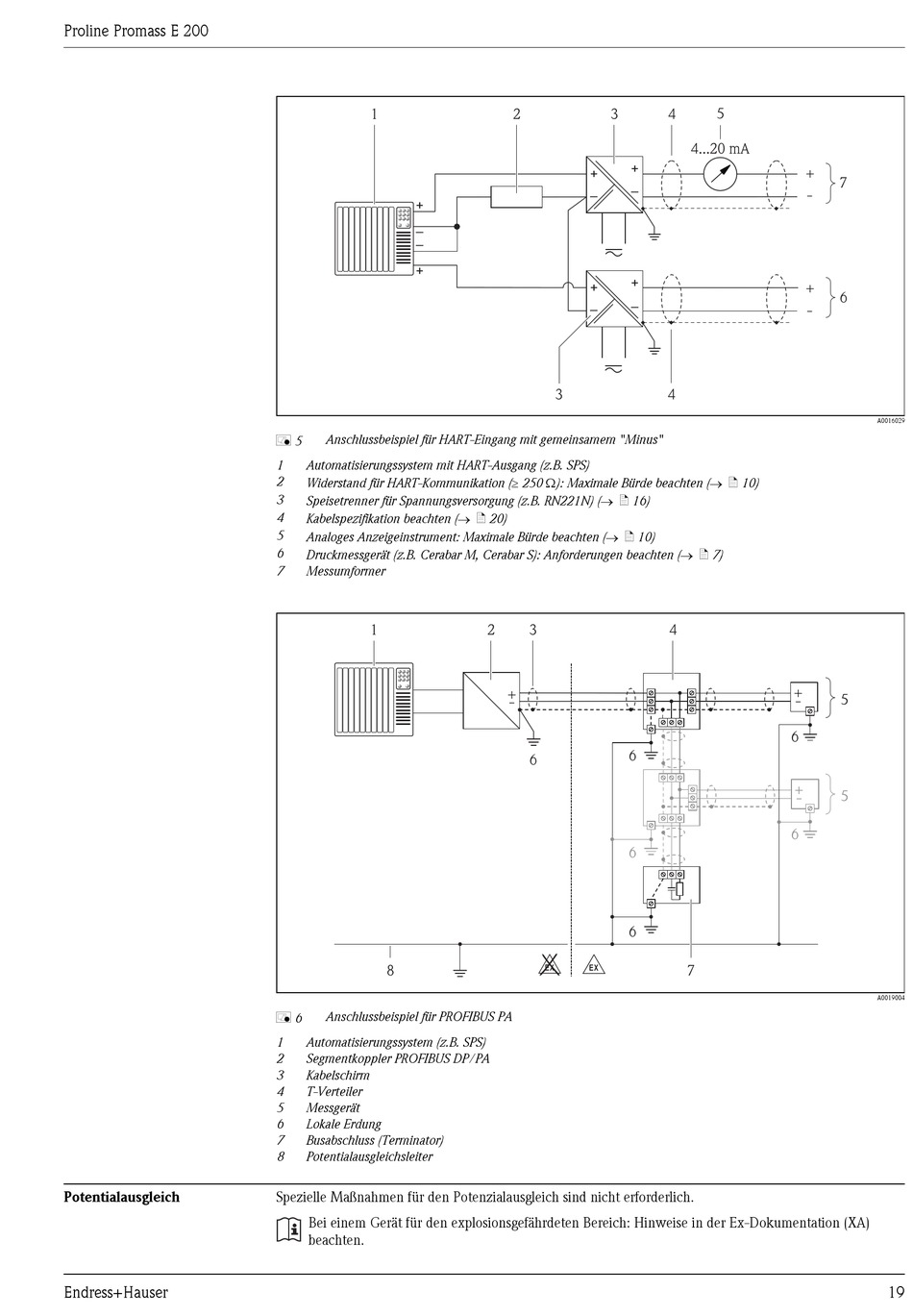

Anschlussbeispiel für HART-Eingang mit gemeinsamem "Minus"
å 5
1 Automatisierungssystem mit HART-Ausgang (z.B. SPS)
2
Widerstand für HART-Kommunikation (³ 250 W): Maximale Bürde beachten (® ä 10)
3
Speisetrenner für Spannungsversorgung (z.B. RN221N) (® ä 16)
4
Kabelspezifikation beachten (® ä 20)
5
Analoges Anzeigeinstrument: Maximale Bürde beachten (® ä 10)
6
Druckmessgerät (z.B. Cerabar M, Cerabar S): Anforderungen beachten (® ä 7)
7 Messumformer
1
8
Anschlussbeispiel für PROFIBUS PA
å 6
1 Automatisierungssystem (z.B. SPS)
2 Segmentkoppler PROFIBUS DP/PA
3 Kabelschirm
4 T-Verteiler
5 Messgerät
6 Lokale Erdung
7 Busabschluss (Terminator)
8 Potentialausgleichsleiter
Spezielle Maßnahmen für den Potenzialausgleich sind nicht erforderlich.
Bei einem Gerät für den explosionsgefährdeten Bereich: Hinweise in der Ex-Dokumentation (XA)
beachten.
