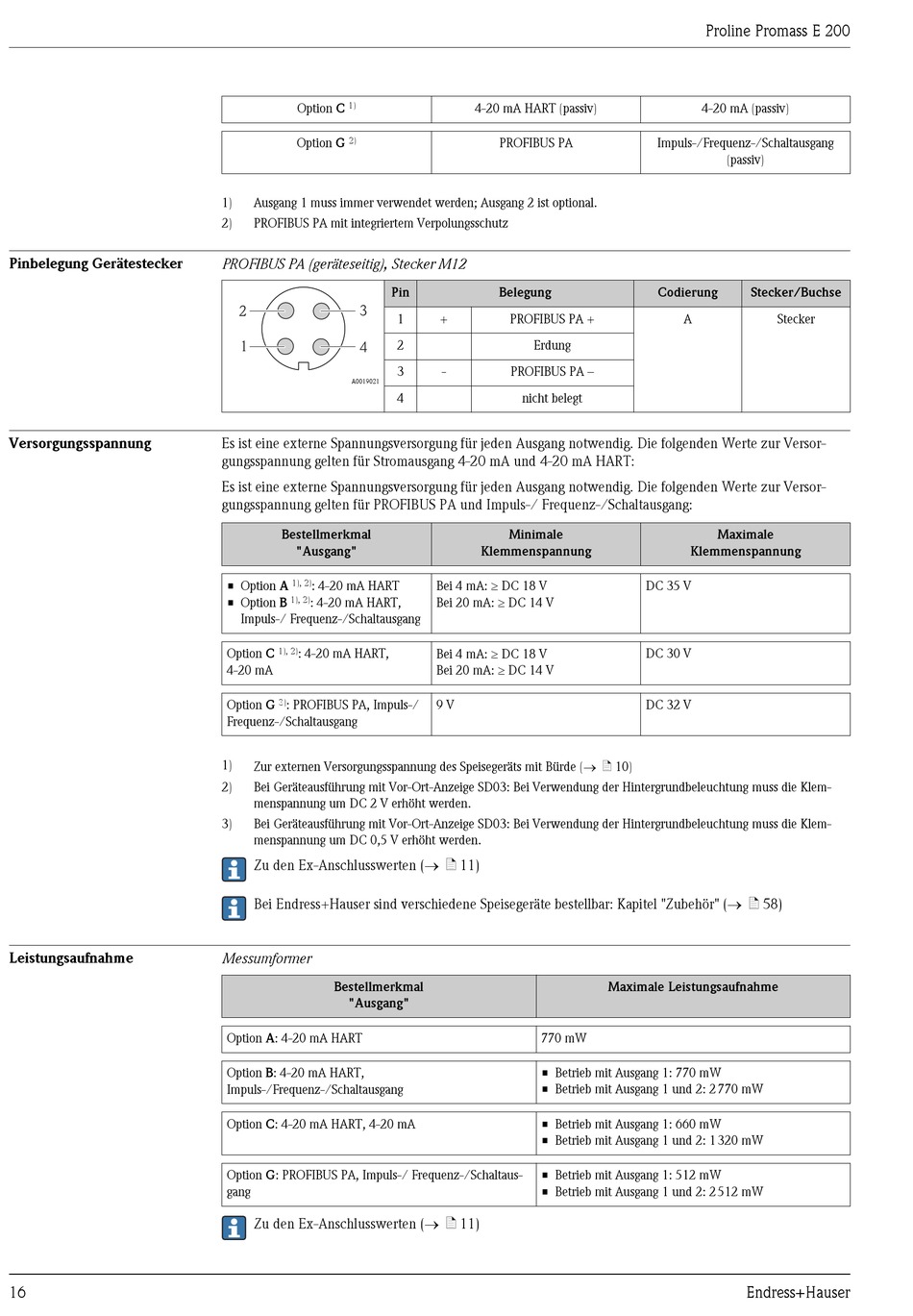

Pinbelegung Gerätestecker; Versorgungsspannung; Leistungsaufnahme - Endress+Hauser Proline Promass E 200 Technische Information

Pinbelegung Gerätestecker

Versorgungsspannung

Leistungsaufnahme

16
Option C 1)
2)
Option G
1) Ausgang 1 muss immer verwendet werden; Ausgang 2 ist optional.
2) PROFIBUS PA mit integriertem Verpolungsschutz
PROFIBUS PA (geräteseitig), Stecker M12
Pin
3
2
1 4
A0019021
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur Versor-
gungsspannung gelten für Stromausgang 4-20 mA und 4-20 mA HART:
Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur Versor-
gungsspannung gelten für PROFIBUS PA und Impuls-/ Frequenz-/Schaltausgang:
Bestellmerkmal
"Ausgang"
1), 2)
• Option A : 4-20 mA HART
1), 2)
• Option B : 4-20 mA HART,
Impuls-/ Frequenz-/Schaltausgang
Option C 1), 2) : 4-20 mA HART,
4-20 mA
3)
Option G : PROFIBUS PA, Impuls-/
Frequenz-/Schaltausgang
1)
Zur externen Versorgungsspannung des Speisegeräts mit Bürde (® ä 10)
2) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klem-
menspannung um DC 2 V erhöht werden.
3) Bei Geräteausführung mit Vor-Ort-Anzeige SD03: Bei Verwendung der Hintergrundbeleuchtung muss die Klem-
menspannung um DC 0,5 V erhöht werden.
Zu den Ex-Anschlusswerten (® ä 11)
Bei Endress+Hauser sind verschiedene Speisegeräte bestellbar: Kapitel "Zubehör" (® ä 58)
Messumformer
Bestellmerkmal
"Ausgang"
Option A: 4-20 mA HART
Option B: 4-20 mA HART,
Impuls-/Frequenz-/Schaltausgang
Option C: 4-20 mA HART, 4-20 mA
Option G: PROFIBUS PA, Impuls-/ Frequenz-/Schaltaus-
gang
Zu den Ex-Anschlusswerten (® ä 11)
4-20 mA HART (passiv)
PROFIBUS PA
Belegung
1 + PROFIBUS PA +
2 Erdung
3 - PROFIBUS PA –
4 nicht belegt
Minimale
Klemmenspannung
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
Bei 4 mA: ³ DC 18 V
Bei 20 mA: ³ DC 14 V
9 V
770 mW
• Betrieb mit Ausgang 1: 770 mW
• Betrieb mit Ausgang 1 und 2: 2 770 mW
• Betrieb mit Ausgang 1: 660 mW
• Betrieb mit Ausgang 1 und 2: 1 320 mW
• Betrieb mit Ausgang 1: 512 mW
• Betrieb mit Ausgang 1 und 2: 2 512 mW
Proline Promass E 200
4-20 mA (passiv)
Impuls-/Frequenz-/Schaltausgang
(passiv)
Codierung Stecker/Buchse
A Stecker
Maximale
Klemmenspannung
DC 35 V
DC 30 V
DC 32 V
Maximale Leistungsaufnahme
Endress+Hauser
