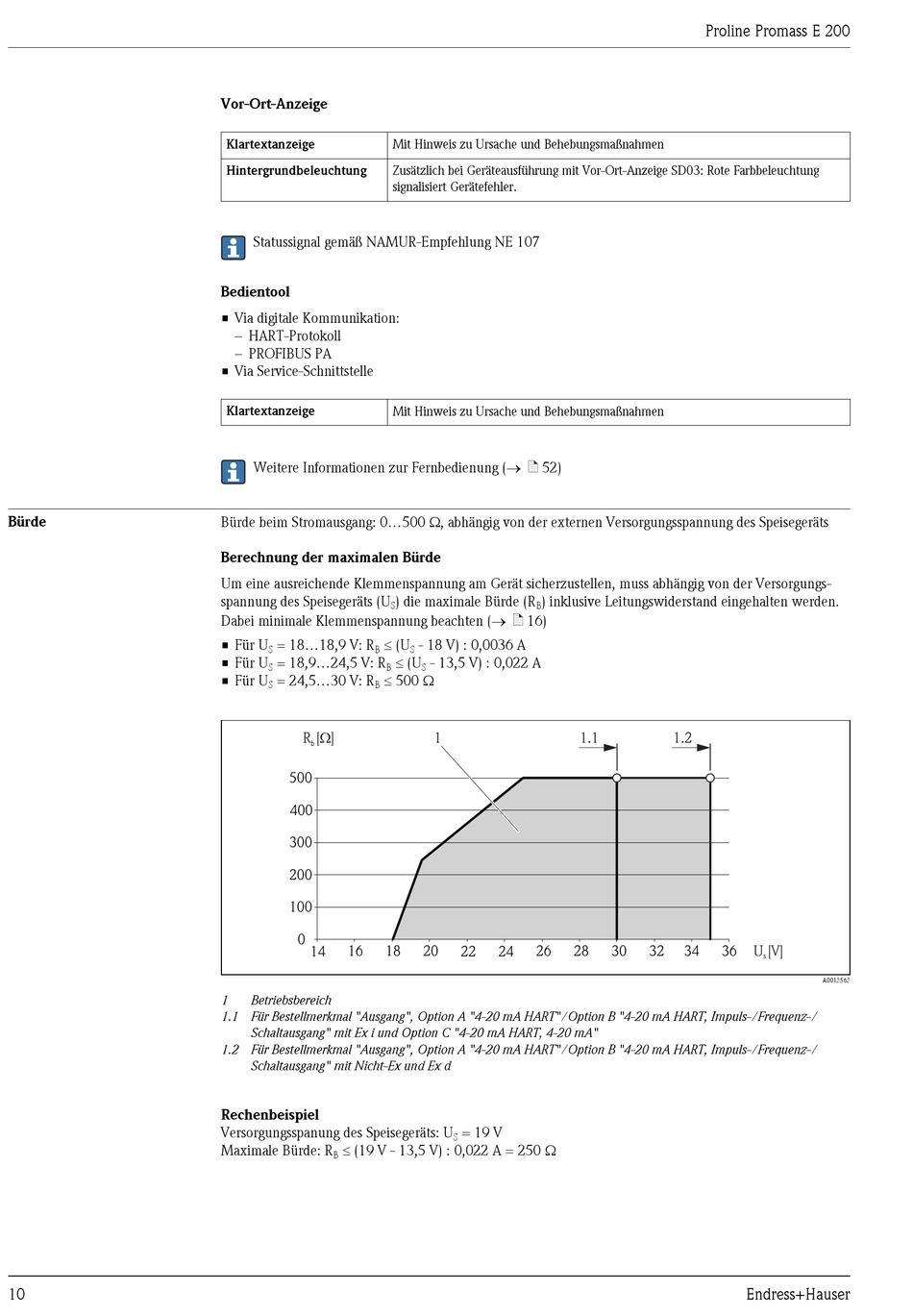

Vor-Ort-Anzeige; Bürde - Endress+Hauser Proline Promass E 200 Technische Information

Bürde
10

Vor-Ort-Anzeige

Klartextanzeige
Mit Hinweis zu Ursache und Behebungsmaßnahmen
Hintergrundbeleuchtung Zusätzlich bei Geräteausführung mit Vor-Ort-Anzeige SD03: Rote Farbbeleuchtung
signalisiert Gerätefehler.
Statussignal gemäß NAMUR-Empfehlung NE 107
Bedientool
• Via digitale Kommunikation:
– HART-Protokoll
– PROFIBUS PA
• Via Service-Schnittstelle
Klartextanzeige Mit Hinweis zu Ursache und Behebungsmaßnahmen
Weitere Informationen zur Fernbedienung (® ä 52)
Bürde beim Stromausgang: 0...500 W, abhängig von der externen Versorgungsspannung des Speisegeräts
Berechnung der maximalen Bürde
Um eine ausreichende Klemmenspannung am Gerät sicherzustellen, muss abhängig von der Versorgungs-
spannung des Speisegeräts (U
S
Dabei minimale Klemmenspannung beachten (® ä 16)
£ (U
• Für U = 18...18,9 V: R
S B
• Für U = 18,9...24,5 V: R
S B
£ 500 W
• Für U = 24,5...30 V: R
S B
R [ ]
W
b
500
400
300
200
100
0
14 16 18
1 Betriebsbereich
1.1 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Ex i und Option C "4-20 mA HART, 4-20 mA"
1.2 Für Bestellmerkmal "Ausgang", Option A "4-20 mA HART"/Option B "4-20 mA HART, Impuls-/Frequenz-/
Schaltausgang" mit Nicht-Ex und Ex d
Rechenbeispiel
Versorgungsspanung des Speisegeräts: U
£ (19 V - 13,5 V) : 0,022 A = 250 W
Maximale Bürde: R
B
) die maximale Bürde (R ) inklusive Leitungswiderstand eingehalten werden.
B
- 18 V) : 0,0036 A
S
£ (U - 13,5 V) : 0,022 A
S
1
20 22 24 26
= 19 V
S
Proline Promass E 200
1.1 1.2
28 30 32 34 36
Endress+Hauser
U [V]
s
A0013563
