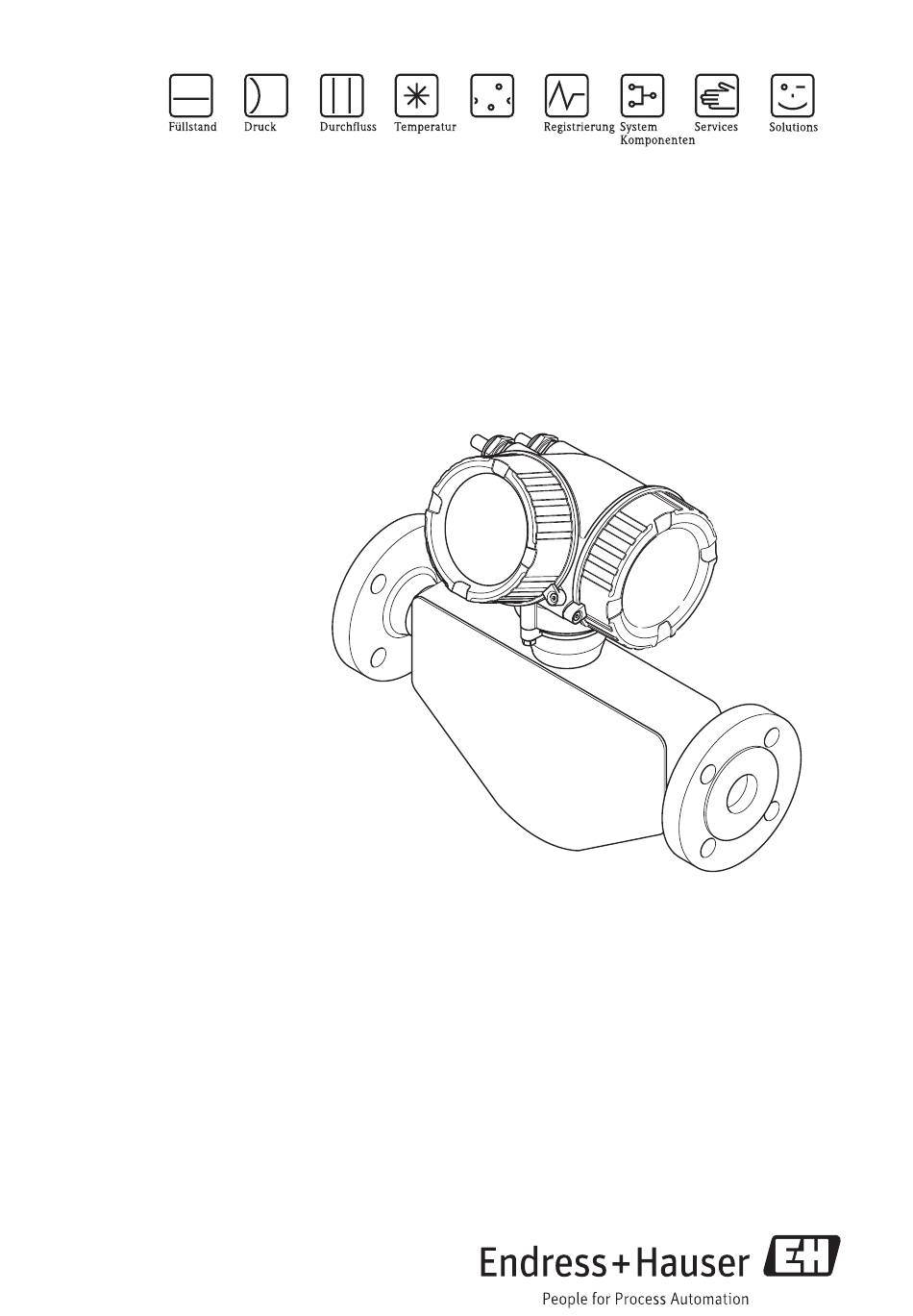

Kurzanleitung
Proline Promass E 200
Coriolis-Massedurchfluss-Messsystem
Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang
gehörende Betriebsanleitung.
Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weite-
ren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.end-
ress.com/deviceviewer".
KA00050D/06/DE/15.12
71200991
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Proline Promass E 200
Inhaltszusammenfassung für Endress+Hauser Proline Promass E 200
- Seite 1 Analyse Kurzanleitung Proline Promass E 200 Coriolis-Massedurchfluss-Messsystem Diese Anleitung ist eine Kurzanleitung, sie ersetzt nicht die zum Lieferumfang gehörende Betriebsanleitung. Ausführliche Informationen entnehmen Sie der Betriebsanleitung und den weite- ren Dokumentationen auf der mitgelieferten CD-ROM oder unter "www.end- ress.com/deviceviewer". KA00050D/06/DE/15.12...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Proline Promass E 200 Inhaltsverzeichnis 1 Hinweise zum Dokument ........ -
Seite 3: Hinweise Zum Dokument
Proline Promass E 200 Hinweise zum Dokument Hinweise zum Dokument Verwendete Symbole 1.1.1 Warnhinweissymbole Symbol Bedeutung GEFAHR! GEFAHR Dieser Hinweis macht auf eine gefährliche Situation aufmerksam, die, wenn sie nicht ver- mieden wird, zu Tod oder schwerer Körperverletzung führen wird. -
Seite 4: Symbole Für Informationstypen
Hinweise zum Dokument Proline Promass E 200 Innensechskantschlüssel A0011221 Gabelschlüssel A0011222 1.1.4 Symbole für Informationstypen Symbol Bedeutung Erlaubt Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind. A0011182 Zu bevorzugen Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind. A0011183 Verboten Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind. -
Seite 5: Grundlegende Sicherheitshinweise
Proline Promass E 200 Grundlegende Sicherheitshinweise Symbol Bedeutung Explosionsgefährdeter Bereich Kennzeichnet den explosionsgefährdeten Bereich. A0011187 Sicherer Bereich (nicht explosionsgefährdeter Bereich) Kennzeichnet den nicht explosionsgefährdeten Bereich. A0011188 Grundlegende Sicherheitshinweise Anforderungen an das Personal Das Personal muss für seine Tätigkeiten folgende Bedingungen erfüllen: Ausgebildetes Fachpersonal: Verfügt über Qualifikation, die dieser Funktion und Tätigkeit... -
Seite 6: Arbeitssicherheit
Spezifizierten maximalen Prozessdruck einhalten. ► Klärung bei Grenzfällen: Bei speziellen Messstoffen und Medien für die Reinigung: Endress+Hauser ist bei der ► Abklärung der Korrosionsbeständigkeit messstoffberührender Materialien behilflich, über- nimmt aber keine Garantie oder Haftung, da kleine Veränderungen der Temperatur, Kon- zentration oder des Verunreinigungsgrads im Prozess Unterschiede in der Korrosionsbeständigkeit bewirken können. -
Seite 7: Produktsicherheit
Werk in sicherheitstechnisch einwandfreiem Zustand verlas- sen. Es erfüllt die allgemeinen Sicherheitsanforderungen und gesetzlichen Anforderungen. Zudem ist es konform zu den EG-Richtlinien, die in der gerätespezifischen EG-Konformitätserklärung aufgelistet sind. Mit der Anbringung des CE-Zeichens bestätigt Endress+Hauser diesen Sach- verhalt. Endress+Hauser... -
Seite 8: Produktbeschreibung
Produktbeschreibung Proline Promass E 200 Produktbeschreibung Produktaufbau A0014056 Wichtige Komponenten eines Messgeräts å 1 Elektronikraumdeckel Anzeigemodul Hauptelektronikmodul Kabelverschraubungen Messumformergehäuse I/O-Elektronikmodul Anschlussklemmen (steckbare Federkraftklemmen) Anschlussraumdeckel Messaufnehmer Endress+Hauser... -
Seite 9: Warenannahme Und Produktidentifizierung
Proline Promass E 200 Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme A0015502 A0013843 A0013695 A0015502 A0013698 A0015502 A0013699 Endress+Hauser... -
Seite 10: Produktidentifizierung
Warenannahme und Produktidentifizierung Proline Promass E 200 A0015502 A0013697 Wenn eine der Bedingungen nicht erfüllt ist: Wenden Sie sich an Ihre Endress+Hauser Vertriebszentrale. Produktidentifizierung Folgende Möglichkeiten stehen zur Identifizierung des Messgeräts zur Verfügung: • Typenschildangaben • Bestellcode (Order code) mit Aufschlüsselung der Gerätemerkmale auf dem Lieferschein •... -
Seite 11: Lagerung Und Transport
Proline Promass E 200 Lagerung und Transport Lagerung und Transport Lagerbedingungen Folgende Hinweise bei der Lagerung beachten: • In Originalverpackung lagern. • Auf Prozessanschlüsse montierte Schutzscheiben oder Schutzkappen nicht entfernen. • Vor Sonneneinstrahlung schützen. • Lagerungstemperatur: –40…+80 °C (–40…+176 °F) •... - Seite 12 Lagerung und Transport Proline Promass E 200 A0015604 A0015605 Endress+Hauser...
-
Seite 13: Montage
Proline Promass E 200 Montage Montage Montagebedingungen Grundsätzlich sind keine besonderen Montagevorkehrungen wie Abstützungen o.Ä. erforder- lich. Externe Kräfte werden durch konstruktive Gerätemerkmale abgefangen. 6.1.1 Montageposition Montageort A0015595 Bei einer Fallleitung Folgender Installationsvorschlag ermöglicht dennoch den Einbau in eine offene Fallleitung. - Seite 14 Montage Proline Promass E 200 A0015596 Einbau in eine Fallleitung (z.B. bei Abfüllanwendungen) å 3 Vorratstank Messaufnehmer Blende, Rohrverengung Ventil Abfüllbehälter Æ Blende, Rohrverengung [mm] [in] [mm] [in] 0,24 ½ 0,40 0,55 1½ 0,87 1,10 Endress+Hauser...
-
Seite 15: Einbaulage
Proline Promass E 200 Montage Einbaulage Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entspre- chend der Durchflussrichtung einzubauen. Einbaulage Empfehlung Vertikale Einbaulage A0015591 Horizontale Einbaulage Messumformer- kopf oben Ausnahme: A0015589 Horizontale Einbaulage Messumformer- kopf unten Ausnahme: A0015590 Horizontale Einbaulage Messumformer-... -
Seite 16: Ein- Und Auslaufstrecken
Montage Proline Promass E 200 Ein- und Auslaufstrecken Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-Stücke genommen werden, solange keine Kavitationseffekte entstehen (® ä 16). A0015597 A0015598 Angaben zu den Abmessungen und Einbaulängen des Geräts: Dokument "Technische Information", Kapitel "Konstruktiver Aufbau"... -
Seite 17: Spezielle Montagehinweise
Proline Promass E 200 Montage HINWEIS Überhitzung der Messelektronik durch Wärmeisolierung! Maximale Isolationshöhe beim Messumformerhals beachten, so dass der Messumformer- ► kopf komplett freibleibt. mm (in) A0013937 Beheizung HINWEIS Überhitzung der Messelektronik durch zu hohe Umgebungstemperatur! Maximal zulässige Umgebungstemperatur für den Umformer einhalten (® ä 16). -
Seite 18: Messgerät Montieren
Montage Proline Promass E 200 3…5 × DN 4…8 × DN A0016893 Druckmessgerät Temperaturmessgerät Berstscheibe Beim Einbau des Geräts darauf achten, dass die Funktion der Berstscheibe nicht behindert wird. Die Lage der Berstscheibe ist durch einen darüber angebrachten Aufkleber gekennzeich- net. -
Seite 19: Messgerät Vorbereiten
Proline Promass E 200 Montage Für Messaufnehmer Für Flansche und andere Prozessanschlüsse: Entsprechendes Montagewerkzeug 6.2.2 Messgerät vorbereiten 1. Sämtliche Reste der Transportverpackung entfernen. 2. Vorhandene Schutzscheiben oder Schutzkappen vom Messaufnehmer entfernen. 3. Wenn vorhanden: Transportschutz der Berstscheibe entfernen. 4. Aufkleber auf dem Elektronikraumdeckel entfernen. -
Seite 20: Anzeigemodul Drehen
Montage Proline Promass E 200 max. 350° 8 mm 8 mm A0013713 6.2.5 Anzeigemodul drehen 3 mm A0013905 Montagekontrolle Ist das Messgerät beschädigt (Sichtkontrolle)? Erfüllt das Messgerät die Messstellenspezifikationen? Zum Beispiel: • Prozesstemperatur • Prozessdruck (siehe Dokument "Technische Information, Kapitel "Werkstoffbelastungskurven", auf der mitgelieferten CD-ROM) •... - Seite 21 Proline Promass E 200 Montage Sind Befestigungsschraube und Sicherungskralle fest angezogen? Endress+Hauser...
-
Seite 22: Elektrischer Anschluss
Elektrischer Anschluss Proline Promass E 200 Elektrischer Anschluss Anschlussbedingungen 7.1.1 Benötigtes Werkzeug • Für Kabeleinführungen: Entsprechendes Werkzeug verwenden • Für Sicherungskralle: Innensechskantschlüssel 3 mm • Abisolierzange • Bei Verwendung von Litzenkabeln: Quetschzange für Aderendhülse • Zum Kabelentfernen aus Klemmstelle: Schlitzschraubendreher £ 3 mm (0,12 in) 7.1.2... - Seite 23 Proline Promass E 200 Elektrischer Anschluss Kabeldurchmesser • Mitausgelieferte Kabelverschraubungen: M20 × 1,5 mit Kabel Æ 6…12 mm (0,24…0,47 in) • Steckbare Federkraftklemmen bei Geräteausführung ohne integrierten Überspannungs- schutz: Aderquerschnitte 0,5…2,5 mm (20…14 AWG) • Schraubklemmen bei Geräteausführung mit integriertem Überspannungsschutz: Aderquer- schnitte 0,2…2,5 mm...
-
Seite 24: Pinbelegung Gerätestecker
Elektrischer Anschluss Proline Promass E 200 7.1.4 Pinbelegung Gerätestecker PROFIBUS PA (geräteseitig), Stecker M12 Belegung Codierung Stecker/Buchse PROFIBUS PA + Stecker Erdung PROFIBUS PA – nicht belegt A0019021 7.1.5 Schirmung und Erdung Eine optimale elektromagnetische Verträglichkeit (EMV) des Feldbussystems ist nur dann gewährleistet, wenn Systemkomponenten und insbesondere Leitungen abgeschirmt sind und... -
Seite 25: Anforderungen An Speisegerät
Proline Promass E 200 Elektrischer Anschluss A0019004 Automatisierungsgerät (z.B. SPS) Segmentkoppler PROFIBUS DP/PA Kabelschirm T-Verteiler Messgerät Lokale Erdung Busabschluss (Terminator) Potentialausgleichsleiter HINWEIS In Anlagen ohne Potentialausgleich: Mehrfache Erdung des Kabelschirms verursacht netzfrequente Ausgleichströme! Beschädigung des Kabelschirms der Busleitung. Kabelschirm der Busleitung nur einseitig mit der Ortserde oder dem Schutzleiter erden. - Seite 26 Elektrischer Anschluss Proline Promass E 200 Es ist eine externe Spannungsversorgung für jeden Ausgang notwendig. Die folgenden Werte zur Versorgungsspannung gelten für PROFIBUS PA und Impuls-/ Frequenz-/Schaltausgang: Bestellmerkmal Minimale Maximale "Ausgang" Klemmenspannung Klemmenspannung 1), 2) Bei 4 mA: ³ DC 18 V •...
-
Seite 27: Messgerät Anschließen
Proline Promass E 200 Elektrischer Anschluss Rechenbeispiel Versorgungsspanung des Speisegeräts: U = 19 V £ (19 V - 13,5 V) : 0,022 A = 250 W Maximale Bürde: R 7.1.7 Messgerät vorbereiten 1. Wenn vorhanden: Blindstopfen entfernen. 2. HINWEIS! Mangelnde Gehäusedichtheit! Aufheben der Funktionstüchtigkeit des Mess- geräts möglich. -
Seite 28: Anschluss Über Anschlussklemmen
Elektrischer Anschluss Proline Promass E 200 Anschluss über Anschlussklemmen 3 mm 20 mm 10 (0.4) mm (in) A0013836 1. Kabel gemäß Klemmenbelegung anschließen (® ä 23). Für HART-Kommunikation: Bei Anschluss des Kabelschirms an die Erdungsklemme das Erdungskonzept der Anlage beachten. -
Seite 29: Hardwareeinstellungen
Proline Promass E 200 Elektrischer Anschluss Kabel entfernen 3 (0.12) mm (in) A0013835 Hardwareeinstellungen 7.3.1 Geräteadresse einstellen Gilt nur für Geräteausführung mit Kommunikationsart PROFIBUS PA. Gilt nur für Geräteausführung mit Kommunikationsart EtherNet/IP. Die Adresse muss bei einem PROFIBUS DP/PA Gerät immer eingestellt werden. Die gültigen Geräteadressen liegen im Bereich 1…126. -
Seite 30: Hardware-Adressierung
Elektrischer Anschluss Proline Promass E 200 Hardware-Adressierung 1. Schalter 8 in Position "OFF" setzen. 2. Adresse mit Schaltern 1 bis 7 gemäß nachfolgender Tabelle einstellen. Die Änderung der Adresse wird nach 10 Sekunden wirksam. Es erfolgt ein Neustart des Gerä- tes. -
Seite 31: Anschlusskontrolle
Proline Promass E 200 Elektrischer Anschluss Um die Schutzart IP66/67, Type 4X enclosure zu gewährleisten, folgende Schritte nach dem elektrischen Anschluss durchführen: 1. Prüfen, ob die Gehäusedichtungen sauber und richtig eingelegt sind. Gegebenenfalls die Dichtungen trocknen, reinigen oder ersetzen. 2. Sämtliche Gehäuseschrauben und Schraubdeckel fest anziehen. -
Seite 32: Bedienungsmöglichkeiten
Bedienungsmöglichkeiten Proline Promass E 200 Bedienungsmöglichkeiten Aufbau und Funktionsweise des Bedienmenüs 8.1.1 Aufbau des Bedienmenüs Bedienmenü für Bediener und Instandhalter Language Anzeige/Betrieb Setup Diagnose Bedienmenü für Experten Experte A0014058-DE 8.1.2 Bedienphilosophie Die einzelnen Teile des Bedienmenüs sind bestimmten Anwenderrollen zugeordnet. Zu jeder Anwenderrolle gehören typische Aufgaben innerhalb des Gerätelebenszyklus. -
Seite 33: Zugriff Auf Bedienmenü Via Vor-Ort-Anzeige
Proline Promass E 200 Bedienungsmöglichkeiten Zugriff auf Bedienmenü via Vor-Ort-Anzeige X X X X X X 19.184 mA 12.5 X X X X X X Language à 20.50 English Deutsch Español Français User ABC_ DEFG HIJK LMNO PQRS TUVW A0014013 Betriebsanzeige mit Messwertdarstellung "1 Wert groß"... -
Seite 34: Anzeigebereich
Bedienungsmöglichkeiten Proline Promass E 200 8.2.1 Betriebsanzeige Statusbereich Statussignale A0013956 A0013959 A0013958 A0013957 Ausfall Funktionskontrolle Außerhalb der Spezifikation Wartungsbedarf Diagnoseverhalten Verriegelung Kommunikation A0013961 A0013962 A0013965 A0013963 Alarm Warnung Gerät verriegelt Fernbedienung aktiv Anzeigebereich Messgrößen Symbol Bedeutung Massefluss A0013710 • Volumenfluss •... -
Seite 35: Navigieransicht
Proline Promass E 200 Bedienungsmöglichkeiten 8.2.2 Navigieransicht Statusbereich Im Statusbereich der Navigieransicht rechts oben erscheint: • Im Untermenü – Der Direktzugriffscode auf den annavigierten Parameter (z.B. 0022-1) – Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal • Im Wizard Wenn ein Diagnoseereignis vorliegt: Diagnoseverhalten und Statussignal Anzeigebereich Anzeigesymbole für Menüs... -
Seite 36: Bedienelemente
Bedienungsmöglichkeiten Proline Promass E 200 Textkorrektur-Symbole unter A0013990 A0013991 A0013989 A0013988 Löscht alle eingegebenen Verschiebt die Eingabeposi- Verschiebt die Eingabeposi- Löscht ein Zeichen links Zeichen. tion um eine Stelle nach tion um eine Stelle nach neben der Eingabeposition. links. rechts. -
Seite 37: Hilfetext Aufrufen
Proline Promass E 200 Bedienungsmöglichkeiten Taste Bedeutung Escape-Tastenkombination (Tasten gleichzeitig drücken) Bei Menü, Untermenü • Kurzer Tastendruck: – Verlässt die aktuelle Menüebene und führt zur nächst höheren Ebene. – Wenn Hilfetext geöffnet: Schließt den Hilfetext des Parameters. • Tastendruck von 2 s: Rücksprung in die Betriebsanzeige ("Home-Position"). -
Seite 38: Schreibschutz Aufheben Via Freigabecode
Bedienungsmöglichkeiten Proline Promass E 200 definiert. Dieser schützt die Gerätekonfiguration via Vor-Ort-Anzeige vor unerlaubtem Zugriff (® ä 42). Zugriffsrechte auf Parameter Anwenderrolle Lesezugriff Schreibzugriff Ohne Freigabecode Mit Freigabecode Ohne Freigabecode Mit Freigabecode (ab Werk) (ab Werk) Bediener à à Ã... -
Seite 39: Zugriff Auf Bedienmenü Via Bedientool
Proline Promass E 200 Bedienungsmöglichkeiten XXXXXXXXXX 20.50 Tastensperre ein kg/h A0014000-DE Zugriff auf Bedienmenü via Bedientool Detaillierte Angaben zum Zugriff auf das Bedienmenü via Bedientool: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM 8.3.1 Via HART-Protokoll A0013764 Möglichkeiten der Fernbedienung via HART-Protokoll å... -
Seite 40: Systemintegration
Proline Promass E 200 8.3.2 Via Service-Schnittstelle (CDI) A0014019 Service-Schnittstelle (CDI = Endress+Hauser Common Data Interface) des Messgeräts Commubox FXA291 Computer mit Bedientool "FieldCare" mit COM DTM "CDI Communication FXA291" Systemintegration Zur Systemintegration: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM Inbetriebnahme 10.1... -
Seite 41: Messgerät Einschalten
Proline Promass E 200 Inbetriebnahme 10.2 Messgerät einschalten Nach erfolgreicher Installations- und Funktionskontrolle das Messgerät einschalten. Die Vor-Ort-Anzeige wechselt nach erfolgreichem Aufstarten automatisch von der Aufstartan- zeige in die Betriebsanzeige. Wenn auf der Vor-Ort-Anzeige nichts erscheint oder eine Diagnosemeldung angezeigt wird: Betriebsanleitung zum Gerät auf der mitgelieferten CD-ROM... -
Seite 42: Messstellenbezeichnung Festlegen
Inbetriebnahme Proline Promass E 200 Wizard Bedeutung Messstoff wählen Festlegung des Messstoffs Stromausgang 1 Einstellen von Ausgang 1 Stromausgang 2 Einstellen von Ausgang 2 Impuls-/Frequenz-/Schaltausgang Konfiguration des gewählten Ausgangstyps Anzeige Konfiguration der Messwertanzeige Ausgangsverhalten Festlegen des Ausgangsverhaltens Schleichmengenunterdrückung Einstellen der Schleichmengenunterdrückung Überwachung teilgefülltes Rohr... -
Seite 43: Schreibschutz Via Verriegelungsschalter
Proline Promass E 200 Inbetriebnahme Freigabecode bestätigen Freigabecode definieren via Vor-Ort-Anzeige 1. Zum Parameter Freigabecode definieren navigieren. 2. Max. 4-stelligen Zahlencode als Freigabecode festlegen. 3. Freigabecode durch wiederholte Eingabe bestätigen. Ã Vor allen schreibgeschützten Parametern erscheint auf der Vor-Ort-Anzeige das - Symbol. -
Seite 44: Diagnoseinformationen
Diagnoseinformationen Proline Promass E 200 XXXXXXXXXXXXX 3 mm A0013768 1. Sicherungskralle lösen. 2. Elektronikraumdeckel abschrauben. 3. Anzeigemodul mit leichter Drehbewegung herausziehen. Um den Zugriff auf den Verrie- gelungsschalter zu erleichtern: Anzeigemodul am Rand des Elektronikraums aufstecken. Ã Anzeigemodul steckt am Rand des Elektronikraums. -
Seite 45: Versorg.spannung
Proline Promass E 200 Diagnoseinformationen X X X X X X X X X X X X X X 20.50 S801 Versorg.spannung Menu Diagnoseliste Diagnose 1 S801 Versorg.spannung Diagnose 2 Diagnose 3 Versorg.spannung (ID:203) S801 0d00h02m25s Spannung erhöhen A0013940-DE Meldung zu Behebungsmaßnahmen å... - Seite 48 KA00050D/06/DE/15.12 71200991...
