Proline Promass E 200

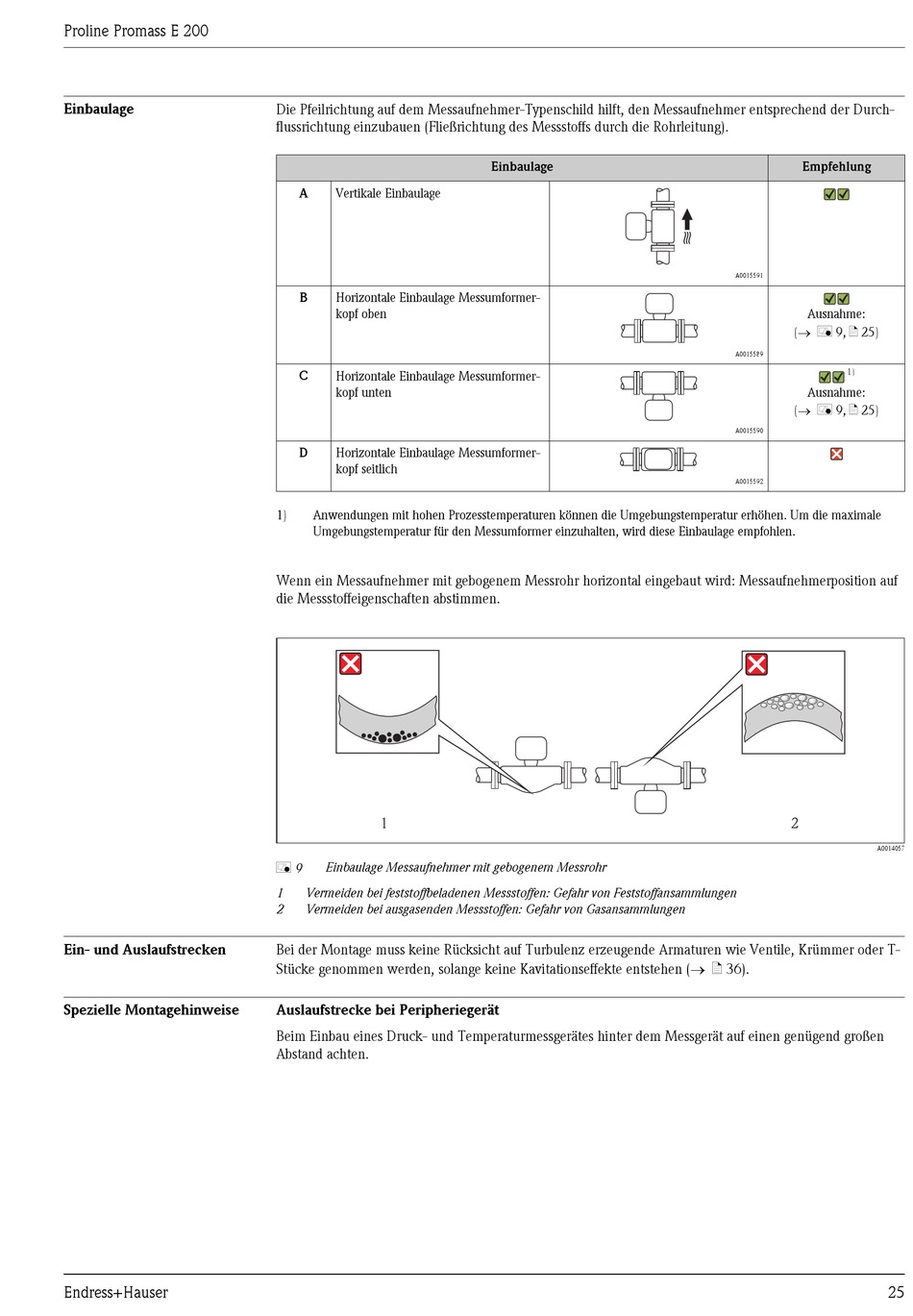

Einbaulage

Ein- und Auslaufstrecken

Spezielle Montagehinweise

Endress+Hauser
Die Pfeilrichtung auf dem Messaufnehmer-Typenschild hilft, den Messaufnehmer entsprechend der Durch-
flussrichtung einzubauen (Fließrichtung des Messstoffs durch die Rohrleitung).
A Vertikale Einbaulage
B
Horizontale Einbaulage Messumformer-
kopf oben
C Horizontale Einbaulage Messumformer-
kopf unten
D Horizontale Einbaulage Messumformer-
kopf seitlich
1) Anwendungen mit hohen Prozesstemperaturen können die Umgebungstemperatur erhöhen. Um die maximale
Umgebungstemperatur für den Messumformer einzuhalten, wird diese Einbaulage empfohlen.
Wenn ein Messaufnehmer mit gebogenem Messrohr horizontal eingebaut wird: Messaufnehmerposition auf
die Messstoffeigenschaften abstimmen.
1
Einbaulage Messaufnehmer mit gebogenem Messrohr
å 9
1 Vermeiden bei feststoffbeladenen Messstoffen: Gefahr von Feststoffansammlungen
2 Vermeiden bei ausgasenden Messstoffen: Gefahr von Gasansammlungen
Bei der Montage muss keine Rücksicht auf Turbulenz erzeugende Armaturen wie Ventile, Krümmer oder T-
Stücke genommen werden, solange keine Kavitationseffekte entstehen (® ä 36).
Auslaufstrecke bei Peripheriegerät
Beim Einbau eines Druck- und Temperaturmessgerätes hinter dem Messgerät auf einen genügend großen
Abstand achten.
Einbaulage Empfehlung
A0015591
Ausnahme:
(® å 9, ä 25)
A0015589
1)
Ausnahme:
(® å 9, ä 25)
A0015590
A0015592
2
A0014057
25
