Systemintegration
12

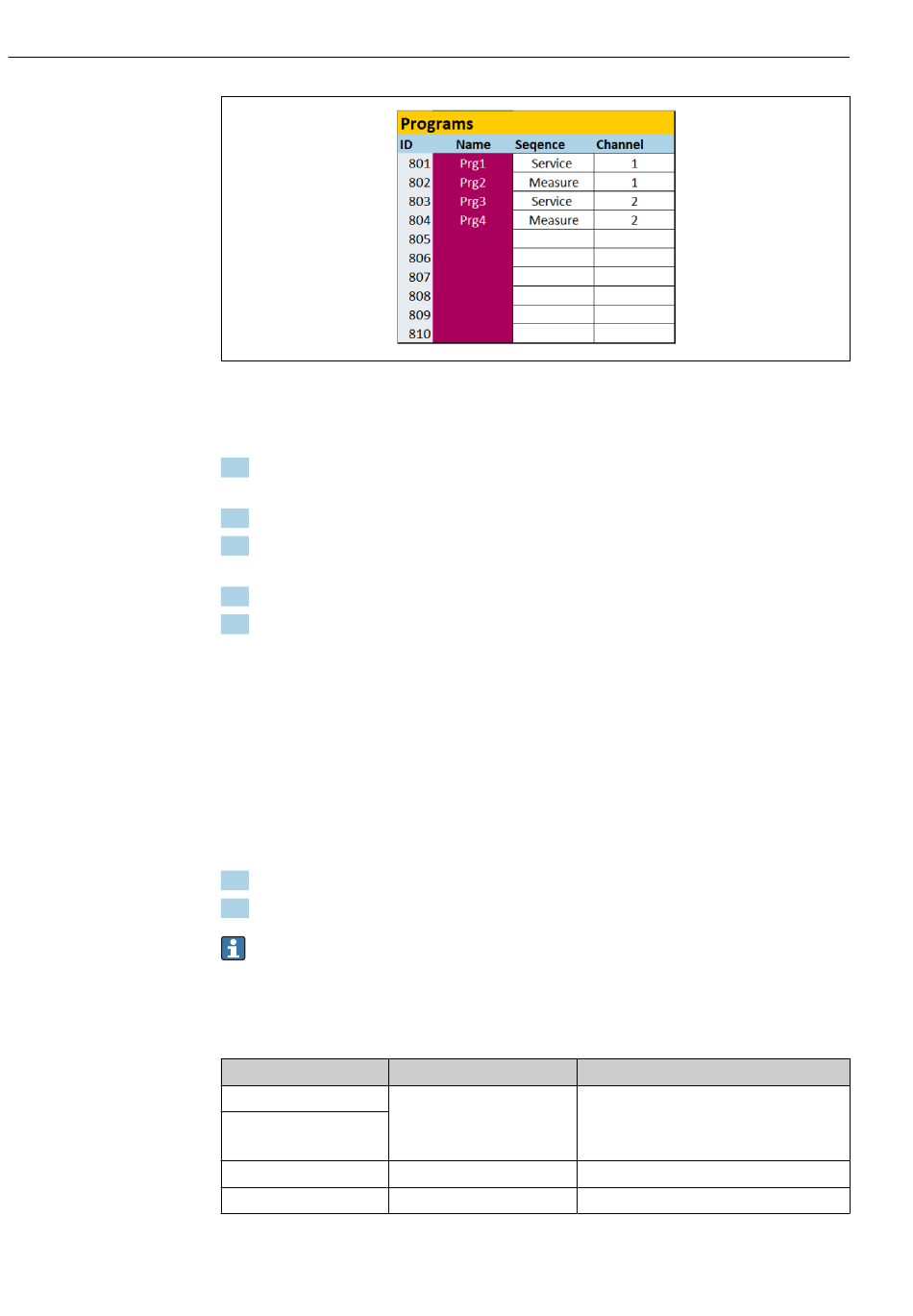

 2 Programme
Jedes Programm muss vor dem Starten ausgewählt werden. Ein Beispiel für das Steuern
von Programm 801:
1. AI auf 4 mA setzen.
 Initialisierung läuft.
2. Auf Bestätigung AO gleich 4 mA warten.
3. AI auf 11 mA setzen.
 Programmauswahl läuft.
4. Auf Bestätigung AO gleich 11 mA warten.
5. AI auf 5 mA setzen.
 Programm startet.
Nach dem Programmstart gibt der Analogausgang den Wert 5 mA aus, solange das Pro-
gramm läuft. Wenn das Programm beendet ist, gibt der Analogausgang den Wert 9 mA
aus.
Bei kurzen Programmen (z.B. Verfahren der Armatur) kann es passieren, dass der AO
gleich 9 mA ausgibt.
Nach erfolgreichem Beenden eines Programms kann direkt ein neues Programm ausge-
wählt und gestartet werden.
Falls das Programm gestoppt oder durch einen Fehler abgebricht:
1. System zuerst mit dem Senden von 4 mA initialisieren.
2. Neues Programm auswählen und starten.
Bei der Analogkommunikation werden nur die ersten 10 Programme gesteuert.
Diagnose
Diagnose über die Digitalausgänge 11-16:
DO
11
12
13
14
Beschreibung
Betriebsmodus
Armatur 1
Armatur 2
Liquiline Control CDC90
Kodierung
Einstellung, wenn DO11 = 0 und DO12 = 0
Manuell, wenn DO11 = 0 und DO12 = 1
Automatik, DO11 = 1 und DO12 = 0
Fernzugriff, DO11 = 1 und DO12 = 1
0 = Service, 1 = Messen
0 = Service, 1 = Messen
Endress+Hauser
A0041776
