Ceraphant T PTC31, PTP31, PTP35
4.3

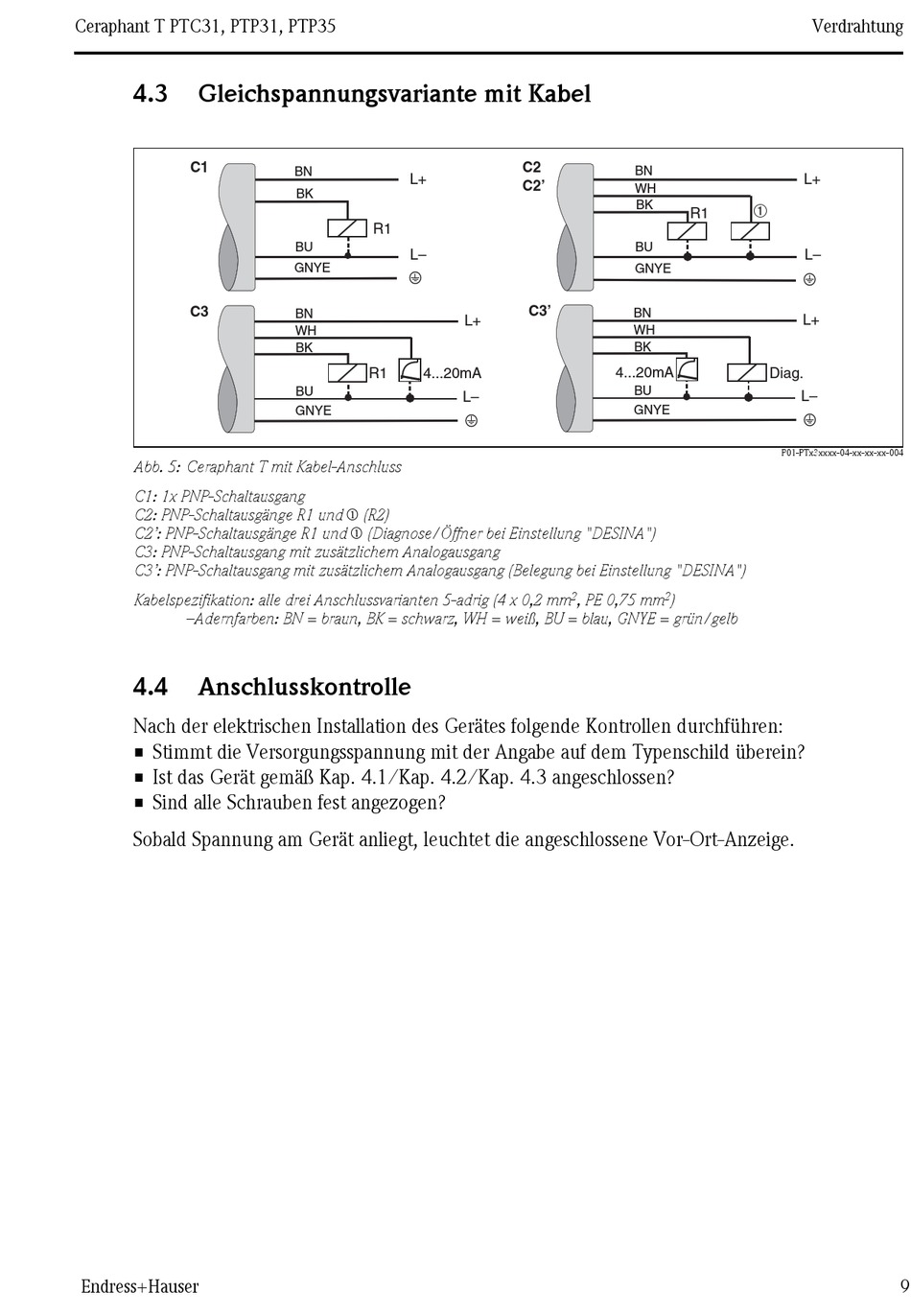

Gleichspannungsvariante mit Kabel

C1
C3
Abb. 5: Ceraphant T mit Kabel-Anschluss
C1: 1x PNP-Schaltausgang
C2: PNP-Schaltausgänge R1 und m (R2)
C2': PNP-Schaltausgänge R1 und m (Diagnose/Öffner bei Einstellung "DESINA")
C3: PNP-Schaltausgang mit zusätzlichem Analogausgang
C3': PNP-Schaltausgang mit zusätzlichem Analogausgang (Belegung bei Einstellung "DESINA")
Kabelspezifikation: alle drei Anschlussvarianten 5-adrig (4 x 0,2 mm
–Adernfarben: BN = braun, BK = schwarz, WH = weiß, BU = blau, GNYE = grün/gelb
4.4

Anschlusskontrolle

Nach der elektrischen Installation des Gerätes folgende Kontrollen durchführen:
• Stimmt die Versorgungsspannung mit der Angabe auf dem Typenschild überein?
• Ist das Gerät gemäß Kap. 4.1/Kap. 4.2/Kap. 4.3 angeschlossen?
• Sind alle Schrauben fest angezogen?
Sobald Spannung am Gerät anliegt, leuchtet die angeschlossene Vor-Ort-Anzeige.
Endress+Hauser
BN
L+
BK
R1
BU
L–
GNYE
BN
L+
WH
BK
R1 4...20mA
BU
L–
GNYE
C2
BN
C2'
WH
BK
R1
BU
GNYE
C3'
BN
WH
BK
4...20mA
BU
GNYE
2 2
, PE 0,75 mm )
Verdrahtung
L+
➀
L–
L+
Diag.
L–
P01-PTx3xxxx-04-xx-xx-xx-004
