Proline Prowirl R 200 FOUNDATION Fieldbus
Endress+Hauser

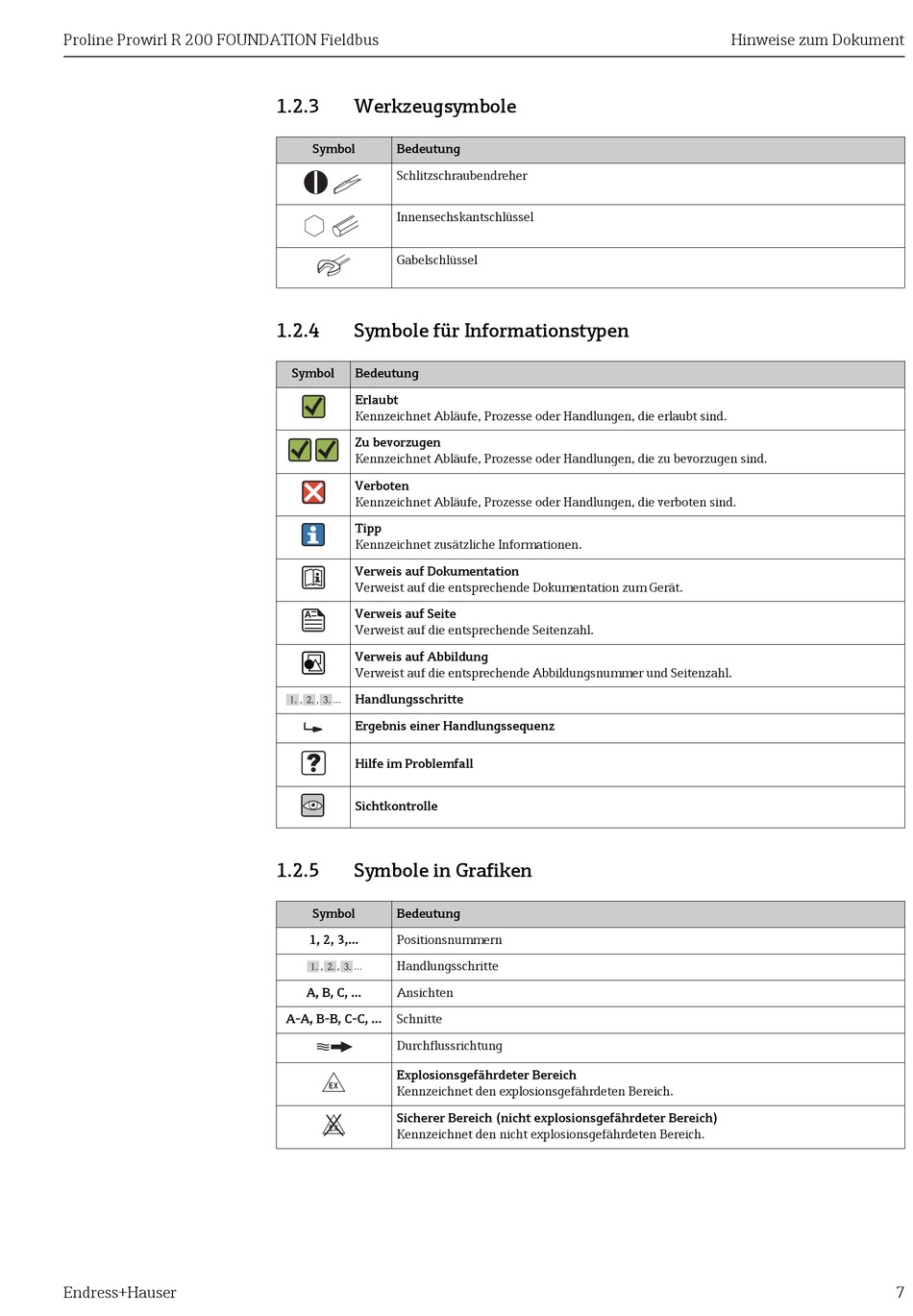

1.2.3 Werkzeugsymbole
Symbol Bedeutung
Schlitzschraubendreher
Innensechskantschlüssel
Gabelschlüssel
1.2.4 Symbole für Informationstypen
Symbol Bedeutung
Erlaubt
Kennzeichnet Abläufe, Prozesse oder Handlungen, die erlaubt sind.
Zu bevorzugen
Kennzeichnet Abläufe, Prozesse oder Handlungen, die zu bevorzugen sind.
Verboten
Kennzeichnet Abläufe, Prozesse oder Handlungen, die verboten sind.
Tipp
Kennzeichnet zusätzliche Informationen.
Verweis auf Dokumentation
Verweist auf die entsprechende Dokumentation zum Gerät.
Verweis auf Seite
Verweist auf die entsprechende Seitenzahl.
Verweis auf Abbildung
Verweist auf die entsprechende Abbildungsnummer und Seitenzahl.
Handlungsschritte
, , ...
Ergebnis einer Handlungssequenz
Hilfe im Problemfall
Sichtkontrolle
1.2.5

Symbole in Grafiken

Symbol Bedeutung
1, 2, 3,... Positionsnummern
Handlungsschritte
, , ...
A, B, C, ... Ansichten
A-A, B-B, C-C, ... Schnitte
Durchflussrichtung
Explosionsgefährdeter Bereich
-
Kennzeichnet den explosionsgefährdeten Bereich.
Sicherer Bereich (nicht explosionsgefährdeter Bereich)
.
Kennzeichnet den nicht explosionsgefährdeten Bereich.
Hinweise zum Dokument
7
