Réglage de la plaque supérieure et des plaques latérales
Si vous souhaitez régler en hauteur la plaque supérieure, ou bien si elle bouge un peu, vous
pouvez la soulever et visser ou dévisser les écrous situés sur sa partie inférieure afin d'obtenir le
résultat recherché.
Le même principe s'applique aux plaques latérales du poêle. Elles sont fixées en haut sur la
plaque supérieure et peuvent être légèrement réglées vers l'avant ou l'arrière. Pour ce faire, jouer
sur les boulons qui maintiennent les côtés du poêle. Voir schéma 7 (page 61)
La plaque sur la grille à cendres
La Plaque fournis avec les quatre trous doit être placé sur la grille à cendres. Grâce à cette plaque
votre poêle aura une combustion pure et propre. Quand vous désirez nettoyer la chambre de
combustion, il faut simplement retirer la plaque et pousser la cendre dans le tiroir à cendres.
Protection incendie
Protection incendie dans la zone de rayonnement
Dans la zone de rayonnement de la chaleur devant la vitre de l'ap¬pareil ne doivent être posés
aucun élément inflammable, ni objet, ni meuble, à moins de 120 cm de distance de l'appareil.
Cette distance peut se réduire à 40 cm, si un pare feu anti- rayonnement bien aéré des deux
côtés est mis en place. Le poêle ne doit pas être modifié ni manipulé !
Protection incendie hors de la zone de rayonnement

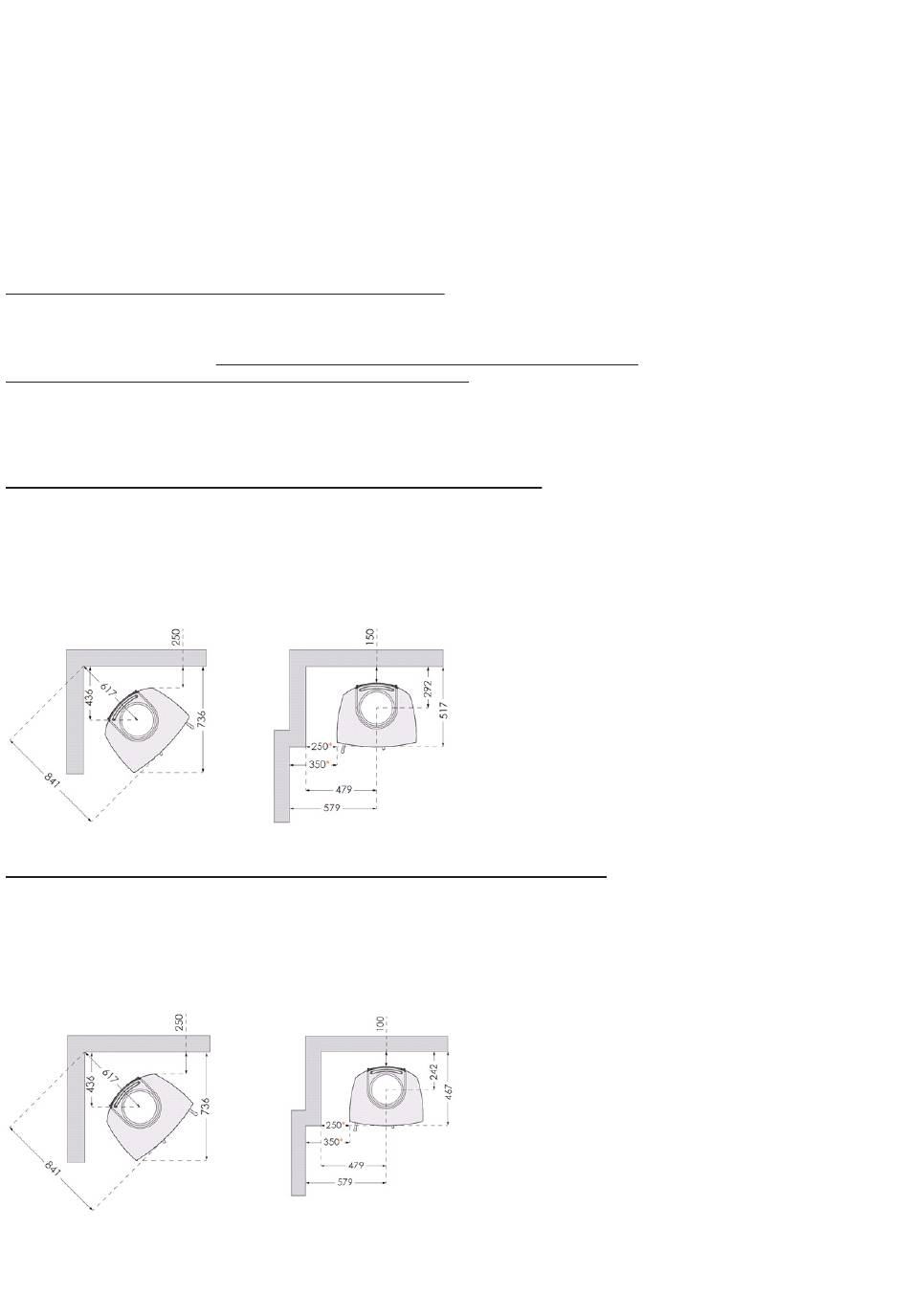

Distances de sécurité : voir le schéma ci-dessous (*Les distances mentionnées sont valables pour
le poêles à bois uniquement. D'autres normes/distances de sécurité s'appliquent pour les rac-
cords).
TT30 + TT30S Si installation avec tuyaux simple paroi
150 mm à l'arrière
250 mm sur les cotés
350 mm sur les cotés-devant (avant +350mm)
250 mm installation d'angle 45°
1050 mm devant
Image 1
TT30 + TT30S Si installation avec tuyaux double paroi isolés
100 mm à l'arrière
250 mm sur les cotés
350 mm sur les cotés-devant (avant +350mm)
250 mm installation d'angle 45°
1050 mm devant
Image 3
54
(Image 2)
(Image 2)
(Image 2)
(Image 1)
Image 2
(Image 4)
(Image 4)
(Image 4)
(Image 3)
Image 4
