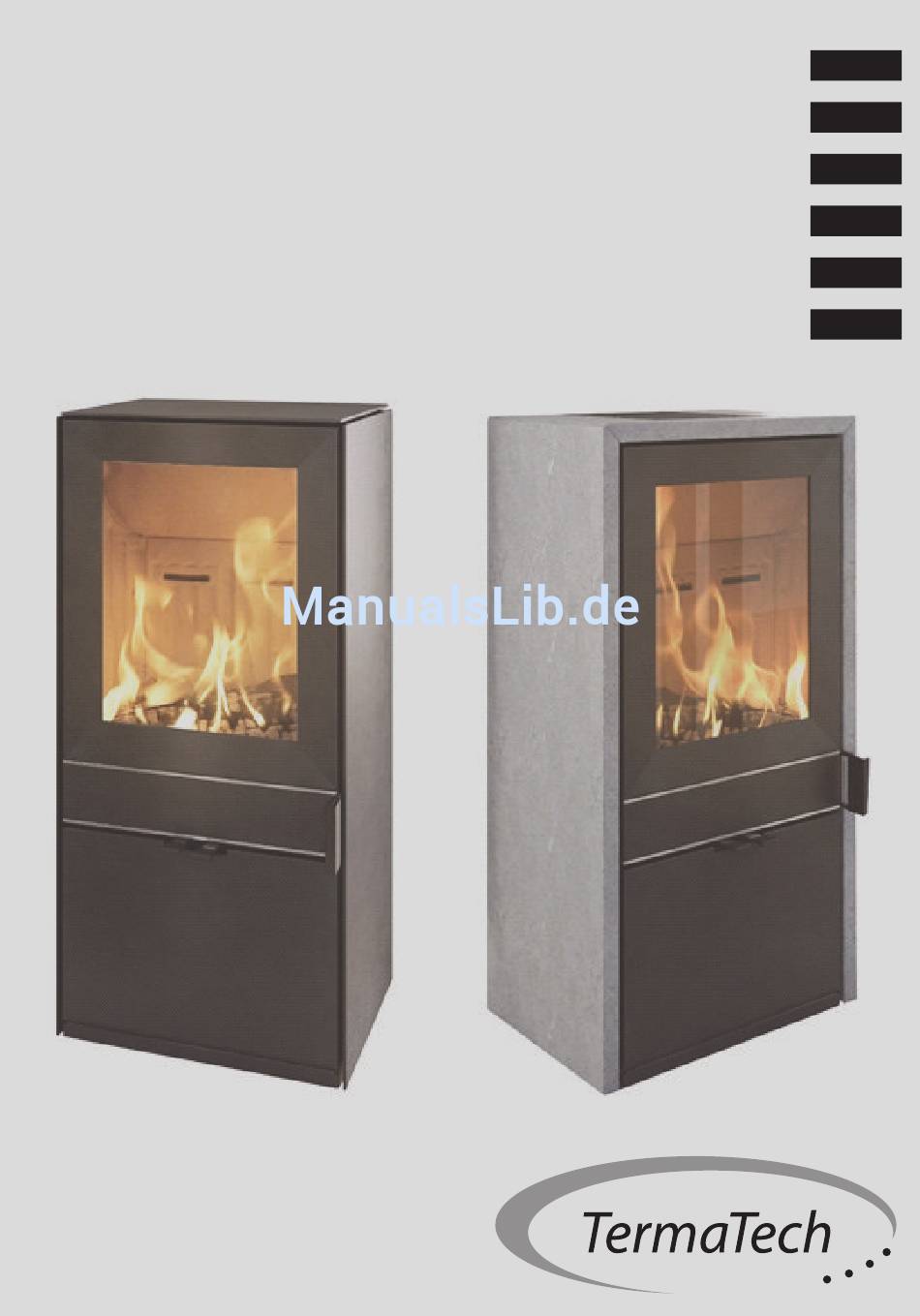

- Seite 1 DK - 2 DE - 16 UK - 30 TT60 + TT60S + TT60W SE - 48 NO - 61 FR - 74...
-
Seite 2: Inhaltsverzeichnis
9.3 Außenteile, die nicht von der Garantie gedeckt sind 9.4 Die Garantie gilt nicht für Fehler, die aus folgenden Gründen auftreten 9.5 Beanstandungen 9.6 Garantie und Sicherheit 10.0 Zulassung erteilt von 10.1 Die Serie TT60 wurde entspechend den folgenden Normen geprüft und zugelassen... -
Seite 3: Ihr Neuer Termatech Kaminofen
1.0 Ihr neuer TermaTech Kaminofen Herzlichen Glückwunsch zu Ihrem neuen Kaminofen. Wir danken Ihnen, dass Sie sich für einen TermaTech Kaminofen entschieden haben und wün- schen Ihnen viele schöne Stunden bei gemütlicher Wärme. Lesen Sie vor der Verwendung des Ofens bitte diese Montage- und Bedienungsanleitung, um sich mit den geltenden Vorschriften und erforderlichen Maßnahmen zur Wartung vertraut zu machen. -
Seite 4: Schornsteinfeger
Ofentür. Daher dürfen Kaminofen und Dunstabzugshauben in solchen Fällen niemals gleichzeitig benutzt werden. Die TT60-Serie (Nicht TT60W. Siehe 13.7.: Einbau von Frischluftstutzen) wird mit Frisch- luftstutzen geliefert. Wenn man sichergehen möchte, dass die Verbrennungsluft nicht dem Raum, in dem der Ofen steht, entnommen wird, kann an diesem Frischluftstutzen ein Luftkanal mit 80 mm Durchmesser angeschlossen werden. -
Seite 5: Brennmaterial Für Den Kaminofen
Startluft (Primärluft) und Betriebsluft (Sekundärluft) werden am Kaminofen auf Maximum gestellt (beide Grife herausziehen). Wir empfehlen, TermaTech Bio-Anzünder zu verwenden (Artikelnr. 43-630), da diese aus natürli- chen Materialien hergestellt sind. Die Bio-Anzünder bieten eine lange Brenndauer und entwickeln schnell große Flammen und hohe Temperaturen. -
Seite 6: Einlegen Der Holzscheite
Temperatur des Rauchrohrs zu beobachten, falls dies möglich ist. Mit einem TermaTech Rauchrohrthermometer kann diese Temperatur am nicht isolierten Rauchrohr etwa 1 m über dem Ofen gemessen werden. Diese Temperatur sollte zwischen 100 °C und 300 °C liegen. -
Seite 7: Holzscheite Nachlegen
Schutzmaterial) kann Verbrennungen verursachen. Denken Sie daran, Kinder auf diese Gefahr aufmerksam zu machen und sie vom Kaminofen fer- nzuhalten, wenn er in Betrieb ist. TermaTech bietet verschiedene Gitter zum Schutz von Kindern oder Haustieren an. 5.0 Wichtige Tipps und Ratschläge 5.1 Anzünder/Anzündholz... -
Seite 8: Bio-Briketts
Denn erst durch die Lagerung wird der richtige Feuchtegehalt von 15 % bis 20 % erreicht. Der Feuchtegehalt des Kaminholzes lässt sich am einfachsten mit einem TermaTech Feuchtemessgerät überprüfen, den Sie bei Ihrem Händler erhalten (Artikelnr. 92-150). 5.9 Asche Die Asche aus dem Ofen kann im Abfallbehälter für Hausmüll entsorgt werden. -
Seite 9: Rauch- Und Rußgeruch
6.3 Rauch- und Rußgeruch Problem • Rauch- und Rußgeruch Behebung • Wind drückt in den Schornstein. Dies geschieht oft bei bestimmten Windrichtungen. Der Schornstein muss dann verlängert werden oder ein Rauchsauger ist anzubringen. Wen- den Sie sich bitte an Ihren Händler. •... -
Seite 10: Glasscheibe
Seiten des Ofens etwa 5 bis 10 mm über dem Boden abschließen. Falls eine in Form geschnittene Glasbodenplatte verwendet wird, sind die Füße entsprechend nachzustellen. Siehe Abschnitt 13.3. 8.3 Einstellung des Magnetverschlusses Der Verschluss des TT60 besteht aus 2 kräftigen, hitzebeständigen Magneten, die bis zu 300 °C Hitze vertragen. Werksseitig sind diese Magnete so eingestellt, dass man mit 4,5 bis 5 kg am Handgrif ziehen muss, um die Ofentür zu öfnen. Wenn man die zum Öfnen erforderliche Kraft erhöhen oder verringern möchte, kann man unter die Magnete Distanzscheiben legen oder die vorhandenen... -
Seite 11: Die Garantie Gilt Nicht Für Fehler, Die Aus Folgenden Gründen Auftreten
Garantiezeit auftreten, sendet TermaTech A/S versandkostenfrei ein passendes Ersatzteil, um den Fehler zu beheben. Zusätzliche Verplichtungen, wie z. B. die Montage des Er- satzteils, übernimmt TermaTech A/S nicht. Der Käufer hat keine über den Anspruch auf Lieferung des Ersatzteils hinausgehenden Ansprüche auf Ersatz von direkten oder indirekten Schäden. Die Beseitigung von Fehlern oder der Austausch von Teilen des Produkts verlängert nicht die ursprüngliche Garantiezeit für das Produkt oder die ausgetauschten Teile. -
Seite 12: Technische Daten
372mm 370mm Gewicht (ca.): 143kg 178kg 116kg Durchmesser des Rauchstutzens: 150 mm Bei Test des TT60 gemessene Mittelwerte: Rauchgastemperatur 226 °C Ruachgasmassenluss 5,3 g/s Wirkungsgrad 83 % Rauchzug 12 Pa 12.0 Sicherheitsabstände und Aufstellung des Ofens 12.1 Sicherheitsabstände zu brennbaren Wänden: Abstand zu brennbarer Wand hinter dem Ofen: 75mm Abb. - Seite 13 13.0 Abbildungen mit Erläuterungen 13.1 Austausch der Isolierplatten 13.2 Einstellung des Automatikverschlusses 13.1. Replacement of insulation plates Zuerst die Den Stift entfernen Rauchwendeplatte und die Schraube herausnehmen. (nach rechts) Platte Nr. 1. anziehen, je nach- Danach die Seiten- dem, wie schnell die platten 2 (links) und Tür sich schließen 3 (rechts) heraus-...
-
Seite 14: Befestigung Der Frischluftstutzen Am Tt60W
13.7 Befestigung der Frischluftstutzen am TT60W Heben Sie den Frischluftstutzen vorsichtig an Der Frischluftstutzen wird mit die 4 gelieferte und drücken Sie ihn leicht gegen den Ofen. Schrauben gefestigt. - Seite 15 Leistu gserkläru g TT60-CPR-2017-Version1 Bauprodukt-Typ: Produkttyp/Anwendung: Raumheizer für feste Brennstoff ohne Warmwasserversorgung TT60: S01-670 Art: TT60S: S01-672 TT60W: S01-674 Brennstoff: Holz Produktions Nr.: Siehe Typenschild auf der Rückseite des Ofens Hersteller: TermaTech A/S E-mail: info@termatech.com Gunnar Clausens Vej 36 Web: www.termatech.com...
- Seite 16 TermaTech AS • DK-8260 Viby J. • Tlf: +45 8742 0035 99-280 version 11/2017...
