SATEL

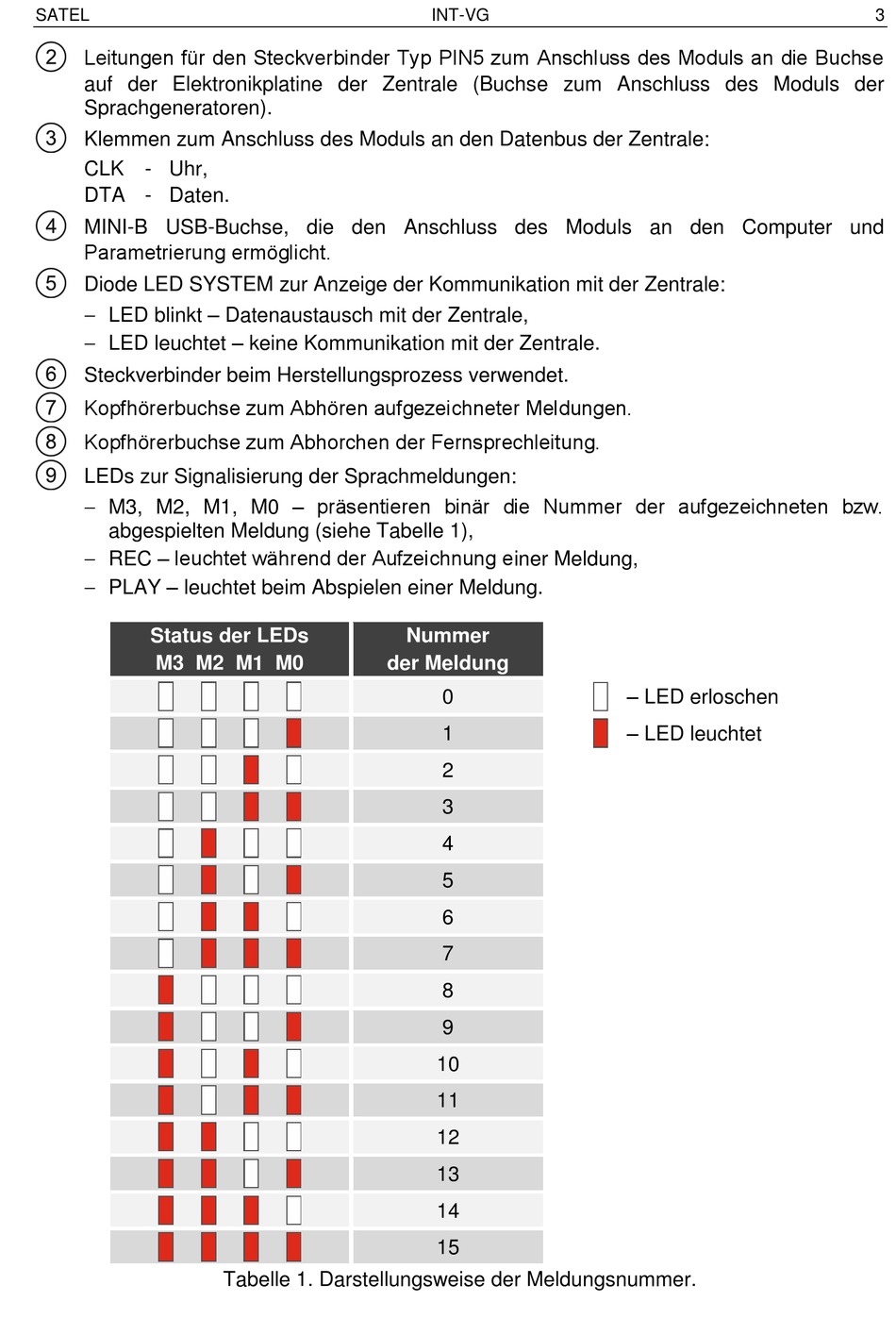

Leitungen für den Steckverbinder Typ PIN5 zum Anschluss des Moduls an die Buchse
auf der Elektronikplatine der Zentrale (Buchse zum Anschluss des Moduls der
Sprachgeneratoren).
Klemmen zum Anschluss des Moduls an den Datenbus der Zentrale:
CLK - Uhr,
DTA - Daten.
MINI-B USB-Buchse, die den Anschluss des Moduls an den Computer und
Parametrierung ermöglicht.
Diode LED SYSTEM zur Anzeige der Kommunikation mit der Zentrale:
LED blinkt – Datenaustausch mit der Zentrale,
LED leuchtet – keine Kommunikation mit der Zentrale.
Steckverbinder beim Herstellungsprozess verwendet.
Kopfhörerbuchse zum Abhören aufgezeichneter Meldungen.
Kopfhörerbuchse zum Abhorchen der Fernsprechleitung.
LEDs zur Signalisierung der Sprachmeldungen:
M3, M2, M1, M0 – präsentieren binär die Nummer der aufgezeichneten bzw.
abgespielten Meldung (siehe Tabelle 1),
REC – leuchtet während der Aufzeichnung einer Meldung,
PLAY – leuchtet beim Abspielen einer Meldung.
Status der LEDs
M3 M2 M1 M0
der Meldung
Tabelle 1. Darstellungsweise der Meldungsnummer.
INT-VG
Nummer
0
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
– LED erloschen
– LED leuchtet
3
