Satel INT-RX Bedienungsanleitung

Das Erweiterungsmodul INT-RX ist in Einbruch- und Überfallmeldesystemen einsetzbar.
Das Modul arbeitet mit den Alarmzentralen der Serie INTEGRA (Firmware 1.05 oder höher)
und VERSA zusammen. Es ermöglicht, den Betreibern des Alarmsystems die Handsender
einfach zuzuweisen. Sie können mit dem Handsender bis zu 6 Funktionen realisieren.
Das Gerät kann bis zu 248 von SATEL hergestellten Handsender bedienen (die Anzahl der
Handsender hängt vom Typ der Zentrale ab). Die Übertragung vom Handsender wird
dynamisch in der Technologie K
Arbeit als auch die Beständigkeit gegen zufällige, von anderen Komponenten kommende
Steuerungssignale. Das Erweiterungsmodul bedient alle von der Firma SATEL hergestellten
Handsender, aber nur die Handsender T-4 und P-4 erlauben, alle Möglichkeiten des
Erweiterungsmoduls richtig zu nutzen.
1. Beschreibung der Elektronikplatine
1 2 3

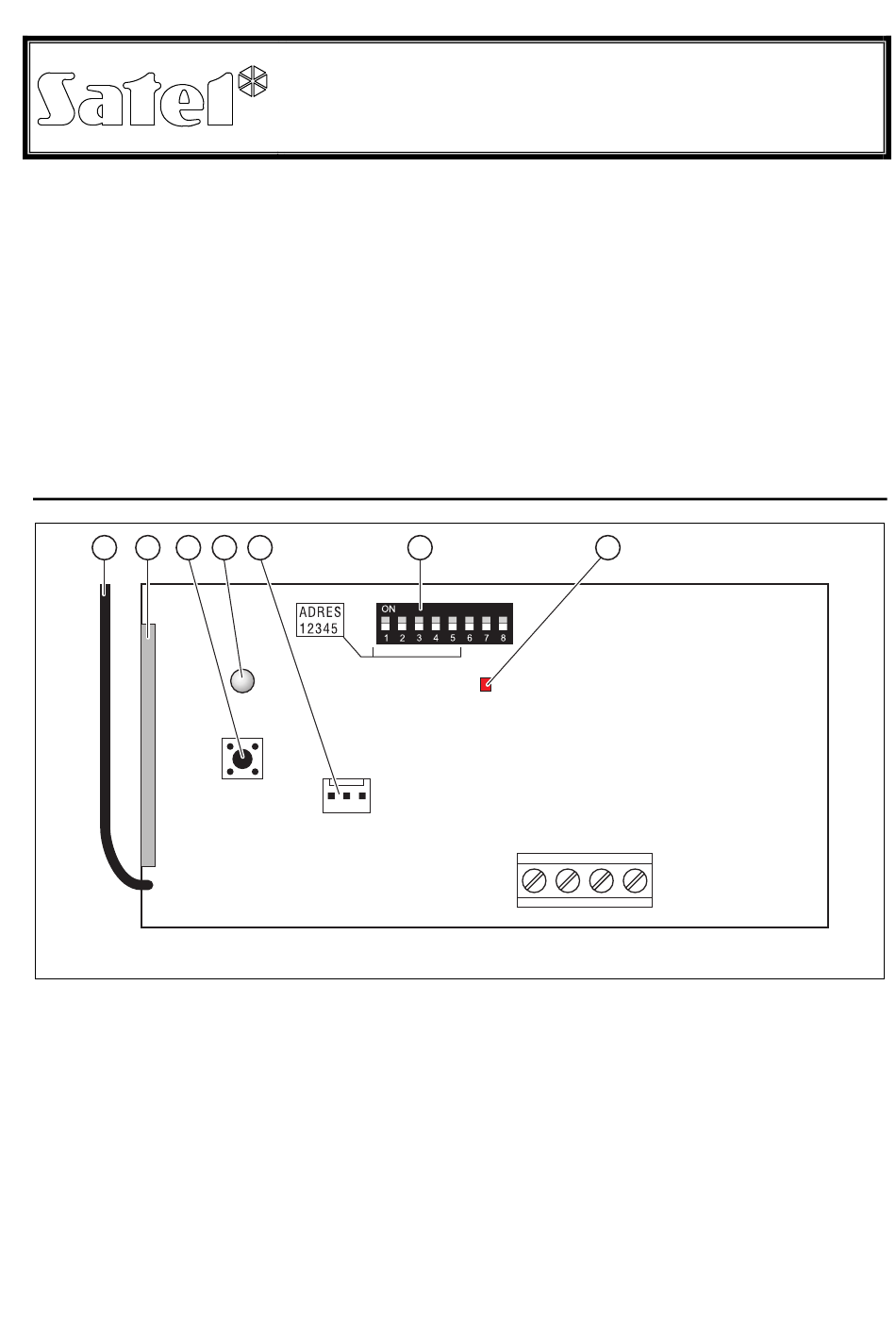

Abb. 1. Elektronikplatine des Erweiterungsmoduls INT-RX.
Erläuterungen zur Abbildung:
1 – Antenne.
2 – Superheterodynempfänger mit hoher Sensibilität, beständig gegen Störungssignale.
3 – Sabotagekontakt.
4 – zweifarbige LED signalisiert:
− Diode leuchtet grün – die Kommunikation mit der Zentrale funktioniert richtig;
− Diode blinkt grün – keine Kommunikation mit der Zentrale;
− Diode leuchtet rot – das Erweiterungsmodul empfängt die Übertragung vom
Handsender mit einer guten Batterie;
− Diode blinkt rot – das Erweiterungsmodul empfängt die Übertragung vom
Handsender mit einer schwachen Batterie.
ERWEITERUNGSMODUL ZUR
BEDIENUNG DER HANDSENDER 433 MHZ
®
L
EE OQ
4 5
RS232
(TTL)
INT-RX
®
kodiert. Das gewährleistet sowohl die Sicherheit der
6
COM CLK DAT
int-rx_de 05/09
7
+12V
