INT-RX-S
ERWEITERUNGSMODUL FÜR 433 MHz HANDSENDER
Das Erweiterungsmodul INT-RX-S ermöglicht die Steuerung der Geräte mittels 433 MHz Handsender.
Diese Anleitung bezieht sich auf das Erweiterungsmodul mit der Firmwareversion 1.04. Das Erweiterungsmodul
wird durch folgende Geräte unterstützt:
•
Alarmzentrale INTEGRA (Firmwareversion 1.05 oder höher) / INTEGRA Plus / VERSA / VERSA Plus /
VERSA IP / PERFECTA 16 und PERFECTA 32 (Firmwareversion 1.02 oder höher),
•
Zutrittskontrollzentrale ACCO-NT.
1. Eigenschaften
•
Überlagerungsfunkempfänger.
•
Bedienung bis zu 248 433 MHz Handsender, die von SATEL angeboten sind (Anzahl bedienter
Handsender hängt von der Zentrale ab).
•
Übertragungen aus den Handsendern, mit dem dynamisch wechselnden Code KeeLoq geschützt.
•
Bis zu 6 Steuerfunktionen über Handsender bedienbar.
•
Mögliche Aktualisierung der Firmware des Erweiterungsmoduls.
•
Sabotagekontakt gegen Öffnen und Abriss von der Unterlage.

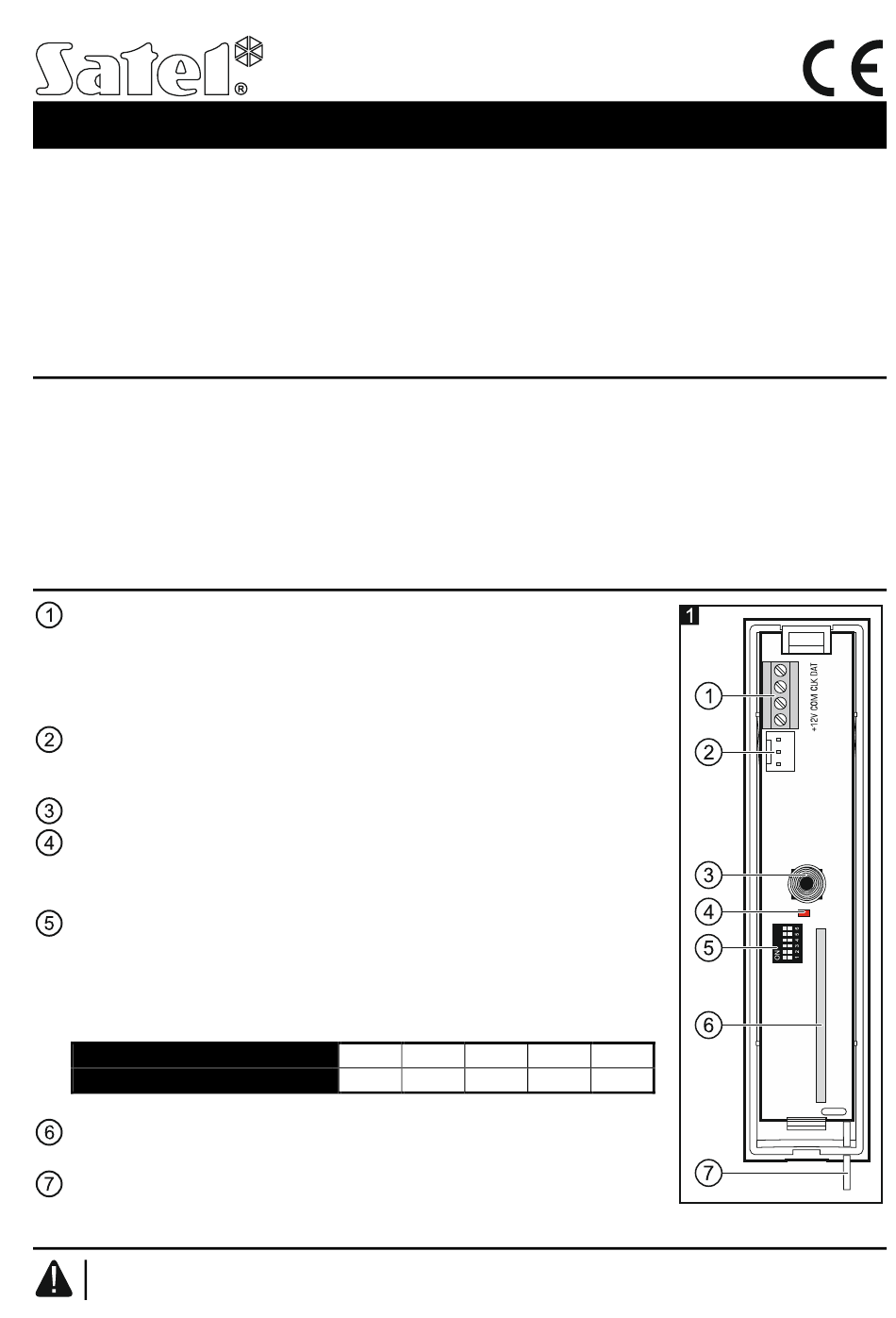

2. Elektronikplatine
Klemmen:
+12V - Stromversorgung;
COM - Masse;
CLK - Uhr;
DAT - Daten.
RS-232 Port (TTL Standard) ermöglicht die Aktualisierung der Firmware des
Moduls. Das Gerät kann mit dem Computer mithilfe des von SATEL
angebotenen USB-RS Konverters verbunden werden.
Sabotagekontakt.
LED-Diode zur Anzeige der Kommunikation mit der Zentrale:
− LED blinkt – Datenaustausch mit der Zentrale;
− LED leuchtet – keine Kommunikation mit der Zentrale.
Gruppe von DIP-Schaltern. Die Schalter 1-5 dienen zur Adresseinstellung.
Der Schalter in OFF-Position hat den Wert 0. Die Zahlenwerte, die den auf
ON eingestellten Schaltern entsprechen, präsentiert die Tabelle 1. Die
Summe der an den Schaltern 1-5 eingestellten Zahlenwerte ist die Adresse.
Die Adresse muss anders sein, als die in anderen an den Datenbus der
Zentrale angeschlossenen Geräten.
Schalternummer
Zahlenwert
Überlagerungsfunkempfänger
Störungssignale.
Antenne.
3. Montage
Alle elektrischen Anschlüsse sind bei abgeschalteter Stromversorgung auszuführen.
1 2
1 2
Tabelle 1.
mit hoher Sensibilität,
3 4 5
4 8 16
beständig gegen
