6. Steuerungs- und Kontrollelemente
Display
Auf dem Display werden angezeigt:
• Der Anzeigebalken im Lecksuch-Modus
und Zahlenwerte im Analyse-Modus oder
beides im Kombinierten Modus.
• Die sechs Hauptmenüs. Die jeweilige Po-
sition wird auf einer horizontalen Skala
angezeigt. Der Wechsel zwischen den
Menüs erfolgt über die Tasten < und >.
• Die Hauptmenüs haben Untermenüs,
welche ebenfalls jeweils auf einer hori-
zontalen Skala angezeigt und mit Hilfe
der Tasten < und > gewählt werden kön-
nen.
• Skalen zur Festlegung von Zahlenwer-
ten,
• Meldungen
• Anzeige für Batteriestatus in der oberen
rechten Ecke
Drucktasten
Die Funktionen der Drucktasten erscheinen
am unteren Rand des Displays.
• Der Wechsel zwischen den Menüs er-
folgt über die Tasten < und >.
• Durch Drücken von Eingabe gelangen
Sie in das nächste Untermenü.
• Durch Drücken von Speichern werden
die eingegebenen Werte gespeichert.
• Durch Drücken von Rückgängig werden
die vorher eingegebenen Werte wieder
hergestellt.
• Durch Drücken von Zurück gelangen Sie
zur nächsthöheren Ebene.

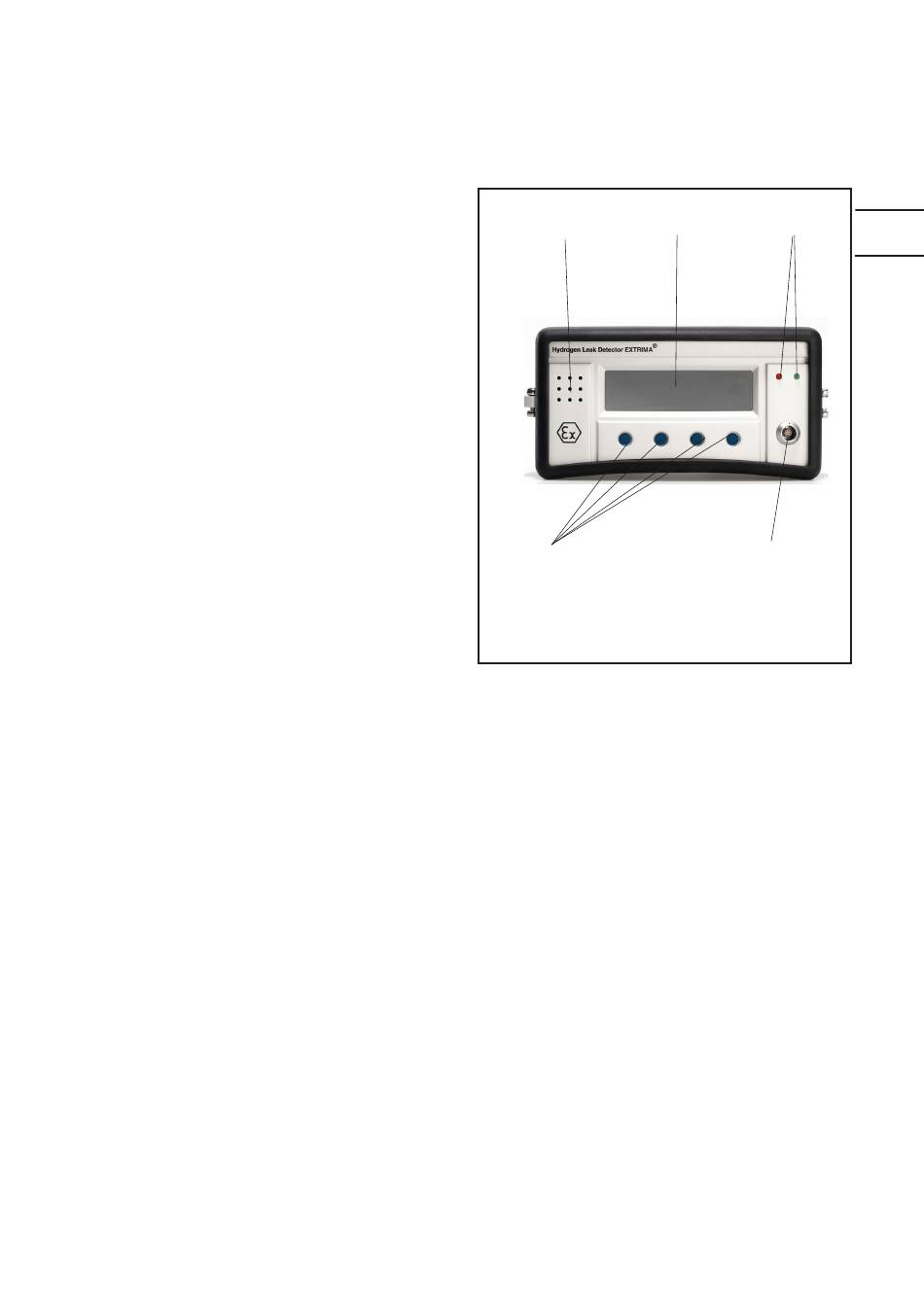

Lautsprecher Display LED-Anzeigen
Funktions
drucktasten
Das Display verfügt über eine
Bildschirmschoner-Funktion. Siehe S. 27
LED-Anzeigen
Die beiden LED-Anzeigen am Gerät und die
zwei LED-Anzeigen am Messkopf geben über
den Gerätestatus wie folgt Aufschluss:
• Die grüne LED blinkt langsam während
der Aufwärmphase.
• Konstant leuchtende grüne LED bedeu-
tet, dass das Gerät betriebsbereit ist und
dass das Wasserstoffsignal unterhalb der
Leckgrenze ist.
• Konstant leuchtende rote Lampe zusammen
mit der Display-Anzeige LECK bedeutet, dass
das Gerät ein Leck erkannt hat, das über den
festgesetzten Alarmpegel hinausgeht.
• Schnell blinkende rote Lampe, lesen
Sie die Mitteilung auf dem Display. Siehe
Fehler behebung auf Seite 39.
INFICON - Benutzerhandbuch Extrima
Messkopf-
anschluss
15
DE
