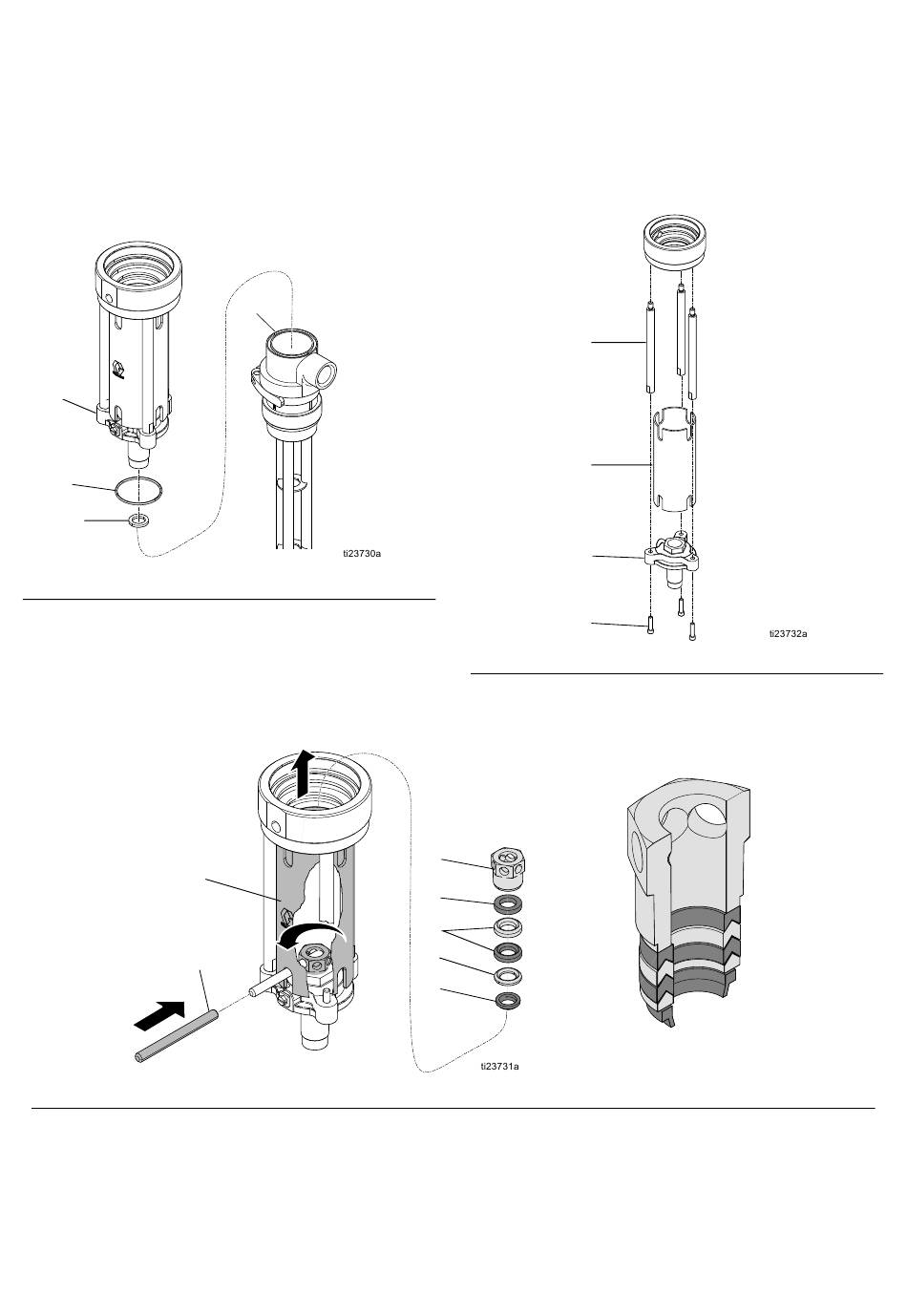

12. Befestigungsflansch (26) vom Pumpensockel (34)
abschrauben. O-Ring (32*) und PTFE-Dichtring (33*)
vom Pumpensockel (34) entfernen. Alle Teile auf
Beschädigungen untersuchen. Siehe A
HINWEIS: Unteren Schlitz der Abdeckung (75) ausrichten
und mit Stift (69) die Sechskantmutter/Packungen von der
Pumpenwelle lösen.
26
*32
*33
A . 23
BB
13. Sechskantmutter (27) vom Befestigungsflansch (26)
entfernen. Buchsendichtung (30*), 2 PTFE-Dichtringe
(29*), Steckdichtung (28*) uns Abstreifer (31*)
entfernen. Alle Teile auf Beschädigungen
untersuchen. Siehe A
75
69
A . 25
BB
312525Y
. 23.
BB
34
. 25.
BB
14. Befestigungselemente (60) lösen und Flansch (26)
und Verbindungsstangen (25) abnehmen.
Schutzabdeckung (75) herausschieben.
Verbindungsstangen (25) mit den Auflageflächen
des Schraubenschlüssels lösen.
25
75
26
60
A . 24
BB
27
*30
*29
*28
*31
Die Unterpumpe reparieren
Vergrößerte Detailansicht
Dichtungspackung.
