Reparatur des Luftmotors

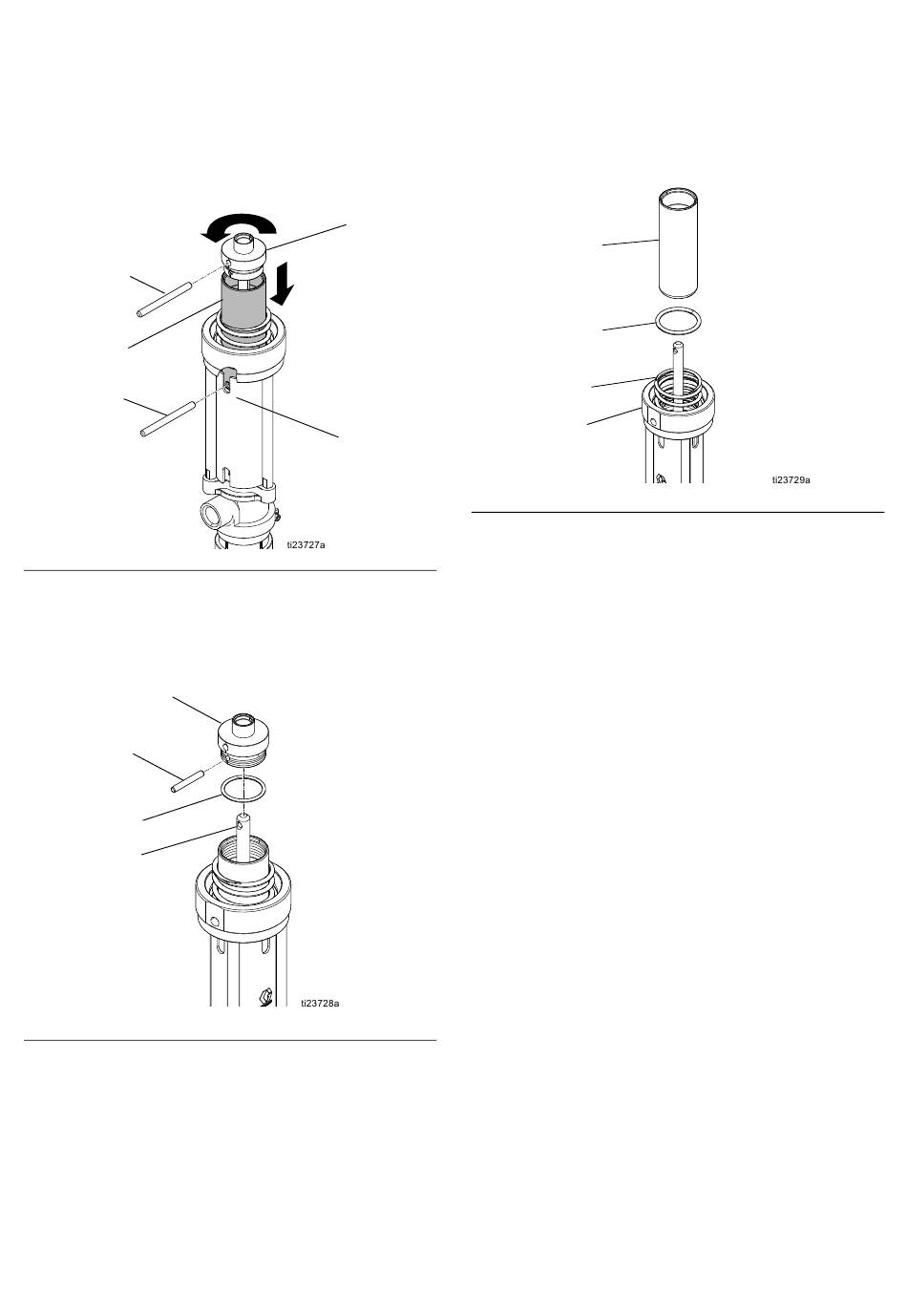

5. Schlitz der Abdeckung (75) mit dem Kolbenloch
ausrichten und Stift (69) in das Kolbenloch
einschieben, um den Kolben am Verdrehen zu
hindern. Zweiten Stift (69) zum Abschrauben der
Kolbenkappe (17) und Trennen des Kolbens (21)
verwenden, um Passstift (19) freizulegen.
Siehe A . 13.
BB
69
21
69
A . 13
BB
6. Passstift (19) entfernen und Kolbenkappe (17)
von Förderwelle (20) abnehmen. O-Ring (50*)
von der Kolbenkappe abnehmen. Alle Teile auf
Beschädigungen untersuchen. Siehe A
17
19
*50
20
A . 14
BB
16
7. Luftkolben (21) nach oben aus der Luftmotorbasis
(23) herausziehen. O-Ring (24*) von der
Luftmotorbasis entfernen. Alle Teile, einschließlich
der Feder (22) in der Luftmotorbasis auf
Beschädigungen überprüfen. Siehe A
17
75
A . 15
BB
. 14.
BB
21
*24
22
23
. 15.
BB
