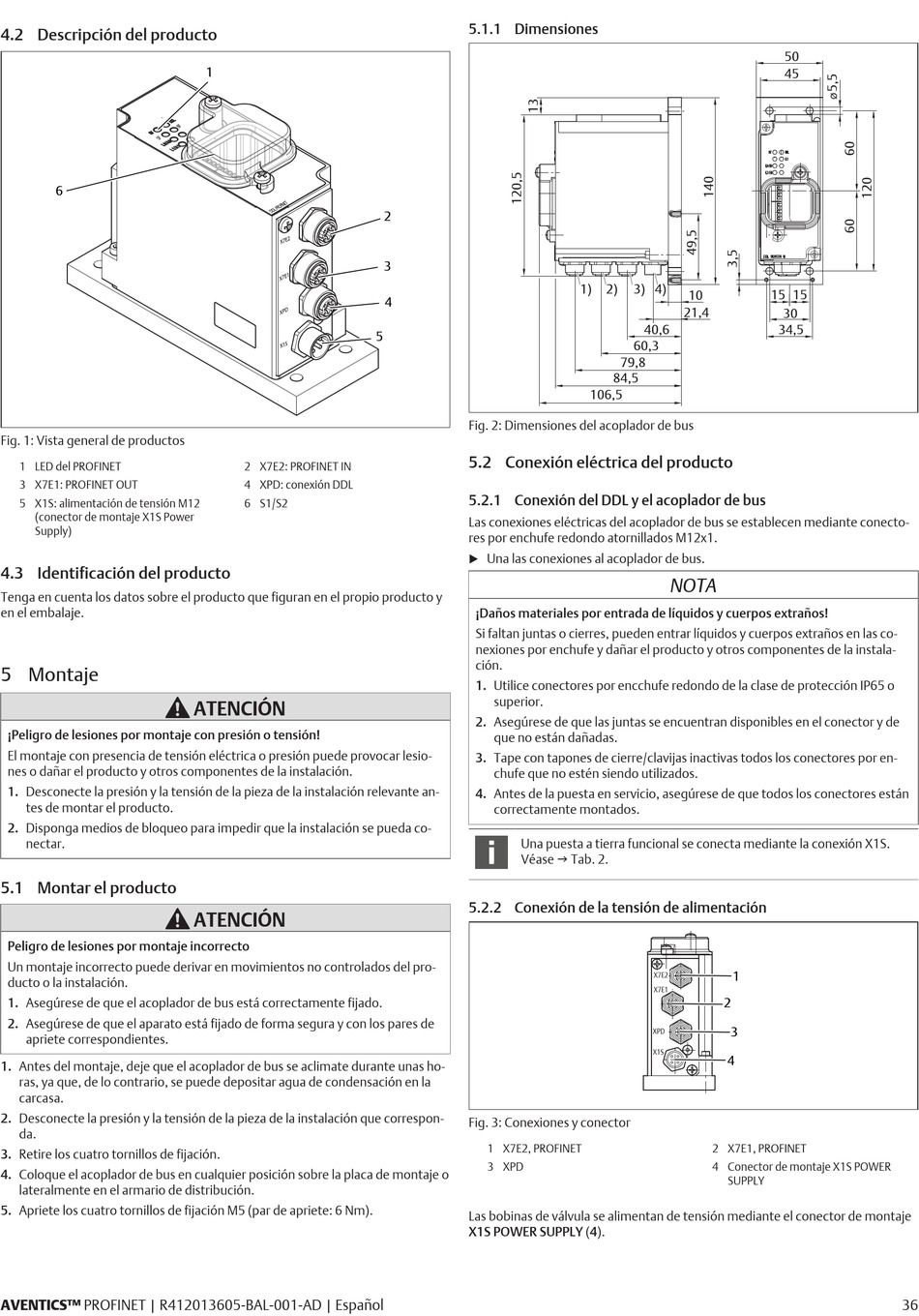

4.2 Descripción del producto
6
Fig. 1: Vista general de productos
1 LED del PROFINET
3 X7E1: PROFINET OUT
5 X1S: alimentación de tensión M12
(conector de montaje X1S Power
Supply)
4.3 Identificación del producto
Tenga en cuenta los datos sobre el producto que figuran en el propio producto y
en el embalaje.
5 Montaje
¡Peligro de lesiones por montaje con presión o tensión!
El montaje con presencia de tensión eléctrica o presión puede provocar lesio-
nes o dañar el producto y otros componentes de la instalación.
1. Desconecte la presión y la tensión de la pieza de la instalación relevante an-
tes de montar el producto.
2. Disponga medios de bloqueo para impedir que la instalación se pueda co-
nectar.
5.1 Montar el producto
Peligro de lesiones por montaje incorrecto
Un montaje incorrecto puede derivar en movimientos no controlados del pro-
ducto o la instalación.
1. Asegúrese de que el acoplador de bus está correctamente fijado.
2. Asegúrese de que el aparato está fijado de forma segura y con los pares de
apriete correspondientes.
1. Antes del montaje, deje que el acoplador de bus se aclimate durante unas ho-
ras, ya que, de lo contrario, se puede depositar agua de condensación en la
carcasa.
2. Desconecte la presión y la tensión de la pieza de la instalación que correspon-
da.
3. Retire los cuatro tornillos de fijación.
4. Coloque el acoplador de bus en cualquier posición sobre la placa de montaje o
lateralmente en el armario de distribución.
5. Apriete los cuatro tornillos de fijación M5 (par de apriete: 6 Nm).
AVENTICS™ PROFINET | R412013605-BAL-001-AD | Español
1
2 X7E2: PROFINET IN
4 XPD: conexión DDL
6 S1/S2
ATENCIÓN
ATENCIÓN
5.1.1 Dimensiones
2
3
4
5
Fig. 2: Dimensiones del acoplador de bus
5.2 Conexión eléctrica del producto
5.2.1 Conexión del DDL y el acoplador de bus
Las conexiones eléctricas del acoplador de bus se establecen mediante conecto-
res por enchufe redondo atornillados M12x1.
Una las conexiones al acoplador de bus.
u
¡Daños materiales por entrada de líquidos y cuerpos extraños!
Si faltan juntas o cierres, pueden entrar líquidos y cuerpos extraños en las co-
nexiones por enchufe y dañar el producto y otros componentes de la instala-
ción.
1. Utilice conectores por encchufe redondo de la clase de protección IP65 o
superior.
2. Asegúrese de que las juntas se encuentran disponibles en el conector y de
que no están dañadas.
3. Tape con tapones de cierre/clavijas inactivas todos los conectores por en-
chufe que no estén siendo utilizados.
4. Antes de la puesta en servicio, asegúrese de que todos los conectores están
correctamente montados.
Una puesta a tierra funcional se conecta mediante la conexión X1S.
Véase g Tab. 2.
5.2.2 Conexión de la tensión de alimentación
Fig. 3: Conexiones y conector
1 X7E2, PROFINET
3 XPD
Las bobinas de válvula se alimentan de tensión mediante el conector de montaje
X1S POWER SUPPLY (4).
1)
2)
3)
4)
10
21,4
40,6
60,3
79,8
84,5
106,5
NOTA
X7E2
1
X7E1
2
3
XPD
X1S
4
2 X7E1, PROFINET
4 Conector de montaje X1S POWER
SUPPLY
50
45
15
15
30
34,5
36
