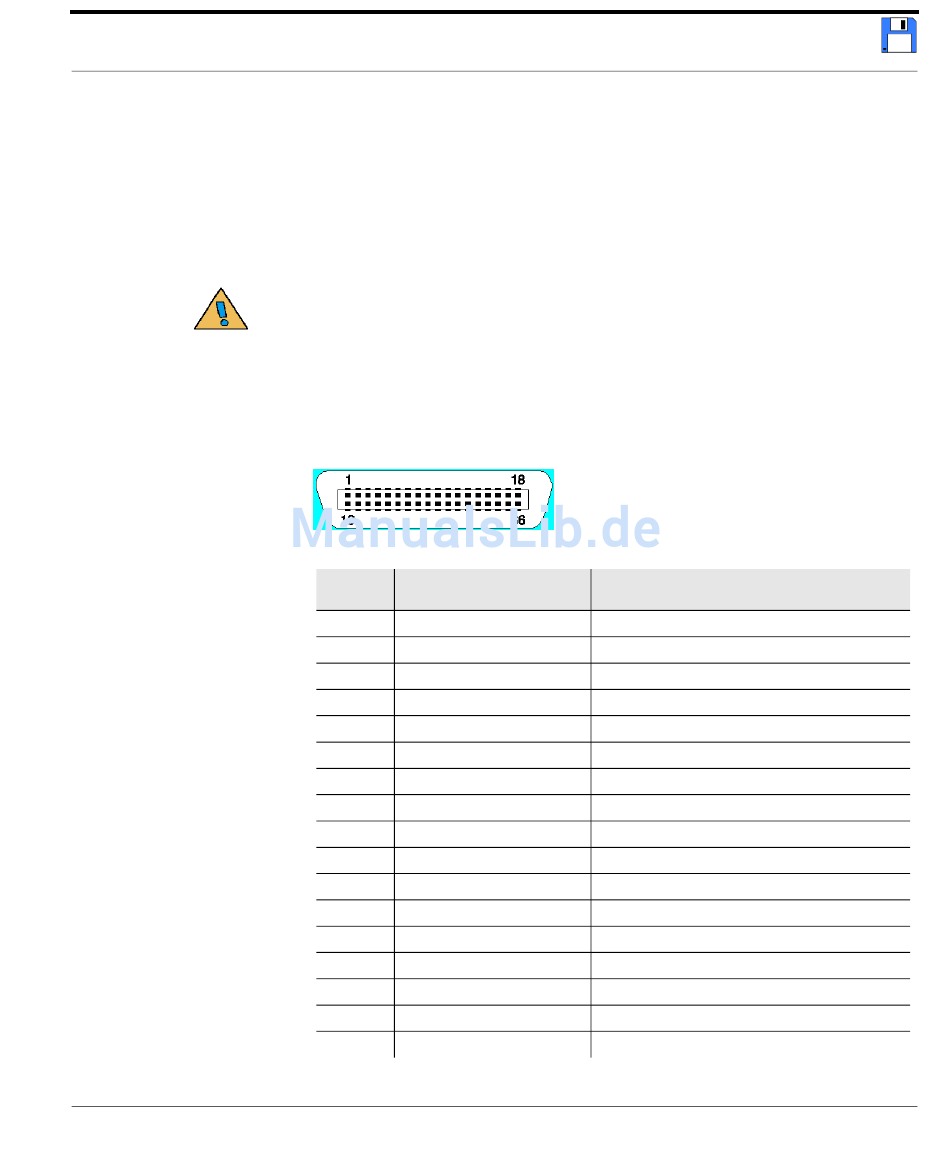

Pinbelegung der Centronics Schnittstelle 36 polig
B.3 Pinbelegung der Centronics Schnittstelle 36
polig
BaseLine Printserver Benutzerhandbuch
Die Centronics Schnittstelle des Printservers ist ausgelegt für
Drucker, die IEEE 1284 konform im ''kompatiblen Modus'', im
Nibble Modus, oder im ECP-Modus arbeiten. Bei Druckern, die
eine normabweichende Centronics Schnittstelle haben, wird für
das fehlerfreie Funktionieren des Printservers keine Garantie
übernommen. Wenden Sie sich ggf. an Ihren Druckerhersteller.
Pin
Belegung
1
nStrobe
2
Data 1 (Least Significant Bit)
3
Data 2
4
Data 3
5
Data 4
6
Data 5
7
Data 6
8
Data 7
9
Data 8 (Most Significant Bit)
10
nAck
11
Busy
12
PError
13
Select
14
nAutoFd
15
Not connected
16
Logic Gnd
17
Not connected
Ein- oder Ausgang
OUT
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
Bidirectional
IN
IN
IN
IN
OUT
-
-
-
B-3
