SEH PS107 Schnellinstallationsanleitung
  1. Anleitungen
  2. Marken
  3. SEH Anleitungen
  4. Printserver
  5. PS107
  6. Schnellinstallationsanleitung

SEH PS107 Schnellinstallationsanleitung

Print server
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
Overview [en]
This Quick Installation Guide provides
a description of the installation of the
PS107. It contains the following
information:
Safety Regulations
General Information
Hardware Installation
Finding the Print Server in the
Network
Printing via the Print Server
Configuring the Print Server
Please note the table of contents on
page 5. Should you have any further
questions, please contact our support
hotline.
Monday - Thursday
Friday
+49 (0)521 94226-44
@
support@seh.de

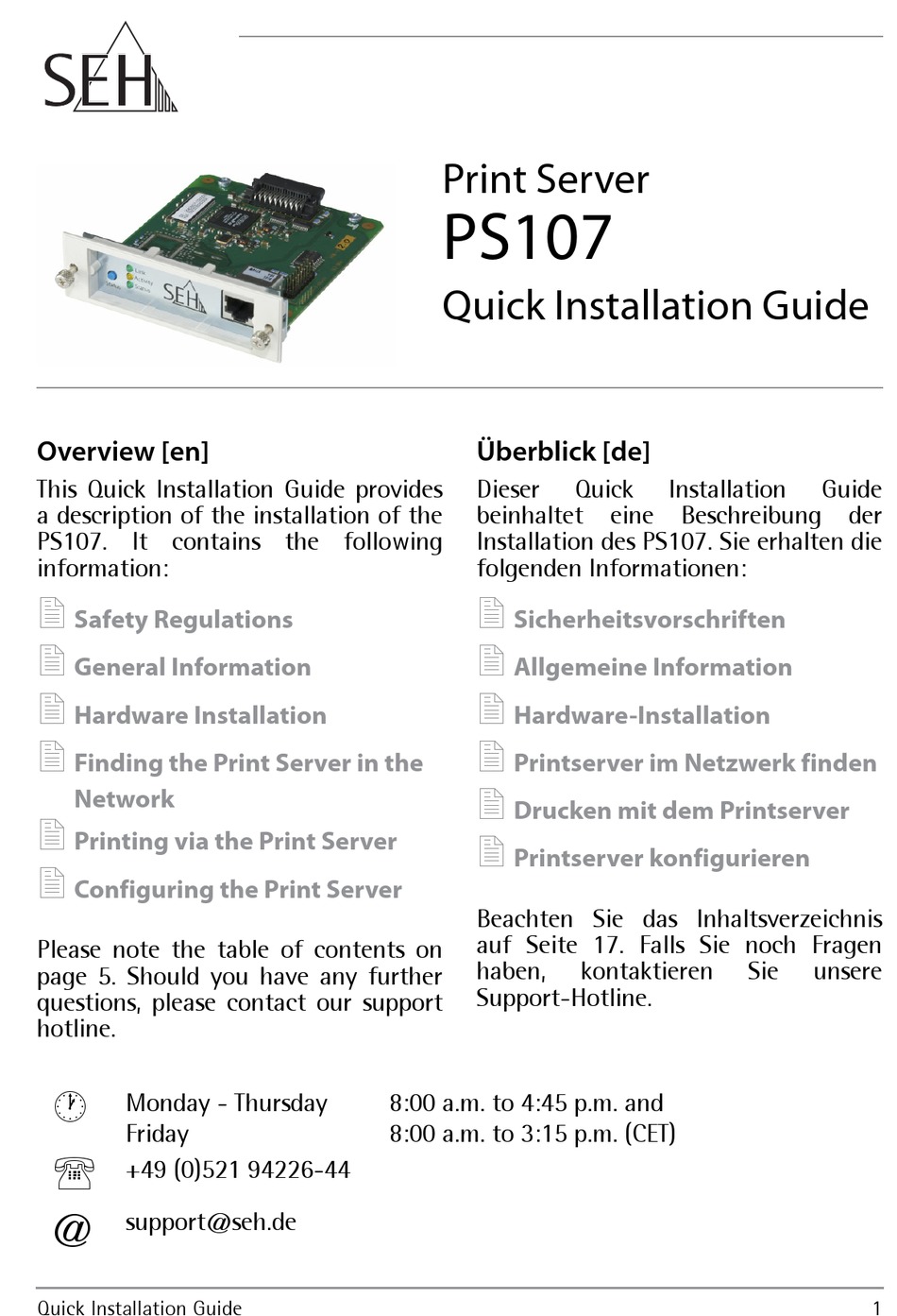

Quick Installation Guide
Print Server
PS107
Quick Installation Guide
Überblick [de]
Dieser
beinhaltet eine Beschreibung der
Installation des PS107. Sie erhalten die
folgenden Informationen:
Sicherheitsvorschriften
Allgemeine Information
Hardware-Installation
Printserver im Netzwerk finden
Drucken mit dem Printserver
Printserver konfigurieren
Beachten Sie das Inhaltsverzeichnis
auf Seite 17. Falls Sie noch Fragen
haben,
Support-Hotline.
8:00 a.m. to 4:45 p.m. and
8:00 a.m. to 3:15 p.m. (CET)
Quick
Installation
kontaktieren
Guide
Sie
unsere
1

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für SEH PS107

Inhaltszusammenfassung für SEH PS107

  • Seite 17 2 Allgemeine Information ......18 Verwendungszweck ........18 Lieferumfang .

  • Seite 18: Allgemeine Information

     Allgemeine Information Verwendungszweck Der Printserver 'PS107' ist eine aktive Netzwerkkomponente, die das direkte Einbinden eines Epson-Druckers oder eines Epson Multifunktionsgerätes (MFG) mit Type-B-Schnittstelle in ein Netzwerk ermöglicht. Der Printserver empfängt Druckaufträge und leitet diese an den Drucker weiter. Die Verwaltung des PS107 erfolgt über die 'Printserver Homepage'.

  • Seite 19: Technische Daten

    Technische Daten 1) Link-LED (grün) 2) Status-Taster 3) Activity-LED (gelb) 4) Status-LED (grün) 5) Netzwerkanschluss (RJ-45) Eigenschaften Werte Netzwerkanschluss Logisch: IEEE 802.3 (100BaseTX und 10BaseT) Physisch: RJ-45 (STP Cat. 5) Druckeranschluss Epson Typ B Stromaufnahme 250 mA Betriebsumgebung Umgebungstemperatur: 5–40 °C Relative Luftfeuchtigkeit: 20–80 % Abmessungen Breite:...

  • Seite 20: Led-Anzeige

    LED-Anzeige Durch die Interpretation des LED-Leuchtverhaltens kann der Zustand des Printservers ermittelt werden. Aktion Farbe Beschreibung Link Dauer-An grün Eine Verbindung zum Netzwerk ist vorhanden. Dauer-Aus – Es besteht keine Verbindung zum Netzwerk. Activity unregelmäßiges gelb Signalisiert den Austausch von Netzwerk- Blinken Datenpaketen.

  • Seite 21: Hardware-Installation

     Hardware-Installation Der Printserver (PS107) ist eine Einbaukarte und wird in die Typ-B-Schnittstelle des Epson-Druckers oder des Epson-MFGs eingebaut. Bauen Sie den PS107 nur in Typ-B-Schnittstellen von Epson-Druckern und Epson-MFGs ein! Netzwerk Printserver Drucker Drucker ausschalten Gehen Sie wie folgt vor: 1.

  • Seite 22: Printserver In Den Drucker Einbauen

    4. Ziehen Sie die Rändelschrauben des PS107 fest. Printserver an das Netzwerk anschließen Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzwerkkabel (RJ-45) mit dem PS107. Drucker einschalten Gehen Sie wie folgt vor: 1. Verbinden Sie das Netzkabel mit dem Drucker.

  • Seite 23: Printserver Im Netzwerk Finden

    Adresse aus dem für Zeroconf reservierten Adressbereich (169.254.0.0/16). Das 'InterCon-NetTool' ist eine von der SEH Computertechnik GmbH entwickelte Software zur Administration von SEH Geräten. Mit diesem Tool können Sie, wie nachfolgend beschrieben, die IP-Adresse des Printservers ermitteln und bei Bedarf eine frei definierbare IP-Adresse im Printserver speichern.

  • Seite 24: Printserver Finden (Ip-Adresse Ermitteln)

    Online Hilfe. Um die Online Hilfe zu starten, wählen Sie im Menü Hilfe den Befehl Online Hilfe. Printserver finden (IP-Adresse ermitteln) Alle im Netzwerk gefundenen SEH Geräte werden in der Geräteliste angezeigt. Hat der Printserver eine IP-Adresse über die Bootprotokolle BOOTP oder DHCP erhalten, können Sie ihn anhand seiner Typenbezeichnung identifizieren. Setzen Sie mehrere Printserver desselben Typs ein, identifizieren Sie den Printserver mithilfe seiner Hardware-Adresse.

  • Seite 25: Drucken Mit Dem Printserver

     Drucken mit dem Printserver Der Printserver bindet nicht-netzwerkfähige Drucker in das Netzwerk ein. Damit über den Printserver gedruckt werden kann, müssen die an den Printserver angeschlossenen Drucker auf dem Client-System als Drucker angelegt werden. Die Drucker können in verschiedenen Betriebssystemen angelegt werden: ...
  • Seite 26 7. Wählen Sie die Schaltfläche Weiter an. 8. Aktivieren Sie die Option Neuen Anschluss erstellen. 9. Wählen Sie aus der Liste Anschlusstyp den Eintrag Standard TCP/IP Port. 10. Wählen Sie die Schaltfläche Weiter an. 11. Geben Sie im Feld Hostname oder IP-Adresse die IP-Adresse des Printservers ein.

  • Seite 27: Drucken In Macos High Sierra (10.13)

    Drucken in macOS High Sierra (10.13) Drucker werden über die Systemeinstellungen auf dem Client angelegt. Stellen Sie folgende Punkte sicher:   Die Hardware-Installation wurde ausgeführt; siehe:  Der Printserver und der Drucker sind eingeschaltet.   Der Printserver ist mit einer IP-Adresse im Netzwerk bekannt; siehe: Gehen Sie wie folgt vor: 1.

  • Seite 28: Printserver Konfigurieren

     Printserver konfigurieren Der Printserver verfügt über eine Benutzeroberfläche, die Printserver Homepage, welche Sie in einem Internet-Browser (Microsoft Edge, Mozilla Firefox, Safari) aufrufen. Über die Printserver Homepage kann der Printserver konfiguriert und überwacht werden. Gehen Sie wie folgt vor: 1. Öffnen Sie Ihren Browser. 2.
