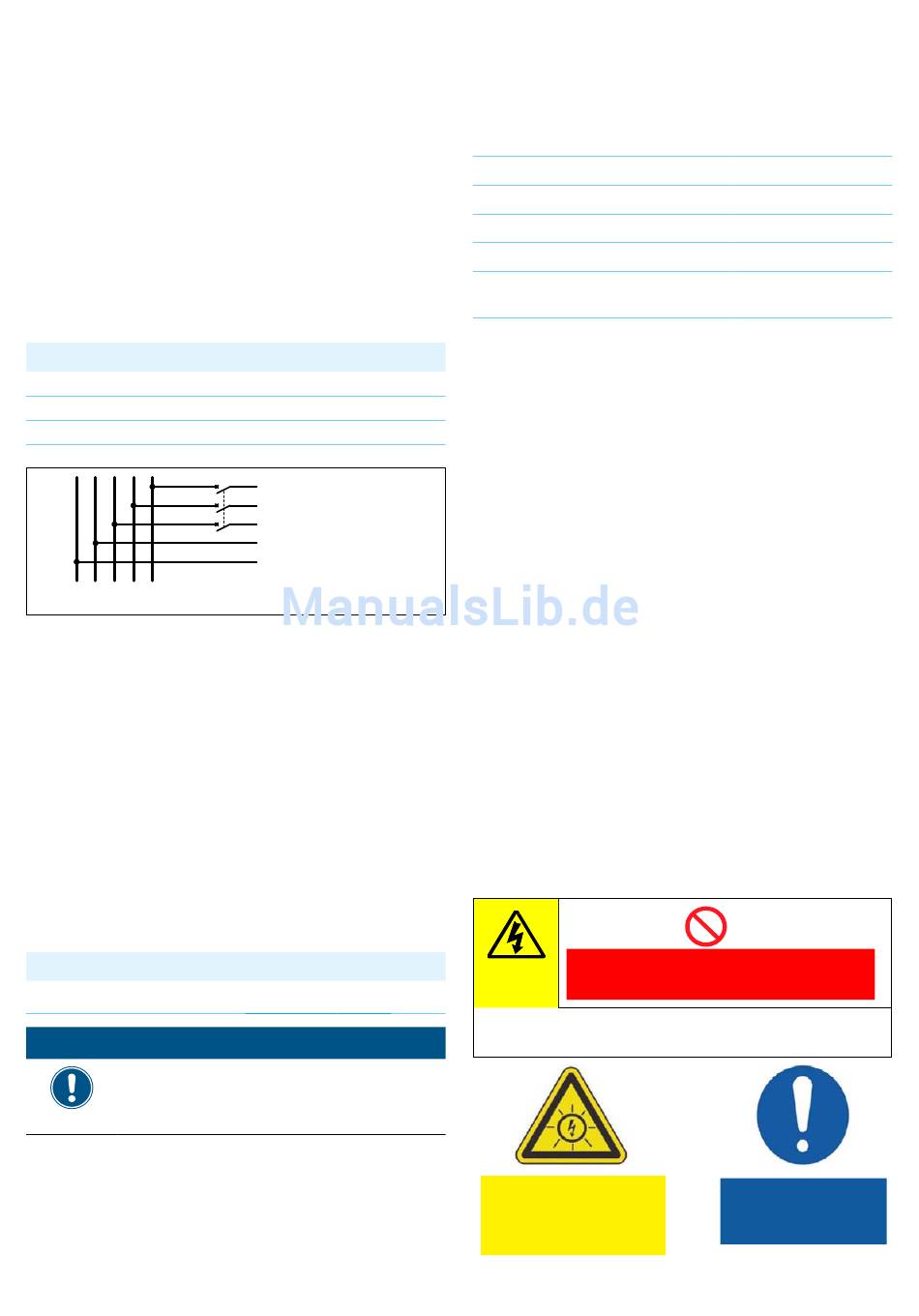

Wichtige Sicherheitsinformationen

Befolgen Sie stets die in Ihrem Land oder Ihrer Region geltenden
spezifischen Vorschriften.
Befolgen Sie stets die von Ihrem Netzbetreiber festgelegten spe-
zifischen Vorschriften.
Installieren Sie zur Sicherheit der Benutzer und Ihrer Installation
die für Ihre Installationsumgebung geforderten Sicherheits- und
Schutzeinrichtungen (z B automatische Unterbrecher und/oder
Überspannungsschutzgeräte).
Schützen Sie den Wechselrichter mit dem richtigen vorgeschalte-
ten Unterbrecher:
Modell Vorgeschalteter Unterbrecher
RPI 6MA
RPI 8MA
RPI 10MA
G N L1 L2 L3
Aufgrund seiner Ausführung kann der Wechselrichter keine DC-
Restströme einspeisen. Diese Anforderung wird in Übereinstim-
mung mit DIN VDE 0100-712 erfüllt
Die Möglichkeit von Fehlern wurden von Delta untersucht, ohne
die integrierte Reststrom-Überwachungseinrichtung (RCMU) zu
berücksichtigen Bei Untersuchung dieser Fehler nach derzeit
gültigen Installationsstandards kann keine Gefahr in Zusammen-
hang mit einer vorgeschalteten Fehlerstrom-Schutzeinrichtung
(RCD) des Typs A auftreten. Daher können Fehler ausgeschlos-
sen werden, die aufgrund des Wechselrichters andernfalls den
Einsatz einer Fehlerstrom-Schutzeinrichtung des Typs B erfor-
dern würden
Die integrierte, allstromsensitive RCMU bietet zusätzliche Sicher-
heit. Für diesen Wechselrichter kann RCD-Typ A gemäß der fol-
genden Tabelle verwendet werden
Minimale Auslösestromstärke
der RCD
HINWEIS
Die Höhe des Fehlerstrom hängt überwiegend
von der Qualität der Solarmodule, der Größe des
PV-Felds und den Umweltbedingungen (z B
Luftfeuchtigkeit) ab
Installationskurzanleitung für Solar-Wechselrichter RPI M6A M8A M10A
2
16 A
16 A
20 A
L3
L2
Zum AC-Anschluss
To solar inverter AC
L1
des Wechselrichters
plug
N
PE
M6A M8A
mA 100 100
Anforderungen an das AC-Kabel
Schließen Sie korrekt bemessene Kabel an den richtigen Polen
anschließen (siehe Tabelle)
AC-Anschluss
Nennstrom
Min /max Kabeldurchmesser
Min /max Drahtquerschnitt
Empfohlenes Drehmoment für
Anschlussschrauben
Lesen und befolgen Sie die Anweisungen, die mit dem AC-Ste-
cker geliefert werden
Der mit dem Wechselrichter gelieferte AC-Stecker kann mit
einem flexiblen oder starren Kupferkabel verwendet werden.
Folgendes bei der Berechnung des Kabelquerschnitts beachten:
● Verwendetes Material
● Temperaturbedingungen
● Kabellänge
● Installationstyp
● AC-Spannungsabfall
● Leistungsverluste im Kabel
Befolgen Sie die in der VDE 0100-712 definierten Installationsan-
forderungen zu Mindest-Kabelquerschnitten und zum Schutz vor
Überhitzung durch hohe Ströme!
Erden des Wechselrichters
Der Wechselrichter muss über den Erdungsleiter des AC-
Anschlusses geerdet werden Dazu den Erdungsleiter am dafür
vorgesehenen Anschluss des AC-Steckers anschließen
Kennzeichnung des Wechselrichters
In einigen Ländern müssen die folgenden Etiketten an der Vor-
derseite jedes Wechselrichters angebracht werden. Bitte die
geltenden nationalen und lokalen Normen und Vorschriften
beachten
M10A
VORSICHT
Zweiseitige
100 Speisung
Örtliche Erzeugungseinheit trennen am Punkt ____________________________________
Netzversorgung trennen am Punkt _____________________________________________
Warnung
Zwei Spannungsquellen
- Verteilungsnetz
- PV-Module
Amphenol C16-3
≤25 A
11
5
≥0,7 Nm
Nicht an diesem Betriebsmittel arbeiten,
bevor es sowohl vom Netz als auch von der örtlichen
Erzeugungseinheit getrennt ist.
Vor jeglichen Arbeiten beide
Quellen abtrennen
20 mm
8 mm
