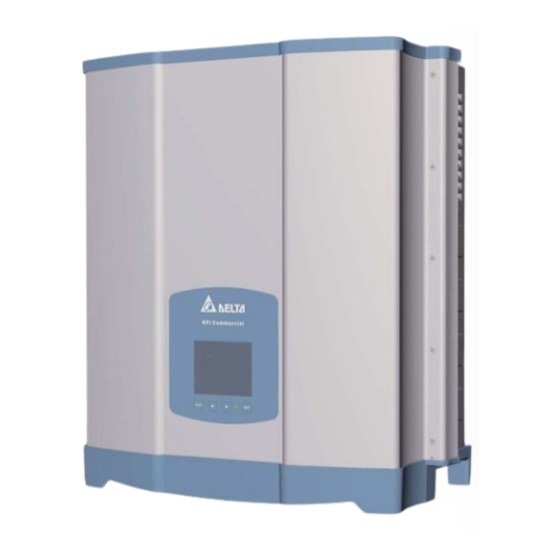

Delta RPI M15A Installationsanleitung
Vorschau ausblenden
Andere Handbücher für RPI M15A:
- Installations- und betriebshandbuch (168 Seiten)
Verwandte Anleitungen für Delta RPI M15A
Inhaltszusammenfassung für Delta RPI M15A
- Seite 1 Installationskurzanleitung RPI M15A RPI M20A Belgien Deutschland Österreich Schweiz...
-
Seite 2: Inhaltsverzeichnis
Wirkleistungsbegrenzung ................................25 13 Technische Daten ..................................26 Kundendienst Europa ................................28 Autorisierter Repräsentant für dieses Produkt in der EU: Delta Electronics (Netherlands) B.V.; Zandsteen 15, 2132 MZ Hoofddorp, NL Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 3: Grundlegende Sicherheitsanweisungen
► Den Wechselrichter von allen AC- und DC- Spannungsquellen trennen. Sicherstellen, dass keine der Verbindungen versehentlich wiederhergestellt werden kann. ► Die DC-Kabel gegen versehentliches Berüh- ren schützen. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 4: Produktübersicht
Im Menü nach oben bewegen. Nach unten Den Wert eines einstellbaren Parameters erhöhen. Einen Menüeintrag auswählen. Einen einstellbaren Parameter zur Bearbeitung öffnen. ENTER Die Einstellung eines Parameters beenden. Änderungen werden übernommen. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 5: Informationen Auf Dem Typenschild
Elektrogerät in Ihrem Land oder Ihrer Region. Lieferumfang Montageplatte Wechselrichter Installationskurzanleitung RPI M15A RPI M20A Belgien Deutschland Österreich Schweiz 4 x MC4-Stecker für DC+ 4 x MC4-Stecker für DC– AC-Stecker Installationskurzanleitung und Grundlegende Sicherheitsanweisungen Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 6: Installation Planen
Elektronik zu schützen. ► In Gegenden mit vielen Bäumen oder Wiesen können Pollen die Lufteintritte und -austritte verstopfen und den Luftstrom behindern. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 7: Wechselrichter Anbringen
M6-Schraube Eine Durchgangsprüfung des Erdungsanschlusses durchfüh- ren. Wenn die Prüfung misslingt, den Lack vom Wechselrich- tergehäuse unter der Zahnscheibe abkratzen, um einen bes- seren elektrischen Kontakt zu erhalten. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 8: Mit Dem Netz (Ac) Verbinden
G N L1 Alle benötigten Teile des AC-Steckers über das Kabel zie- hen. Welche Teile benötigt werden, ist vom Kabeldurchmes- ser abhängig, siehe Bild auf der nächsten Seite. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... - Seite 9 Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
- Seite 10 Die Isolierung von dem Kabel und den Drähten entfernen. Die Drahtenden nicht verdrillen, da sich dadurch die Kon- taktfläche mit den Aderendhülsen reduziert. 70 mm 20 mm 2,5 Nm 20 mm 68,5 mm (PE) Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
- Seite 11 Erzeugungseinheit getrennt ist. Speisung Örtliche Erzeugungseinheit trennen am Punkt ____________________________________ Netzversorgung trennen am Punkt _____________________________________________ Warnung Zwei Spannungsquellen Vor jeglichen Arbeiten beide sind vorhanden Quellen abtrennen - Verteilungsnetz - PV-Module Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
-
Seite 12: Solarmodule (Dc) Anschließen
► Die lokalen Bestimmungen zur Ver- wendung der Schutzkappen beach- ten. Montageschlüssel zum Trennen der DC- Stecker und der Schutzkappen von den DC-Anschlüssen. Erhältlich bei Multi- Contact. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... - Seite 13 – Immer die Maximale Rückstrombelastbarkeit der Solar- Immer die lokalen Sicherheitsbestimmungen bei der Aus- module bei der Auswahl von Schutzvorrichtungen (zum wahl von Schutzvorrichtungen berücksichtigen. Beispiel Sicherungen) berücksichtigen. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
-
Seite 14: Mit Einem Datenlogger Über Rs485 Verbinden
USB/RS485-Adapter, um den PC an den Wechselrichter anzuschließen. Der USB/RS485-Adapter ist von Delta erhältlich. Wechselrichter USB/RS485-Adapter DATA+ Klemme 3 oder 5 DATA– Klemme 4 oder 6 D– Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... - Seite 15 ► Während der Inbetriebnahme an jedem Wechselrichter eine andere Wechselrichter-ID einstellen, siehe „Inverter-ID (Wechselrichter-ID)“, S. 22. Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = OFF (AUS) RS485 Datenlogger Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
-
Seite 16: Externe Abschaltung Und Potenzialfreie Kontakte Anschließen (Optional)
Lüfterausfall Die Lüfter sind defekt. Isolation Der Isolationstest ist fehlgeschlagen. Fehler Eine Fehlermeldung wurde gesendet. Ausfall Eine Ausfallmeldung wurde gesendet. Warnung Eine Warnungsmeldung wurde gesendet. Standardeinstellung ist “Lüfterausfall”. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 17: Inbetriebnahme - Grundeinstellungen
Die Grundeinstellungen sind abgeschlossen. Das Hauptme- nü wird angezeigt. Zum Fortsetzen die Taste drücken. ► Prüfen Sie anhand des nächsten Kapitels, ob Sie noch weitere Einstellungen vornehmen müssen. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 18: Inbetriebnahme - Weitere Einstellungen (Optional)
[ Deutsch ] Datum 21 / 06 / 2013 (TT/MM/JJJJ) Uhrzeit 08 : 53 Beleuchtung aus [ 5 min ] Helligkeit [ 3 ] Kontrast [ 2 ] Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 19: Datum
[ Deutsch ] Datum 21 / 06 / 2013 (TT/MM/JJJJ) Uhrzeit 09 : 30 Beleuchtung aus [ 5 min ] Helligkeit [ 3 ] Kontrast [ 2 ] Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 20: Uhrzeit
21 / 06 / 2013 (TT/MM/JJJJ) Uhrzeit 09 : 30 Beleuchtung aus [ 5 min ] Helligkeit [ 3 ] Kontrast [ 2 ] → Die Stunden sind markiert. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 21: Baudrate Für Rs485
Eintrag Baudrate auswäh- len und die Taste drücken. Koeffizienten 21. Jun 2013 09:30 CO2-Einsparung/kWh 0.00 Einspeiseverg./kWh 0.00 Währung ] € Baudrate [ 19200 → Die Wert ist markiert. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 22: Inverter-Id (Wechselrichter-Id)
RCMU Mit den Tasten die einzelnen Ziffern einstellen. Land Deutschland LV Netzeinst. Zum Bestätigen einer Ziffer die Taste drücken. Wiederzuschaltzeit ] %/m Anlaufleistung Kennwort 21. Jun 2013 09:30 Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 23: Konstanter Cos Phi (Cos Φ)
Wert einstellen und die Zum Bestätigen einer Ziffer die Taste drücken. Taste drücken. Kennwort 21. Jun 2013 09:30 Zum Aktivieren der Funktion den Eintrag Modus auf An stel- len. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 24: Ac-Anschlusstyp
Grid err. Lock Die Funktion ist mit Passwort 5555 geschützt. Mit den Tasten die einzelnen Ziffern einstellen. Zum Bestätigen einer Ziffer die Taste drücken. Kennwort 21. Jun 2013 09:30 Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 25: Wirkleistungsbegrenzung
Wert ändern und mit der Zum Bestätigen einer Ziffer die Taste drücken. Taste bestätigen. Kennwort 21. Jun 2013 09:30 Zum Aktivieren der Funktion den Eintrag Modus auf An stel- len. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... -
Seite 26: Technische Daten
Bei Betrieb mit symmetrischer Auslegung (50/50 %) IEC 60664-1, IEC 62109-1 Für cos phi = 1 (VA = W) AC-Nennspannung und AC-Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21... - Seite 27 EN 61000-3-3 Netzanschlussrichtlinien Siehe www.solar-inverter.com Die volle Leistung ist bis 47 °C verfügbar, wenn auf DC-Seite Nennspannung anliegt und auf der AC-Seite 21 kVA, ansonsten bis 40 °C. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21...
-
Seite 28: Kundendienst Europa
+49 7641 455 549 5013241800 00 © Copyright – Delta Energy Systems (Deutschland) GmbH – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationskurzanleitung für Wechselrichter RPI M15A M20A V1 EU DE 5013241800 00 2016-05-21.
