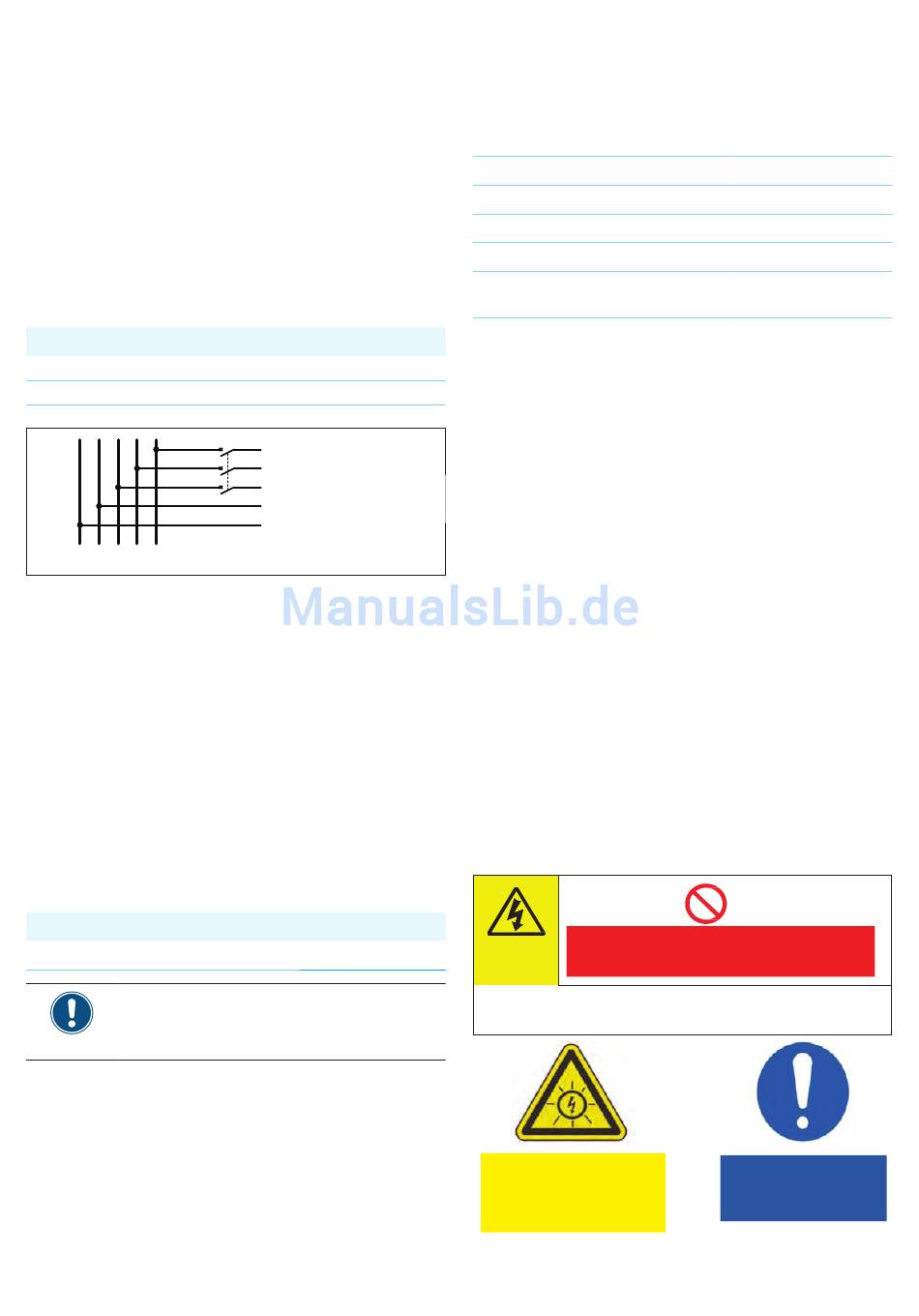

Wichtige Sicherheitsinformationen
Befolgen Sie stets die in Ihrem Land oder Ihrer Region geltenden
spezifischen Vorschriften.
Befolgen Sie stets die von Ihrem Netzbetreiber festgelegten spe-
zifischen Vorschriften.
Installieren Sie zur Sicherheit der Benutzer und Ihrer Installation
die für Ihre Installationsumgebung geforderten Sicherheits- und
Schutzeinrichtungen (z. B. automatische Unterbrecher und/oder
Überspannungsschutzgeräte).
Schützen Sie den Wechselrichter mit einem geeignetem vorge-
schalteten Unterbrecher:
Modell
Vorgeschalteter Unterbrecher
RPI-M15A
RPI-M20A
G N L1
L2
L3
Aufgrund seiner Ausführung kann der Wechselrichter keine DC-
Restströme einspeisen. Diese Anforderung wird in Übereinstim-
mung mit DIN VDE 0100-712 erfüllt.
Die Möglichkeit von Fehlern wurde von Delta untersucht, ohne
die integrierte Reststrom-Überwachungseinrichtung (RCMU) zu
berücksichtigen . Bei Untersuchung dieser Fehler nach derzeit
gültigen Installationsstandards kann keine Gefahr in Zusammen-
hang mit einer vorgeschalteten Fehlerstrom-Schutzeinrichtung
(RCD) des Typs A auftreten. Daher können Fehler ausgeschlos-
sen werden, die aufgrund des Wechselrichters andernfalls den
Einsatz einer Fehlerstrom-Schutzeinrichtung des Typs B erfor-
dern würden .
Die integrierte, allstromsensitive RCMU bietet zusätzliche Sicher-
heit. Für diesen Wechselrichter kann eine RCD Typ A gemäß der
folgenden Tabelle verwendet werden.
Minimale Auslösestromstärke der RCD
Die Höhe des Fehlerstrom hängt überwiegend
von der Qualität der Solarmodule, der Größe des
PV-Felds und den Umweltbedingungen (z. B.
Luftfeuchtigkeit) ab.
Installationskurzanleitung für Solar-Wechselrichter RPI M15A M20A
2
30 A
40 A
L3
L2
Zum AC-Anschluss des
To solar inverter AC
L1
Wechselrichters
plug
N
PE
M15A
mA 100
Anforderungen an das AC-Kabel
Schließen Sie korrekt bemessene Kabel an den richtigen Polen
an (siehe Tabelle).
AC-Anschluss
Nennstrom
Min./max. Kabeldurchmesser
Min./max. Drahtquerschnitt
Empfohlenes Drehmoment für
Anschlussschrauben
Lesen und befolgen Sie die Anweisungen, die mit dem AC-Ste-
cker geliefert werden .
Der mit dem Wechselrichter gelieferte AC-Stecker kann mit
einem flexiblen oder starren Kupferkabel verwendet werden.
Folgendes bei der Berechnung des Kabelquerschnitts beachten:
●
Verwendetes Material
●
Temperaturbedingungen
●
Kabellänge
●
Installationstyp
●
AC-Spannungsabfall
●
Leistungsverluste im Kabel
Befolgen Sie die in der VDE 0100-712 definierten Installationsan-
forderungen zu Mindest-Kabelquerschnitten und zum Schutz vor
Überhitzung durch hohe Ströme!
Wechselrichter erden
Der Wechselrichter muss über den Erdungsleiter des AC-
Anschlusses geerdet werden . Dazu den Erdungsleiter am dafür
vorgesehenen Anschluss des AC-Steckers anschließen.
Kennzeichnung des Wechselrichters
In einigen Ländern müssen die folgenden Etiketten an der
Vorderseite jedes Wechselrichters angebracht werden. Immer
die geltenden nationalen und lokalen Normen und Vorschriften
beachten .
M20A
VORSICHT
100
Zweiseitige
Speisung
Örtliche Erzeugungseinheit trennen am Punkt ____________________________________
Netzversorgung trennen am Punkt _____________________________________________
Warnung
Zwei Spannungsquellen
- Verteilungsnetz
- PV-Module
Amphenol C16-3
40 A
11 . . . 20 mm
6 mm
0,7 Nm
Nicht an diesem Betriebsmittel arbeiten,
bevor es sowohl vom Netz als auch von der örtlichen
Erzeugungseinheit getrennt ist.
Vor jeglichen Arbeiten beide
Quellen abtrennen
