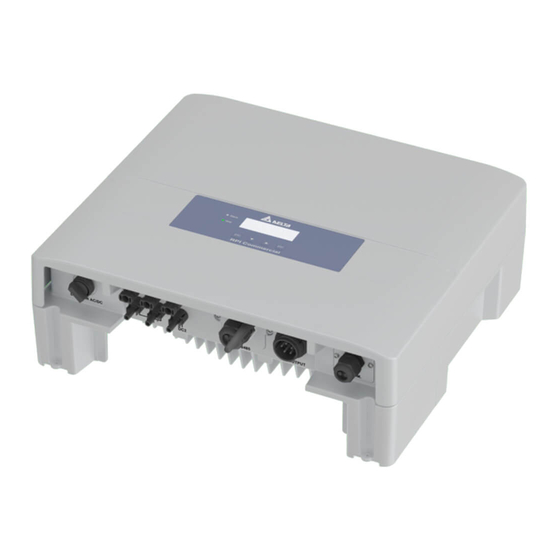

Delta RPI M6A Installationsanleitung
Solar-wechselrichter
Vorschau ausblenden
Andere Handbücher für RPI M6A:
- Installations- und betriebshandbuch (148 Seiten) ,
- Installationskurzanleitung (28 Seiten) ,
- Installationsanleitung (20 Seiten)
Verwandte Anleitungen für Delta RPI M6A
Inhaltszusammenfassung für Delta RPI M6A

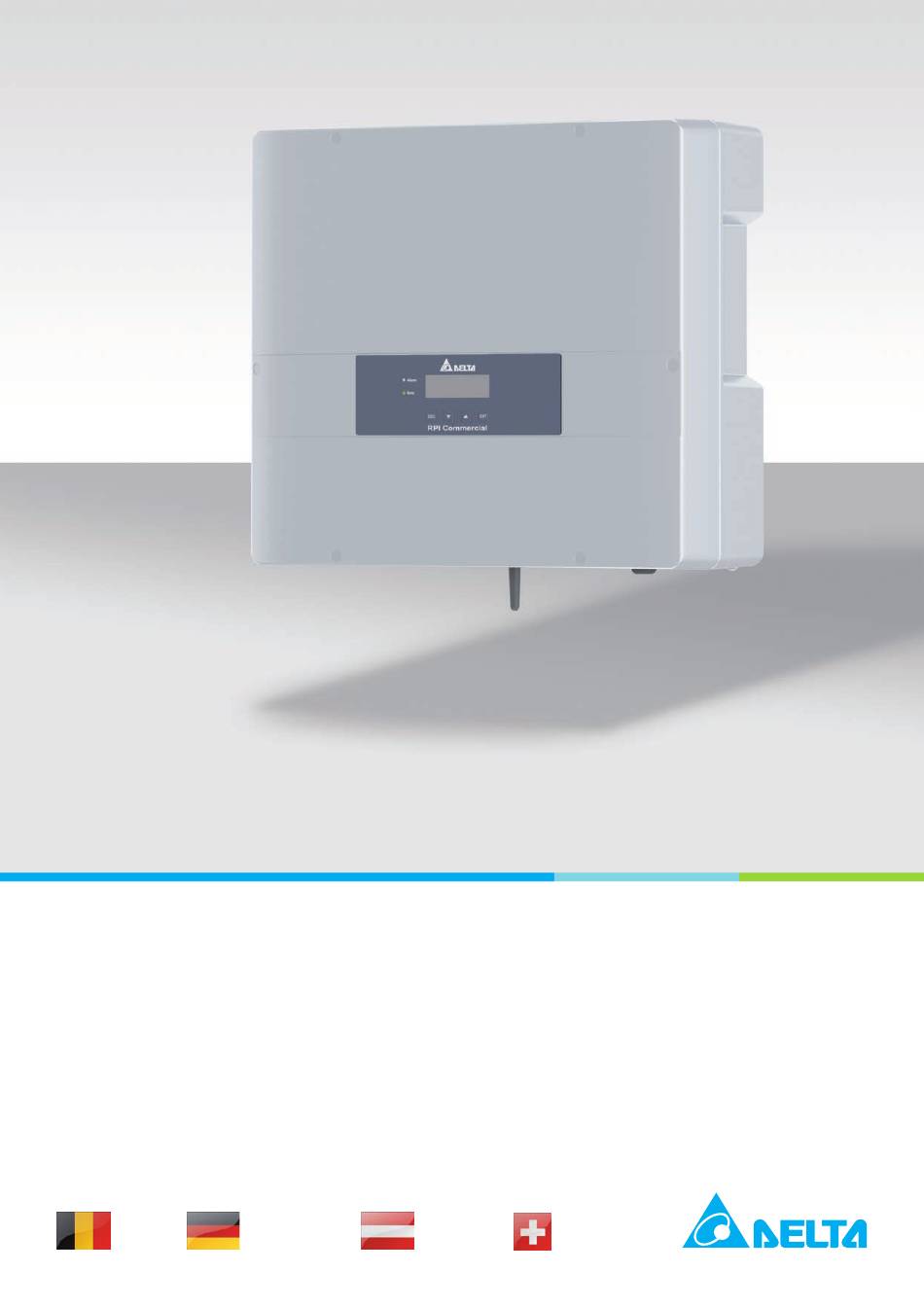

- Seite 1 Installationsanleitung Solar-Wechselrichter RPI M6A RPI M8A RPI M10A Belgien Deutschland Österreich Schweiz Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
-
Seite 2: Rechtliche Hinweise / Entsorgung Des Geräts
2 – 4% 110-71-4 Elektrolyt Organischer Elektrolyt 4 – 10% 60 – 90% Stahl 7439-89-6, 7440-47-3 Andere (Stahl- und Kunststoffteile) Polypropylen 1 – 10% 9003-07-0 Lithiumgehalt pro Zelle 7439-93-2 0,04 g Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 3: Inhaltsverzeichnis
Kundendienst Europa ............28 Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 4: Grundlegende Sicherheitsanweisungen
Eine falsch dimensionierte Solaranlage kann Schäden am Wechselrichter verursa- chen. ► Bei der Berechnung der Anzahl der Solarmodule immer die technischen Spezifikationen des Wechselrichters beachten (Eingangsspannungsbereich, maximale Stromstärke und maximale Eingangsleistung). Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 5: Lieferumfang
Multi-Contact MC4 für DC– für (32.0016P0001-UR) 4/6 mm Vor Beginn der Installationsarbeiten den Lieferumfang auf Vollständigkeit und alle Komponenten auf Beschädigungen prüfen. Keine beschädigten Komponenten verwen- den. Die Verpackung aufbewahren. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 6: Komponenten Des Wechselrichters
1 Display, Tasten und LEDs 3 Montageloch und Erdungsanschluss 2 Typenschild 4 Montageloch Elektrische Anschlüsse M6A und M8A Elektrische Anschlüsse M10A 5 AC/DC-Trennschalter 7 RS485-Anschluss 9 Kommunikationsanschluss 6 DC-Eingänge 8 AC-Anschluss Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 7: Informationen Auf Dem Typenschild
Der Wechselrichter erfüllt die australische Norm für Elektrosicherheit und die EMV-Norm. Gilt nur für Australien und Neuseeland. WEEE-Kennzeichnung Den Wechselrichter nicht über den Hausmüll entsorgen, sondern entsprechend den für Elektroschrott geltenden Entsorgungsvorschriften Ihres Landes oder Ihrer Region. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 8: Installation Planen
Sonneneinstrahlung, Regen und Schnee ge- schützt werden. Wenn sich der Wechselrichter zum Beispiel durch die Sonneneinstrahlung zu stark erhitzt, wird die Leistung des Wechselrichters reduziert. Dies ist ein normales Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 9: Abmessungen
Abmessungen Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 10: Wechselrichter Montieren
3. Prüfen, dass der Wechselrichter korrekt in der Monta- geplatte hängt. anbringen 1. Die Montageplatte mit 8 M6-Schrauben an der Wand bzw. dem Montagesystem befestigen. 2. Den Wechselrichter in die Montageplatte einhängen. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... - Seite 11 Wechselrichter an der Montageplatte fest- Warnung schrauben. Zwei Spannungsquellen Vor jeglichen Arbeiten beide 1 Zahnscheibe Quellen abtrennen - Verteilungsnetz 2 Erdungskabel mit Kabelschuh - PV-Module 3 Unterlegscheibe 4 Federring 5 M4-Schraube Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
-
Seite 12: Netz (Ac) Anschließen
100 ms vom Netz trennt. Dieser Wechselrichter erfüllt die Anforderungen gemäß Zulässige Erdungssysteme VDE-AR-N 4105. Es wird kein externer Netz- und Anla- genschutz benötigt. Erdungssystem TN-S TN-C TN-C-S TT Nein Zulässig Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... - Seite 13 Anschluss an 3-Phasen-Netze mit Neutralleiter (3P4W) 2 = L2 1 = L1 3 = L3 4 = N Anschluss an 3-Phasen-Netze ohne Neutralleiter (3P3W) 2 = L2 1 = L1 3 = L3 Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
- Seite 14 55 mm (PE) 3. Die Aderendhülsen auf die Drahtenden stecken und ancrimpen. 4. Mutter und Gehäuse vom AC-Stecker abdrehen. 7. Gehäuse und Mutter aufsetzen und die Mutter anzie- hen. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
- Seite 15 9. Das AC-Kabel mit einer Zugentlastung fixieren. 10. Falls der Wechselrichter an ein Netz ohne Neutralleiter angeschlossen ist, nach der Inbetriebnahme am Dis- play den Anschlusstyp 3P3W einstellen, siehe „AC-An- schlusstyp“, S. 23. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
-
Seite 16: Solarmodule (Dc) Anschließen
Bei unbenutzten DC-Anschlüs- sen die Dichtungskappen nicht entfernen. 3. Die DC-Stecker mit den DC-Kabeln in die DC-Ansch- lüsse am Wechselrichter einstecken. → Die Installation sollte wie im nachfolgenden Bild dargestellt aussehen. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... - Seite 17 32.0010P0001-UR 1,5/2,5 5,5-9 32.0012P0001-UR DC– 32.0014P0001-UR 5,5-9 32.0016P0001-UR 32.0011P0001-UR 1,5/2,5 5,5-9 32.0013P0001-UR 32.0015P0001-UR 5,5-9 32.0017P0001-UR 1) Im Lieferumfang des M6A / M8A enthalten 2) Im Lieferumfang des M10A enthalten Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
-
Seite 18: Datenlogger Über Rs485 Anschließen
Stopp-Bit nicht zutreffend Parität Die Baudrate kann nach der Inbetriebahme am Display des Wechselrichters eingestellt werden, siehe „Baudrate 1 RS485 (Klemmenblock) für RS485“, S. 23. 2 DIP-Schalter für RS485-Abschlusswiderstand Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... - Seite 19 Wechselrichter einschalten. ► Während der Inbetriebnahme an jedem Wechselrichter eine andere Wechselrichter-ID einstellen. Abschlusswiderstand = ON (EIN) Abschlusswiderstand = OFF (AUS) Abschlusswiderstand = OFF (AUS) RS485 Datenlogger Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
-
Seite 20: Digitale Eingänge, Potenzialfreie Kontakte Und Externe Abschaltung Anschließen (Optional)
V1 + K4 V1 + K5 Reserviert V1 + K6 Reserviert Nach der Inbetriebnahme kann das Relais für die externe Abschaltung am Display als Öffner oder Schließer einge- stellt werden. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 21: Inbetriebnahme - Basiseinstellungen
L e i s t u n g : dem Display wird die verbleibende Zeit angezeigt. E r t r a g h e u t e : 0 k W h Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 22: Inbetriebnahme - Weitere Einstellungen (Optional)
Mit den Tasten den Wert einstellen und die Taste drücken. I D e i n s t e l l e n : I D = 0 0 1 Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 23: Baudrate Für Rs485
M a x . L e i s t . : 1 0 0 0 0 W W e r k e i n s t . l a d e n Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 24: Externe Abschaltung (Not-Aus)
M a x . L e i s t . : 1 0 0 0 0 W W e r k e i n s t . l a d e n Mit den Tasten einen Wert einstellen und die Taste drücken. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 25: Potenzialfreie Kontakte
L ü f t e r a u s f a l l und externe Abschaltung anschließen (optional)“, S. 20. I s o l a t i o n Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 26: Technische Daten
50 ± 5 Hz / 60 ± 5 Hz 0,8 kap ... 0,8 ind Einstellbereich Leistungsfaktor Gesamtklirrfaktor (THD) < 3% bei Nennscheinleistung DC-Strom-Einspeisung < 0,5% der Nennstromstärke Verlustleistung im Nachtbetrieb < 2 W Überspannungskategorie Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 27: Allgemeine Spezifikationen
Die maximale AC-Scheinleistung gibt die Leistung an, die ein Wechselrichter liefern kann. Diese maximale Scheinleistung muss nicht notwendi- gerweise erreicht werden. Begrenzt auf 4,99 kVA, wenn Netztyp AU/NZ PL 4.99k ausgewählt ist. AC-Spannung und Frequenzbereich werden anhand der jeweiligen Länderbestimmungen programmiert. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15... -
Seite 28: Kundendienst Europa
+421 42 4661 333 Andere europäische Länder +49 7641 455 549 © Copyright – Delta Electronics (Netherlands) B.V. – Alle Rechte vorbehalten. Alle Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden. Installationsanleitung für Solar-Wechselrichter RPI M6A M8A M10A EU V5 DE 2022-08-15...
